四通道继电器驱动电路及PCB设计
继电器在我们的电子应用中经常使用，特别是当我们需要从微控制器驱动高负载时…
继电器在我们的电子应用中经常使用，特别是当我们需要从微控制器电路驱动高负载时。因此，在这个DIY项目中，我们4通道继电器驱动电路以用于基于中继的应用中。在这里，我们为4个继电器设计了一个隔离的PCB，一次操作4个交流电器。我们已经安装了三针螺丝接线板（NC、Nuteral、NO）用于连接电器。
所需组件：
- SPDT继电器12v-4
- 817光耦-4
- 晶体管BC547-4
- SMD发光二极管-5
- PCB（从EasyEDA订购）-1
- 接线板3针脚-5
- 1N4007二极管-1
- 1k电阻器-9
- Burg sticks雄-1
- 电源
- 用于演示的微控制器或Arduino
- 连接导线
继电器驱动器电路说明：

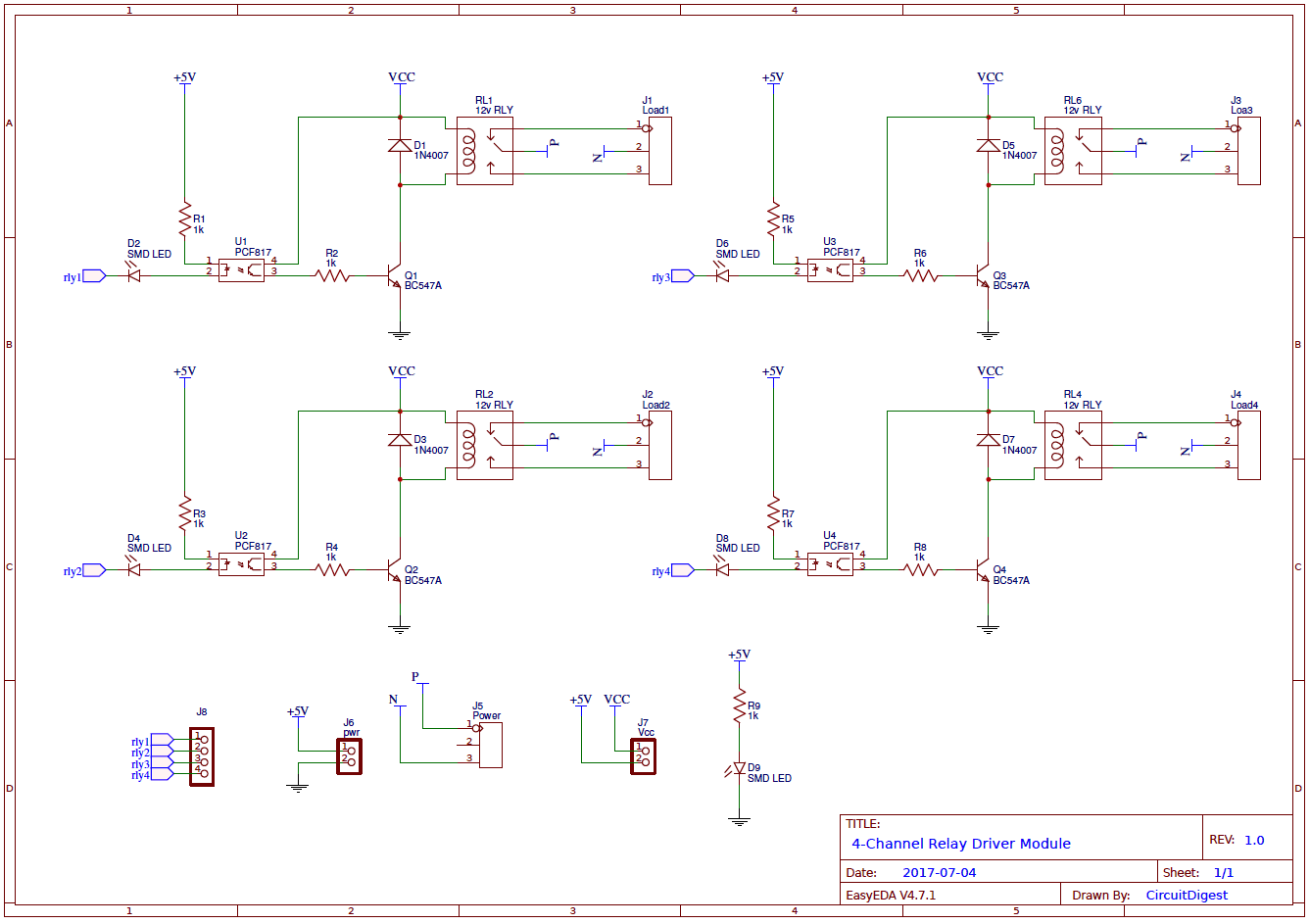

在这个4通道继电器驱动电路我们使用了光耦合器whic his由激活的LOW信号触发，以触发NPN晶体管从而进一步驱动继电器。在这里，我们在这个PCB板中使用了12v 10Amp继电器，但您也可以使用5v继电器。
工作和演示：

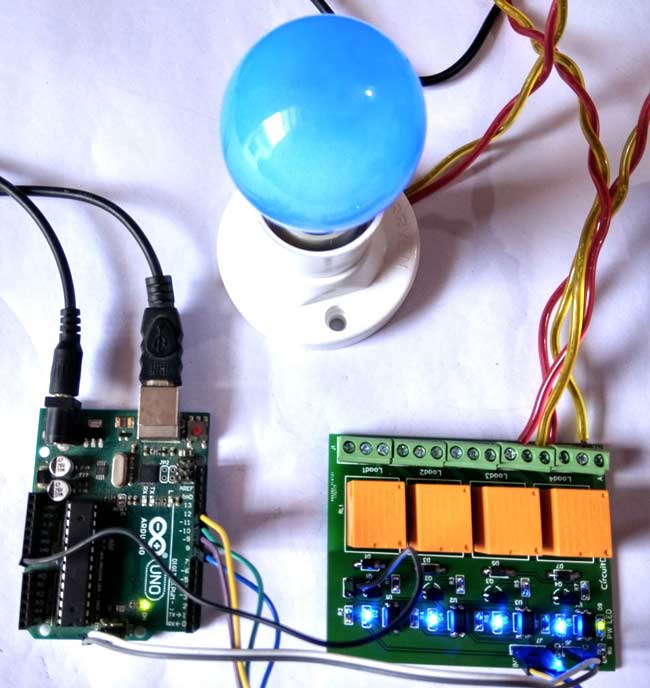

为了演示此继电器模块的工作原理，我们使用了Arduino Uno板来控制继电器。所有四个继电器都在8、9、10和11引脚（In1、In2、In3和In4）处与Arduino连接，1个12v适配器用于为电路供电。我们在PCB板的接线板上连接了220VAC灯泡，板上也使用了交流电源。
以下是Arduino代码我们已经用它来演示这个继电器模块：
#define rly1 8#define rly2 9#define rly3 10#define erly4 11 void setup（）｛pinMode（rly1，OUTPUT）；pinMode（rly2，OUTPUT）；pinMode（rly3，OUTPUT）；pinMode（rly4，OUTPUT低）; 数字写入（rly4，LOW）；延迟（2000年）；｝
同时检查视频在本文末尾。
使用EasyEDA的电路和PCB设计：
要设计此继电器驱动器电路，我们选择了名为EasyEDA的在线EDA工具。我们之前曾多次使用EasyEDA，发现与其他PCB制造商相比，它的使用非常方便。在设计好PCB后，我们可以通过低成本订购PCB样品PCB制造服务。他们还提供零部件采购服务他们有大量的电子元件库存，用户可以在订购PCB的同时订购他们所需的元件。
在设计电路和PCB的同时，您还可以公开您的电路和PCB设计，以便其他用户可以复制或编辑它们，并从中受益。为此，我们还公开了整个电路和PCB布局继电器驱动器模块，请检查以下链接：
https://easyeda.com/circuitdigest/RelayBoard-d3f1fbcfc99540738b4f76aceef8882b

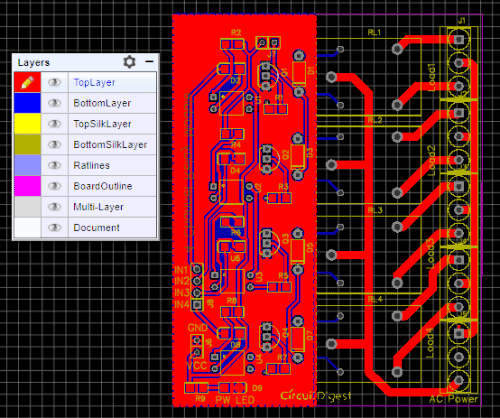

以下是EasyEDA的PCB布局顶层快照，您可以通过从“Layers”窗口中选择层来查看PCB的任何层（Top、Bottom、Topsilk、bottomsilk等）。

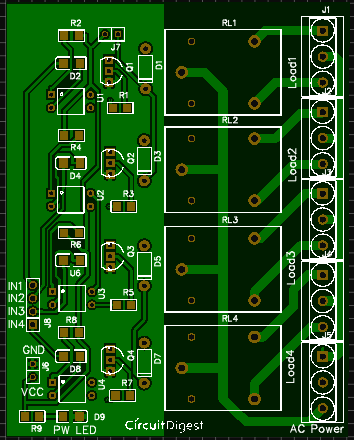

您还可以使用EasyEDA中的“照片视图”按钮查看PCB，以及制造后的外观：
在线计算和订购样品：
完成PCB的设计后，您可以点击制造输出在上面然后您将访问该页面PCB订单要下载PCB的Gerber文件并将其发送给任何制造商，直接在EasyEDA中订购也要容易得多（而且更便宜）。在这里，您可以选择要订购的PCB数量、需要多少铜层、PCB厚度、铜重量，甚至PCB颜色。选择所有选项后，单击“保存到购物车”并完成订单，几天后您将获得PCB。你也可以和当地的PCB供应商一起使用Gerber的PCB布局输出。他们正在以2美元的极低价格制造PCB。

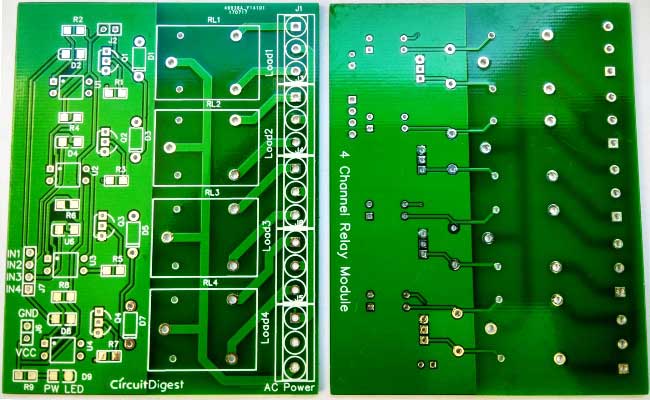

在订购了几天后，我得到了PCB样品

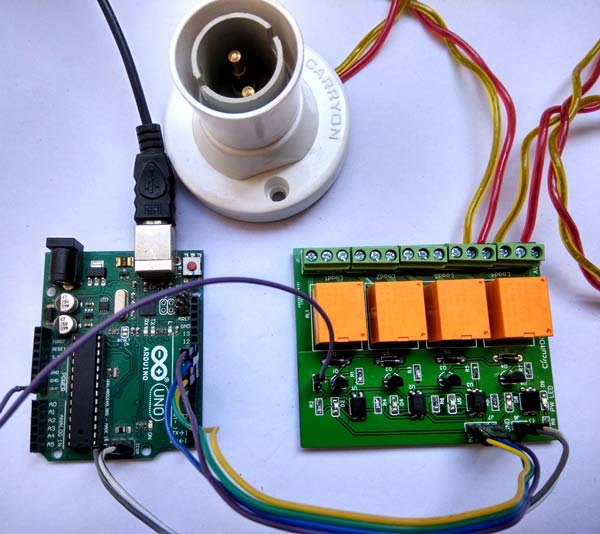

焊接：在得到这些部件后，我们已经将所有所需的组件安装在PCB上，并将其与Arduino连接以进行演示。
