无论是笔记本电脑、电视、智能手机还是任何其他电子设备，它们都在不同的电压下工作。这些设备有敏感的部件，如微处理器、IC等，它们在非常低的电压下工作，即使电压的微小变化也会损坏这些部件。这些敏感部件需要稳定和稳定的电压才能最佳运行。因此，为了提供经调节的输出电源并保护电路免受电压波动的影响，电压调节器使用。



A.电压调节器是一种从较高或不稳定的输入电压源获得调节输出电压的成本效益高的设备。它采用可变的输入电压，并提供稳定、低噪声的直流输出电压。电压调节器有固定式和可调节式两种。可调电压调节器的输出电压可以在其范围内使用ADJ引脚进行更改。在这里我们已经解释过了不同类型的电压调节器电路并使用LM317电压调节器.

在这个项目中，我们将使用MIC29302来构建LDO调节器或低压降调节器电路可以使用调节引脚处的高值或低值电阻器来改变输出电压。



所需组件

  • MIC29302电压调节器
  • 电阻器（1KΩ)
  • 电位计（10 K）
  • 电容器（10µf和0.1µf）
  • 电源（12V）



电路图

High Current Low Dropout Voltage Regulator Circuit Diagram

这低压差调节器电路只需要很少的组件。在这个电路中，我们只使用了两个电阻器和两个电容器。电容器C1连接到MIC29302电压调节器IC的Vin引脚，用于对DC输入电压进行滤波。两个外部电阻器R1和RV1连接到IC的调节引脚和Vout引脚。电阻器R1和RV1决定调节器的输出电压Vout。在输出端使用10uF电容器以实现稳定性和最小输出噪声。



MIC29302电压调节器IC

米29302是一个可调节的五引脚电压调节器IC，在满载时具有3A的高输出电流和450mV的电压降。MIC29302调节器带有TTL逻辑使能引脚，用于在不使用时关闭调节器；这使得它适用于电池供电的设备和线性电压源。MIC29302具有一个Adjust引脚，通过该引脚可以使用两个外部电阻器将输出电压设置在1.24V至15 V之间。

MIC29302完全防止输入极性反向、过电流故障、导线反向插入和超温操作。其操作和储存温度范围为-40至125°C，可提供to-263和to-252包装。

MIC29302的输出电压范围为1.24V至15V DC，输入电压范围为3v至16v。您可以使用通过调节器ADJ引脚连接的两个外部电阻器，根据您的要求调整输出电压。我们可以根据以下公式计算输出电压：

五、<sub>出来=1.25（R1./对2.+ 1)



例如，我们给出12V作为输入，并希望5V作为输出，因此如果R1为1kΩ 则可以使用以下公式来计算R2：

R1/R2=｛（Vout/1.25）-1｝1000/R2={（5/1.25）-1}R2=1000/3 R2=3333.33

因此，对于5v输出电压，我们需要333Ω R2处的电阻器。

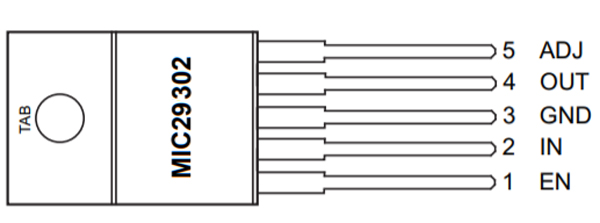

引脚配置

MIC29302 Pinout



din
引脚编号 引脚名称 描述
1. 使可能 TTL逻辑引脚，用于打开/关闭调节器
2. 在里面 待调节的输入电压
3. 地 接系统地
4. 出来 调节输出电压
5. 调整 使用双电阻分压器网络设置输出电压
g="1" cellspacing="1" style="width:750px">



低压差稳压器的工作

电压调节器具有三个主要部件。，通过元件、误差放大器和参考电压源。通常，通过元件是N沟道或P沟道FET，但在MIC29302电压调节器中，它是PNP晶体管输入电压被施加到PNP晶体管，PNP晶体管被连接到误差放大器。该晶体管在线性区域/有源区域中工作，以将输入电压降低到所需的输出电压。误差放大器感测得到的输出电压，并将其与参考电压进行比较。误差放大器将晶体管改变到适当的工作点，以确保输出处于正确的电压。当输入电压改变时，误差放大器调制晶体管以保持恒定的输出电压。

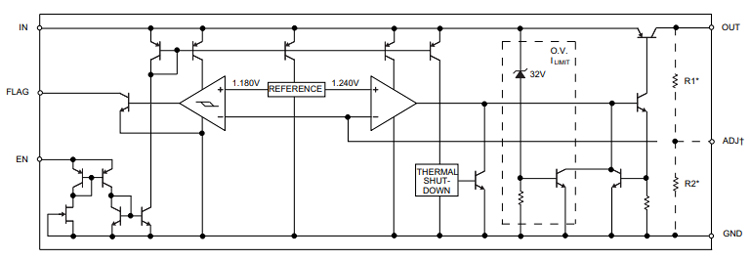

下面给出了MIC29302电压调节器IC的框图。

Block diagram of MIC29302 voltage regulator IC

这就是LDO调节器或低压降调节器电路的工作原理。

检查演示视频如下所示。
