【求助】INA333放大热电堆信号

您好，

应该是可以的，建议用TINA仿真一下，减少不必要的失误。

有个疑问是：R3那个电阻可以直接接地吗，看一些电路都会接电阻，这是起什么作用呢

通过R3接地是为了给运放的偏置电流提供一个返回路径。短接R3,输入就是单端输入了，就失去了差分输入的优点。

谢谢阿，若是不接地和电阻，仿真的话输出是有问题的，但是我看有的电路直接就是从传感器两端进行输入，没有提供偏置回路。那这种情况是如何分析的呢

1、您是用TINA仿真的吗，可以提供仿真文件吗

2、但是我看有的电路直接就是从传感器两端进行输入，没有提供偏置回路--->>>您可以提供您看到的电路图吗

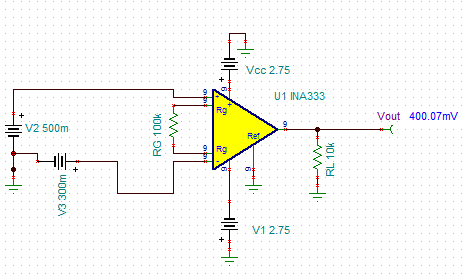

；；我说的是类似这样接线的，我理解这样没有那个偏置回路，可能是我理解错了吧，之前那个电路的接地电阻我选的是1M，这个值会不会增大失调电压呢，，我多去学习学习，谢谢大哥！！

上图中如果放大V2和V3的差值是没问题的。因为输入是接地参考，已经创建了一个完整的路径。

抱歉，刚开始我没有在意您说的“输出阻值一般为200K”。如果差分信号源输出阻抗比较大的话，就得使用两个等值电阻了，应该采用数据手册Figure34最上面的图。参考数据手册8.2.2.5 Input Bias Current Return Path

电阻选的比较大的话，会增大输入失调电压。

十分感谢指导！

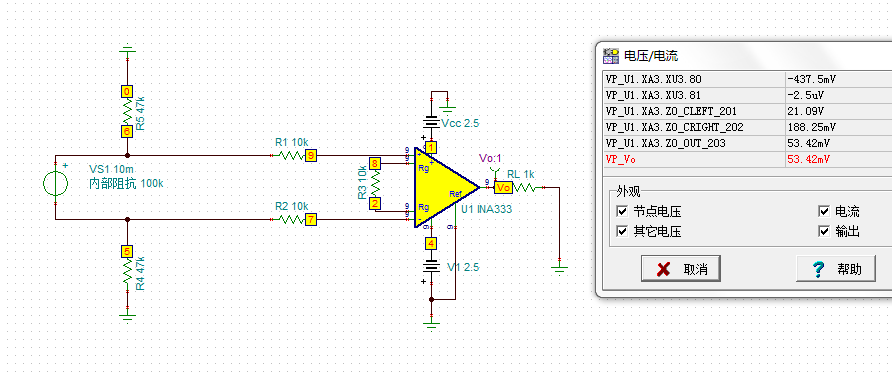

你好，我按照手册简单的画了一个电路图，放大11倍，差分源10mv，输出53.42mv，明显结果不对，这是为什么呢

我看见您重新发了贴，请参考帖子中工程师的回复：

e2echina.ti.com/.../190822

好的，
