如图所示，单电源供电时，无法正常放大，照理来说是放大了13倍，输出应该是1.32V，但一直431mV；双电源供电可以正常工作，INA126是不是只能双电源供电，求指教！
INA126单电源供电，无法正常放大
user4784519 提问时间: 2023-10-16 09:48:37 / 已解决
如需获得 4个回答
Amy Luo 回答时间: 2023-10-16 10:15:43您好，
应该是超出了仪表运放的输入共模电压范围，输出电压受内部A2运放输出摆幅限制。

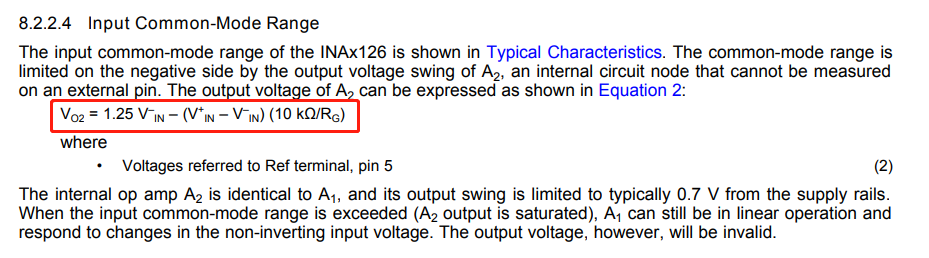

user4784519 回答时间: 2023-10-16 10:37:19 那想问一下，其A2运放的共模电压范围是用这个公式计算的吗
- Amy Luo 回答时间: 2023-10-16 11:07:43
如公式上面描述，这个公式是计算A2运放输出电压的。其输出电压摆幅被限制在离电源轨0.7V（典型值）。
- user4784519 回答时间: 2023-10-16 11:30:03
好的，谢谢。
