您好，项目中使用一个DAC，输出任意波（不含负电压），由于DAC带载能力只有几ma，所以打算在后级增加一路运放，电压跟随，电流输出在300-500mA，电压上升/下降时间越快越好（空载在1ms以内，带载在50ms以内），请问有合适的运放推荐吗？选型上需要重点哪些参数呢？
在官网找到这个ALM2402-Q1，请问这个合适吗？
请教下DAC输出如何加大带载能力
zhanghua315 提问时间: 2023-10-17 17:25:49 / 已解决 Other Parts Discussed in Thread: ALM2402-Q1, OPA564, OPA548
13个回答
- zhanghua315 回答时间: 2023-10-17 17:50:54
任意波的最大频率不超过1K，DAC输出在0-16V。
Amy Luo 回答时间: 2023-10-17 18:21:51- Defoliation 回答时间: 2023-10-17 18:42:10
可以加射级跟随器
- zhanghua315 回答时间: 2023-10-17 19:09:49
感谢回复，上面提到的文档很不错，有更详细的类似文档吗？或者参考设计图什么的。最新需求OP输出要在1.5A左右，OP应该还需要支持轨到轨，有型号推荐吗？
- Amy Luo 回答时间: 2023-10-17 19:42:58
抱歉，没有更详细的资料。
OPA564可以输出1.5A，OPA548可以输出3A，没有输入输出都是轨至轨且可以输出1.5A的运放。
可以从TI的功放里选型：www.ti.com.cn/.../products.html
- zhanghua315 回答时间: 2023-10-17 20:10:26
感谢，我初步也是选定OPA564，由于它不是轨到轨的，准备使用-3.3V和18V供电，使输入在0-8V情况下，2倍放大，输出在0-16V，这样可行吗？
- Amy Luo 回答时间: 2023-10-17 20:41:23
仅看输入和输出电压是可以的，但是OPA564有个最小输出电流限制0.4A，不知道是否满足您的要求。
另外也请考虑数据手册中提到的其他参数是否满足设计，您也可以用TINA仿真一下设计，排除不必要的失误。
- zhanghua315 回答时间: 2023-10-17 21:07:34
最小输出电流0.4A，这个怎么理解？我现在要输出0-16V电压，那应该如何计算这个假负载阻值呢？

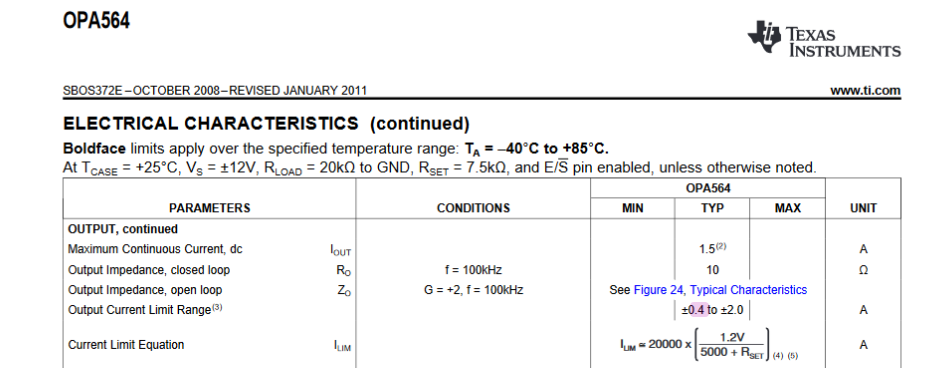

Amy Luo 回答时间: 2023-10-17 21:29:43 最小输出电流0.4A，是这个芯片固有的不足吧：
“我现在要输出0-16V电压，那应该如何计算这个假负载阻值呢？”----根据输出电流计算。
- zhanghua315 回答时间: 2023-10-17 22:02:19
我的意思是，输出是0-16V的任意波，最小电流要求0.4A，如果OP输出0.1V，对应负载是0.1/0.4=0.25R，如果OP输出变为16V，对应负载是16/0.4=40R，也就是说输出在0-16V时，负载是一个变化的范围，那我应该选哪个输出电压作为设计值呢？
如果选13V作为设计值，那在其他电压时会出现电流小于0.4A情况，这个时候会有什么影响？
- Amy Luo 回答时间: 2023-10-17 22:24:28
抱歉，应该是可以设置的最小限制电流，我不知道怎么无意识的把它理解为最小输出电流了。如果设置的限制电流为0.4A，输出最大就是0.4A了，是为了保护运放不被烧毁用的。
- zhanghua315 回答时间: 2023-10-17 22:49:44
嗯，十分感谢解惑，经过实测，空载也是可以输出的。
- user1803414 回答时间: 2023-10-17 23:21:47
0~16V , 很不幸 這麼高壓的, 又要軌對軌 的 大電流OP, TI 找沒有... 其它家也找沒有．．
要嘛電流夠, RRIO, 電壓沒那麼高..
不然就是 電壓夠, 電流夠, 卻沒有RRIO..
所以要你要自己用 互補的電晶體對, 去兜 電流的 Boost 電路.
因為你上拉下拉都要夠快, 所以一定要兩顆, 上拉一顆, 下拉一顆.
沒辦法像穩壓器那樣 可以只用一顆 負責充電把電壓充上來.. 因為放電把電壓往下拉, 那是負載的事..
