ALM2402QDRRRQ1

• 高输出电流驱动：400 mA连续（每个通道）
  • 带离散功率提升缓冲器更换的运算放大器
• 两种电源的宽电源范围（最高16 V）
• 超温停机
• 电流限制
• 低Iq应用的关闭引脚
• 在大容量负载下稳定（高达3μF）
• 零交叉失真
• 具备汽车应用资格
• AEC-Q100合格，结果如下：
  • 1级设备温度：-40°C至125°C环境工作温度范围
  • 器械HBM分类级别H2（DRR）
  • 设备CDM分类等级C5（DRR）
• 低偏置电压：1 mV（典型值）
• 内部RF/EMI滤波器

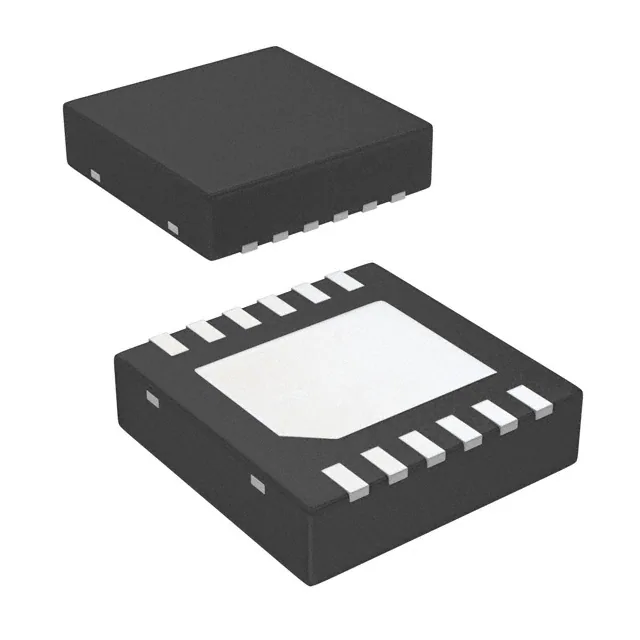

• 提供3.00 mm x 3.00 mm 12针WSON（DRR），带散热垫

ALM2402-Q1是一种双高电压、高电流运算放大器，具有保护功能，最适合驱动低阻抗和/或高ESR电容性负载。ALM2402-Q1使用5.0 V至16 V的单电源或分体式电源工作，可输出高达400 mA DC。

每个运算放大器包括超温标志/关闭。它还包括用于每个输出级的单独的电源引脚，允许用户在输出上施加较低的电压以限制Voh，从而限制片上功耗。

ALM2402封装在12引脚无引线DRR封装和14引脚引线HTSSOP（预览）中。两者都包括有利于散热的导热电源垫。这些封装的非常低的热阻抗使得能够以最小的管芯温度增加实现最佳电流驱动。为客户提供在恶劣温度条件下驱动高电流的能力。最大功耗可在下图中确定。
