最近用INA233做测试，故意将电流值设置成过流状态，用万用表测试Rshunt两端电压，为118mV，已经大于最大测量范围了。但是打印出来的code为31999（0x7CFF），而非32768（0x7FFF）.用示波器卡了，示数读取是正确的。不知问题出现在哪里了。
（下图中第二个数据标错了，应该是0x7C而不是0xfc）
INA233位数读不满是怎么回事？
user5847602 提问时间: 2023-10-16 12:05:15 / 已解决
如需获得 5个回答

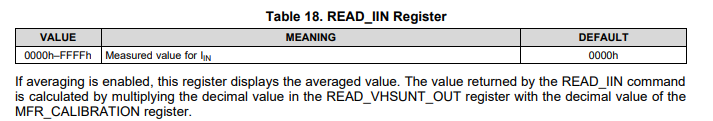

Annie Liu 回答时间: 2023-10-16 12:29:25 关于寄存器89h，请按照下面所述返回计算电流：
该值基于校准寄存器进行缩放。 因此，超出范围的Vshunt不一定会产生超出范围的电流。
为了进行有效的验证，请读取寄存器D1h，这直接反映了Vshunt，您看到其值溢出。
- user5847602 回答时间: 2023-10-16 12:48:16
谢谢回复，我用Vshunt读了，是准确的。我有一个疑问，我是不是可以改动校准寄存器的值，然后READ_IIN的最大值也会有响应改变？我的应用是用INA233做过流保护，当电流值超过100mA时，Alert响应，我通过计算后，选定的阈值为0x7DFF，但是这种情况最大只能计数到0x7CFF，没到我设置的过流点就保护了。请问这种情况怎么处理呢？
Annie Liu 回答时间: 2023-10-16 13:10:36video 以INA233为例，介绍了如何对功率监控器进行编程。在幻灯片＃6上，“FYI only - How internal register values are calculated by power monitors”下的方程式可用于解决您的问题。
如果您觉得这样太花时间，请提供以下信息，我们非常乐意为您进行计算：
(1) Shunt resistor value
(2) Calibration register value
- user5847602 回答时间: 2023-10-16 13:28:21
感谢回复，我明白了，我的应用场景里面，由于我CAL设置的原因，导致current_LSB偏高，当Vshunt到了满量程时，Code_IIN*Current_LSB=Vshunt。current_LSB偏大，Code_IIN就会变小，才会出现读不满的情况。
- Annie Liu 回答时间: 2023-10-16 13:51:03
很高兴您的问题解决了
