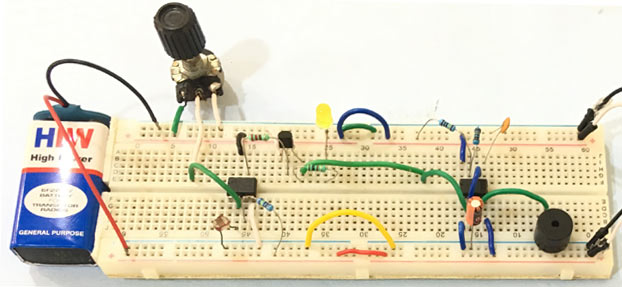

带警报器的自动光栅电路

光栅电路用于检测特定区域中是否存在任何人或物体。光栅电路的探测范围约为1.5至3米。使用LDR和运算放大器设计电路非常简单。这种便携式电路可以使用通用的9V电池平稳工作，蜂鸣器发出的警报声足够大，可以检测到人、车辆或物体的存在。

这种安全系统也可以通过使用其他传感器而不是使用LDR来构建，例如：

• 基于PIR的防盗报警电路
• 基于IR的安全警报
• 激光安全报警电路
• 使用霍尔传感器的磁性车门报警电路



所需组件

• LM741运算放大器IC
• 555定时器IC
• BC557–PNP晶体管
• 激光雷达
• 电阻器（210、1K、5.7K、100k、1M）
• 电容器（0.1uf、10uf）
• 电位计–100K
• 蜂鸣器
• 发光二极管
• 蓄电池-9V
• 面包板



激光雷达

LDR是光相关电阻器LDR由半导体材料制成，使其具有光敏特性。有多种类型，但有一种材料很受欢迎，那就是硫化镉（CdS）。这些LDR或光电电阻器的工作原理是“光电导”。现在这个原理所说的是，每当光落在LDR的表面上（在这种情况下），元件的电导就会增加，或者换句话说，当光落在LDR的表面上时，LDR的电阻下降LDR的这种电阻降低的特性是因为它是在表面上使用的半导体材料的特性而实现的。

我们之前建造了许多使用LDR的电路，根据需要使用LDR来自动化灯光。



555定时器IC

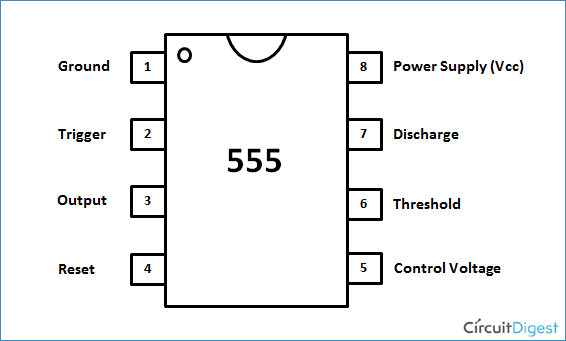

555定时器IC是电子产品中使用最多的集成电路之一，尤其是用于触发目的。要了解更多信息，请关注我们的各种555定时器电路。这里我们使用555定时器IC处于不稳定模式用蜂鸣器发出嘟嘟声。下面我们已经解释了555定时器IC的每个引脚在Astable模式下操作时的行为。



引脚1。接地：此引脚应连接到接地。

引脚2。触发：触发引脚从比较器二的负输入端拖动。下比较器输出连接到触发器的SET引脚。该引脚上的负脉冲（＜Vcc/3）设置触发器，输出变为高电平。

引脚3。输出：此引脚也没有特殊功能。这是连接负载的输出引脚。它可以用作源或汇，并驱动高达200mA的电流。

引脚4。重置：定时器芯片中有一个触发器。复位引脚直接连接到触发器的MR（主复位）。这是一个有效的低引脚，通常连接到VCC，以防止意外复位。

引脚5。控制引脚：控制引脚与比较器一的负输入引脚相连。输出脉冲宽度可以通过在该引脚处施加电压来控制，而与RC网络无关。通常情况下，此引脚由电容器（0.01uF）下拉，以避免工作中出现不必要的噪声干扰。

引脚6。门槛：阈值引脚电压决定何时重置定时器中的触发器。阈值引脚取自上比较器的正输入。如果控制引脚开路，则等于或大于VCC*（2/3）的电压将重置触发器。因此输出变低。

引脚7。放电：这个引脚是从晶体管的集电极开路处引出的。由于晶体管（在其上取下放电引脚，Q1）的基极连接到Qbar。每当输出变低或触发器复位时，放电引脚被拉到地上，电容器放电。

引脚8。电源或VCC：它连接到正电压（+3.6v至+15v）。

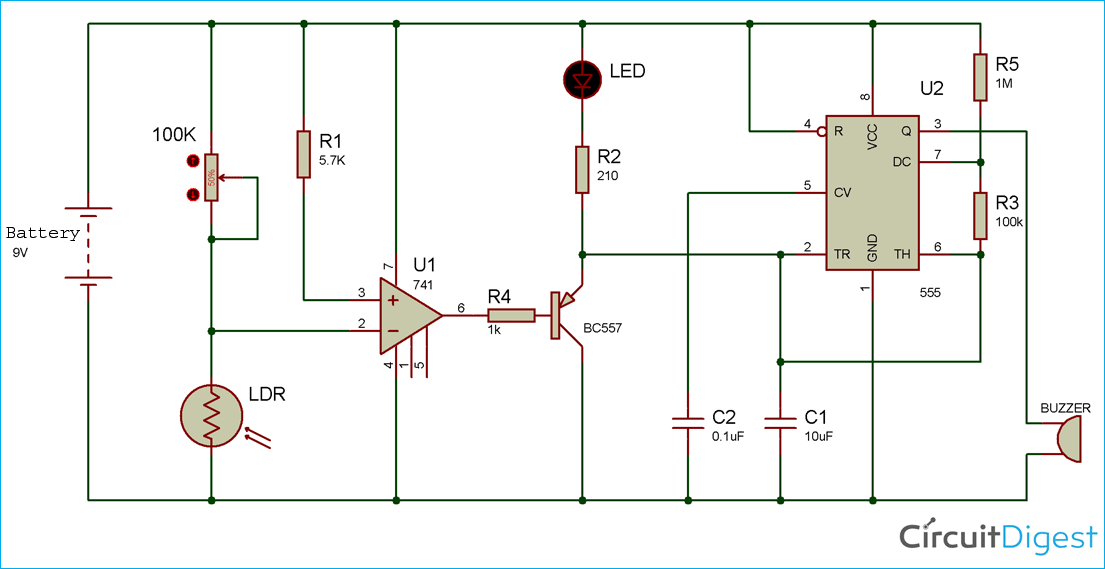

电路图



的完整电路图带警报的自动围栏照明如上所示。LDR面向入口放置，电位计用于调整设备的灵敏度。您也可以在电池的负极引脚和LDR的接地引脚之间添加一个开关，以手动控制此安全系统。



光栅电路的工作



在这里运算放大器IC用作电压比较器555定时器IC处于不稳定模式。LDR和电位计正在创建分压器电路该除法器电路的输出将根据落在LDR上的光的强度而改变。分配器连接到运算放大器IC的反相引脚。非反相引脚通过5.7Kohm电阻器与电源相连，因此非反相处的电压值是固定的。您可以将此电阻器更换为10K电位计，以根据要求调整电压。

我们可以通过使用与LDR串联的电位计VR1来调整设备的灵敏度。当非反相输入端的电压大于或等于参考电压时，运算放大器IC输出端（引脚6）的输出端（在引脚6）变为高电平。通过以下各项了解有关运算放大器工作的更多信息基于运算放大器的电路.

根据电路图，当LDR检测到任何活动时，运算放大器IC的输出变为低，并且PNP晶体管T1开始导通。因此，LED开始发光，555定时器IC被触发。在这里555定时器IC处于Astable模式并且由R3、R5和C1提供预设的时间延迟。

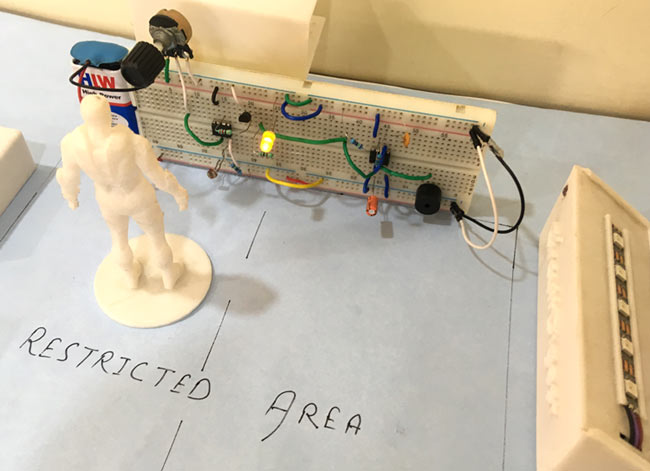

因此，每当有人或物体进入禁区时，LDR就会感应到他的阴影，电路就会触发警报。
