LMV344电压放大倍数不对

avatar zhiman yao 提问时间: 2023-10-16 11:38:56 / 已解决
Other Parts Discussed in Thread: LMV344, LMV324, TLV274

LMV344 设定放大倍数是48倍,黄表笔是T1的波形,蓝表笔是O2节点的波形,从示波器的图形上来看,放大倍数就10倍左右,远远低于设定的48倍,这是什么原因呢,LMV244 JLC购买


如需获得 LMV344 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

18个回答
  • avatar Amy Luo
    回答时间: 2023-10-16 12:10:48

    您好,

    一共制作了几块电路板,所有的板子都是这样的吗,有没有检查下电路板上的元件参数是否和原理图一致,或换一片运放试试呢

  • avatar zhiman yao
    回答时间: 2023-10-16 12:34:03

    JLC 打样5片,都是这个情况 元器件检查过了,控制放大倍数的是1K和47K,这个没问题

    这个问题会不会是以下情况引起

    1.增益带宽积 好像这个带宽也不超过10K,放大48倍,远远小于运放的增益带宽积

    2.SR,这个好像也没有超标

    3.运放供电, 运放供电在波形上升器件有跌落100mv以内

  • avatar Amy Luo
    回答时间: 2023-10-16 12:51:59

    应该不是增益带宽积和SR引起的,电源供电是几伏,运放负载是什么,有没有断开后端负载测试?

  • avatar zhiman yao
    回答时间: 2023-10-16 13:15:25

    电源供电是5V,运放的负载经过一个RC(串联C,并联R到地)隔直后接到另一组运放的同相输入端 ------ ||(1uf)---------------另一组运放的+                      |                      R(1M)                      |



  • avatar Amy Luo
    回答时间: 2023-10-16 13:46:00

    感觉应该是芯片问题,建议联系 JLC确认产品是否为TI代理商处购买或TI store购买,以确认为TI产品。

  • avatar zhiman yao
    回答时间: 2023-10-16 14:15:51

    JLC是TI代理商,应该不是芯片问题.

  • avatar zhiman yao
    回答时间: 2023-10-16 14:34:53

    之前用的是LMV324不是LMV344,也存在类似的问题(运放的放大倍数不对)

  • avatar Kailyn Chen
    回答时间: 2023-10-16 14:59:14

    您好, 我用TINA仿真了下, 没问题.

    您输入的蓝色波形是什么信号呢?经过隔直电容C14 之后的波形有一个过冲,然后稳定在几V的一个信号吗?

    我用10KHz的正弦波仿真是没问题的.

  • avatar Amy Luo
    回答时间: 2023-10-16 15:31:28

    我建议您从ti.com上购买几片再测试一下,做一个验证,如果从TI store购买的测试后没有问题,可以自行联系JLC做售后问题。

    购买链接:www.ti.com.cn/.../

    点击这个链接,搜索需要购买的产品型号,把需要购买的芯片添加购物车。

  • avatar zhiman yao
    回答时间: 2023-10-16 15:51:25

    蓝色波形是O2节点的波形,黄色是T1节点的波形,这个过冲是电路上其他器件开关的时候导致信号变化引起,

    稳定之后看示波器图片大约是12mv的直流信号

  • avatar zhiman yao
    回答时间: 2023-10-16 16:18:42

    今天又收到新的样片TLV274,替代LMV244后情况还是那样 放大比例不对

    现在输入信号接近方波,是不是类似或者接近方波的某些性质,导致运放不能放大

  • avatar Kailyn Chen
    回答时间: 2023-10-16 16:35:33

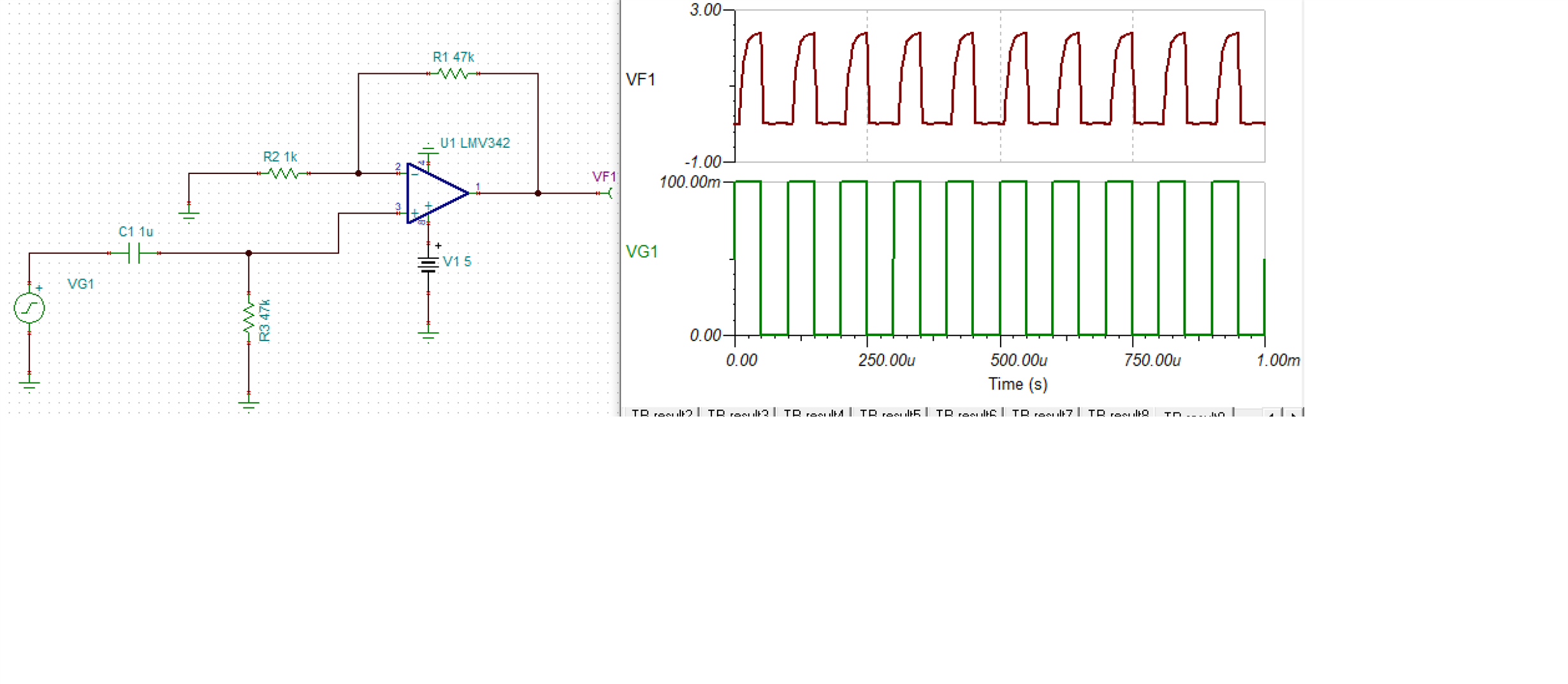

    您好,可以放大,只是方波的SR是无穷大, 但是由于运放的SR的影响,输出的波形有上升沿.

    如下图所示:

  • avatar zhiman yao
    回答时间: 2023-10-16 16:59:10

    从截图可以看出VF1的波形的最大值2400mv(6小格,每小格是400mv)VG1的最大值100mv,那么放大比例是2400/100 = 24倍,不是设计的48倍(1+R1/R2)

    我就困惑的在这里

  • avatar Kailyn Chen
    回答时间: 2023-10-16 17:17:18

    您好,是这样的, 我用的+-50mV的方波, 50mV的偏置电压,所以输入信号为0~100mV的信号,但是按照您的电路,输入端有隔直电容,所以把直流偏置给隔离了. 所以输入还是一个+-50mV的信号, 但是由于单端供电,输出只能为正半轴输出, 放大48倍的, 大约50mV*48=2400mV.

  • avatar zhiman yao
    回答时间: 2023-10-16 17:40:33

    是的,我先前也仿了一下..实际用示波器测试的时候发现放大倍数不对,我想会不会示波器直接接运放输入端,会输入端信号形成干扰,使得实际放大倍数不对..................

    额~~~(⊙o⊙)… 也不对,示波器的一个探头直接接运放的同相输入端,另一个接输出,电压之比应该就是48倍啊,但是实际就不是

  • avatar Kailyn Chen
    回答时间: 2023-10-16 18:10:02

    您的输入信号经过隔直电容之后怎么还会有12mV的直流信号? 是不是焊接的问题? 实际应用中您直接放大一个交流信号试试呢?

  • avatar zhiman yao
    回答时间: 2023-10-16 18:41:43

    这个里面的电压是Ib形成的吧

           我这里面提供的信息不是很详细,经过RC之后实际还是一个方波,不管怎么测,方波经过

    OP之后,放大比例都不对,达不到设计放大倍数,难道运放的某个参数限制了放大倍数

  • avatar Amy Luo
    回答时间: 2023-10-16 19:04:03

    您可以从新描述一下输入信号吗

    您有没有尝试断开前后级电路,仅给运放一个已知的直流信号进行放大,测试看输入输出情况?
