使用555定时器IC构建哭闹警报器电路
如果你是一个电子爱好者，那么你一定听说过555定时器IC及其3种流行电路，即astable…
如果你是一个电子爱好者，那么你一定听说过555定时器IC及其3种流行电路，即。不稳定多谐振荡器,双稳态多谐振荡器和单稳态多谐振荡器除了这些，还有其他流行的电路555定时器IC作为开关和警笛 我们之前已经谈到过。除此之外，我们还可以使用此IC设计另一种类型的警报器电路。我们谈论的是产生音调的哀嚎警报器电路，其强度取决于按下按钮的时间。我们可以在设计中使用这个电路安全系统.
在这个项目中，我们将使用不稳定模式集成电路的一些外部组件，以制造哀鸣警报器。为了演示，我在试验板上设计了电路。
建造警报器电路所需的部件
在试验板上设计哀鸣警报器电路所需的组件如下所示：
555定时器IC简介

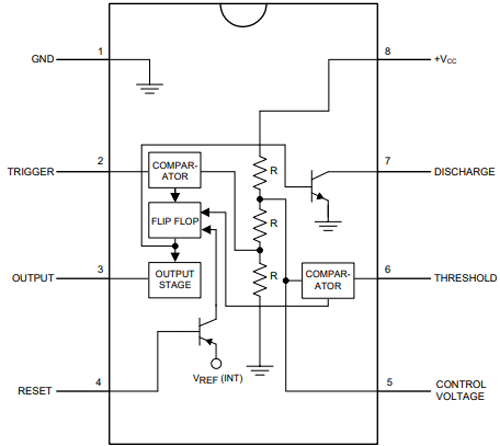

当谈到设计定时器电路时，首先想到的是555定时器IC。这是最古老的技术，因此你可以盲目依赖它，最重要的是，它价格合理。555定时器的内部电路如下所示。
- PIN 1和PIN 8：它们通过三个5kΩ电阻器连接在接地和Vcc之间。这也给IC起了一个标志性的名字。当引脚1接地且引脚8为Vcc时，这些电阻器产生具有电源电压的1/3和2/3值的分压器电路。一个比较器的非反相输入端（+）连接到分压器的1/3输出端，另一个比较器（-）的反相输入端连接到分电压器的2/3输出端。
- 引脚2：它是IC的触发引脚，连接到比较器的反相输入（-）。
- 引脚3：它是IC的输出，通过输出驱动电路连接到触发器的输出。
- 引脚4：它是连接到触发器的复位引脚的复位引脚。通过将这个引脚接地，我们可以重置这个IC。这就是我们在大多数555电路中看到的连接到Vcc的原因。
- 引脚5：它是连接到分压器的2/3值和比较器的反相输入（-）的控制引脚。如果我们想改变参考电压，我们可以通过这个引脚施加外部电压。一般来说，在大多数555定时器电路中，我们可以看到这个引脚连接到一个电容器，用于获得稳定的参考电压。
- 引脚6：它连接到比较器电路的非反相（+）输入，比较器电路的输出连接到触发器的复位引脚。
- 引脚7：放电引脚连接到BJT的集电极。
哭闹警报器电路图

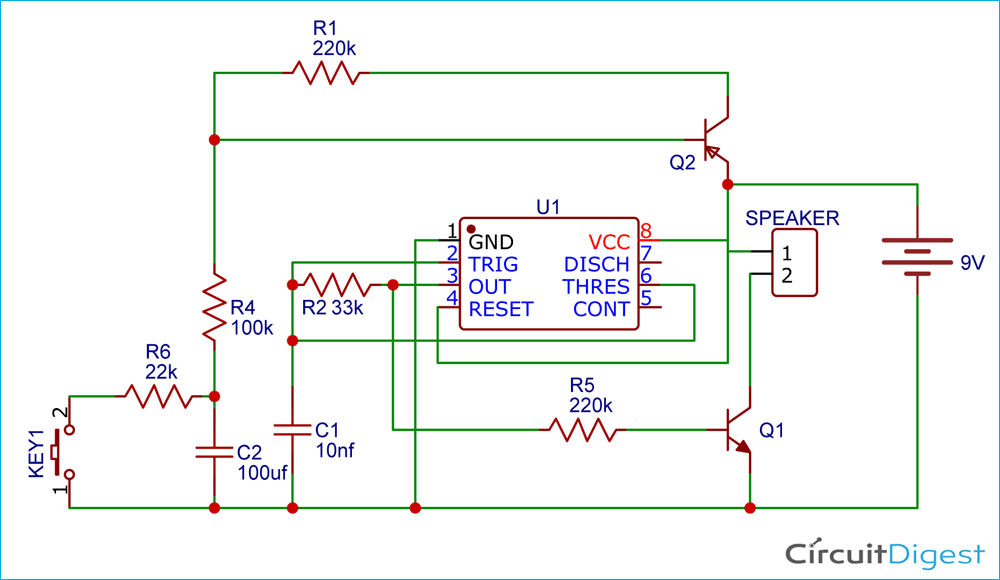

下面给出了哀鸣警报器电路的电路图。
在这个电路中，我们在不稳定模式下使用555定时器IC。与大多数555定时器电路类似，IC引脚2和6连接，引脚4接地。PNP晶体管作为电源电压和IC引脚8之间的开关连接。该晶体管的基极通过100K电阻器连接到100uf电容器。IC的输出引脚3连接到NPN晶体管的基极。这个晶体管作为一个开关来驱动8欧姆的输出扬声器。
警报器电路的工作
从电路中，我们可以看到IC是通过PNP晶体管供电的。由于它是一个PNP晶体管，这意味着栅极处的负电压将使其导通。最初，当电源导通时，电容器开始通过100k和220k电阻器充电，由于电容器完全充电，晶体管栅极处有正电压将其关闭。当我们按下按钮时，电容器会找到一种通过22k电阻器放电的方式，从而在晶体管上提供负电压，使其导通。
由于电容器的充电和放电需要时间，这种现象会产生一声哀嚎。这就是为什么警报器的振幅会随着按下按钮的时间而变化的原因。
警报器电路的测试

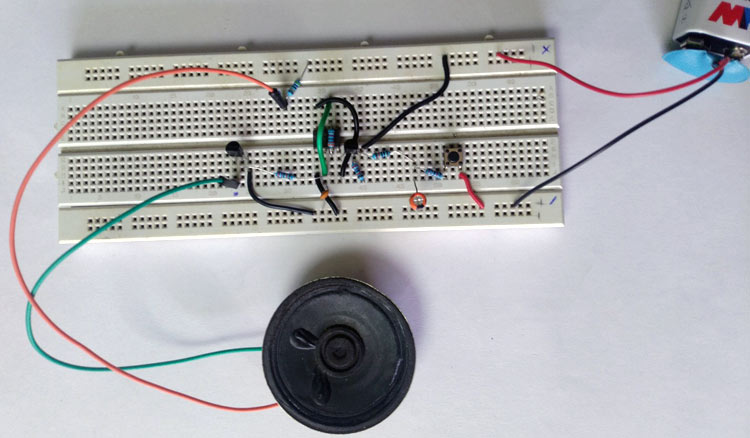

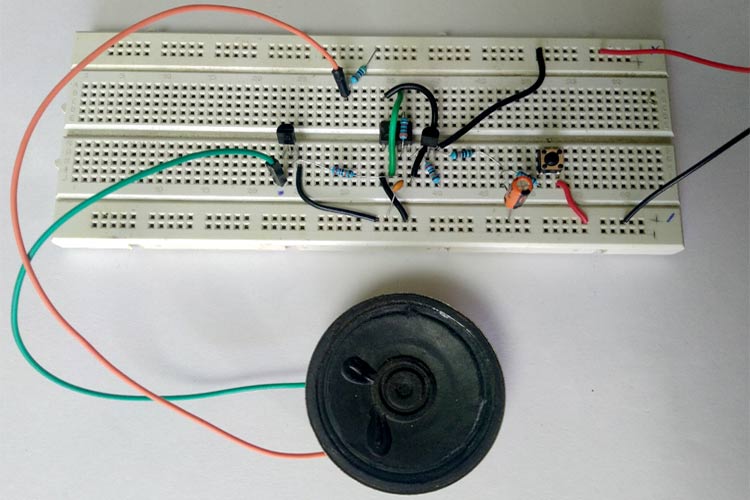

下面给出了所设计电路的图像。
这一切都是关于建立一个基于555定时器的海上警报器 环行本文最后给出了电路工作的视频。我希望你理解这个概念的一切，但如果你有任何疑问，可以在下面留言。
