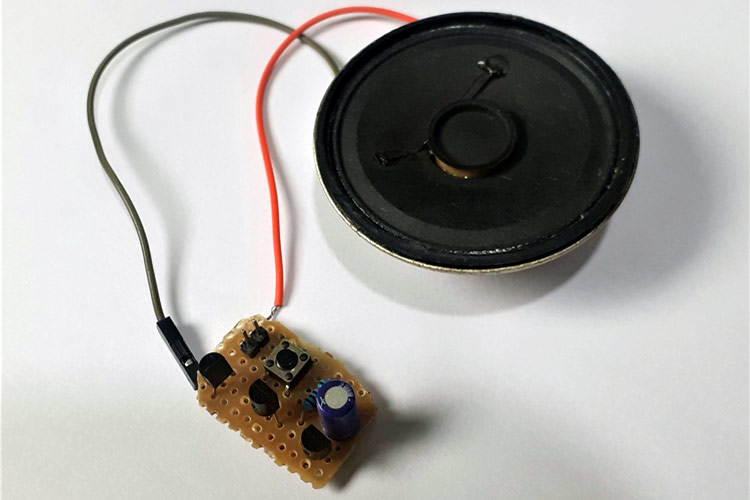

使用UM66T的DIY音乐门铃电路
门铃是一种非常常见和有用的设备，在每个家庭中都有使用。在电子专业的学生和业余爱好者中，门铃…
门铃是一种非常常见和有用的设备，在每个家庭中都有使用。在电子专业的学生和业余爱好者中，门铃电路项目相当受欢迎。因此，在本教程中，我们将构建一个简单的音乐门铃使用UM66T旋律发生器IC。这是一个非常简单和有趣的项目，只需要很少的组件。这种门铃的主要特点是，我们可以使用延时电路控制按下开关时门铃持续响起的时间。我们已经建立了使用555 IC的门铃; 你也可以看看它来获得更多的灵感。
所需组件
UM66T旋律发生器IC
UM66T系列是一款CMOS LSI设计的旋律发生器IC，用于门铃、手机、玩具、室内音乐钟、家庭安全警报系统和防盗警报应用。它有一个为音乐表演而编程的片上ROM。该IC的供电电压范围为1.5V至4.5V。内置RC振荡器，紧凑的旋律模块只需几个额外的组件即可使用。UM66TXX系列IC可以生成不同类型的音调，音调取决于UM66TXX系列IC的型号。UM66T是一种看起来像晶体管的三引脚集成电路。第一个引脚是GND，第二个引脚是VCC，第三个引脚是OUT。
UM66T功能和规格：
- 64 Note Rom内存
- 1.5V~4.5V电源，低功耗
- 内置RC振荡器
- 等级保持模式可重复播放
- 开机复位：旋律从第一个音符开始

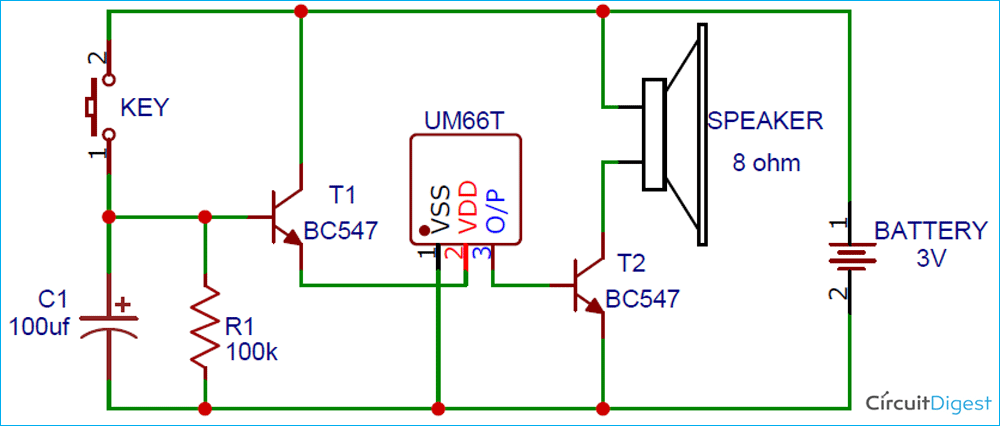

音乐门铃电路图
的示意图使用UM66T的音乐门铃如下所示。
这个门铃电路由一个UM66T、两个BC547晶体管、一个8欧姆扬声器以及一对电阻器和电容器组成。输入侧的晶体管T1、电阻器R1和电容器C1用于形成时间延迟电路，以设置铃声响起的持续时间。BC547晶体管起到开关的作用，并触发ON/OFF。UM66T IC内部编程为在其电源端子上施加3V后立即播放指定的曲调。这里，如果一旦按下按钮，电容器C1被充电，并且晶体管T1保持IC播放音乐直到音乐结束。IC播放的时间取决于电容器的放电时间，该放电时间可以由电阻器R1设置。在这里，我使用了一个100K的电阻器来实现全音。
晶体管T2驱动扬声器。UM66 IC的引脚3连接到晶体管T2的基极。由于IC引脚3的输出电流可能非常低，因此在编程声音在给定区域变得响亮之前，需要进行放大。晶体管T2用于接收来自IC输出引脚的微弱声音信号，并通过连接的8欧姆扬声器将其放大。
在Perf板上构建电路

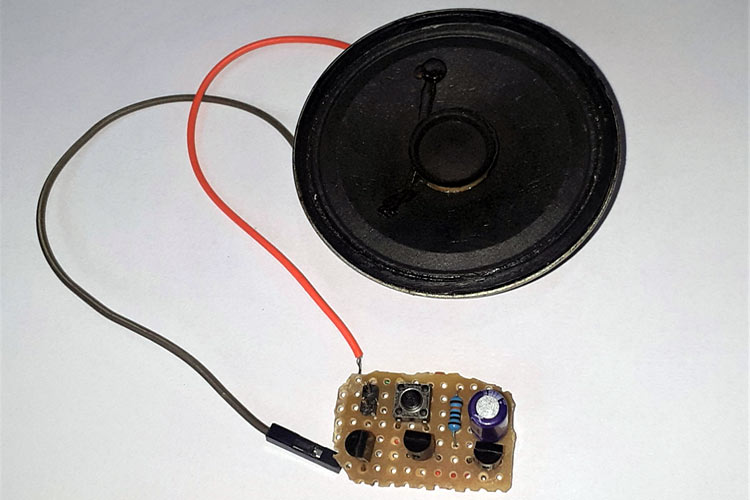

上面显示的完整电路被焊接到一个性能板上。确保使用电线留出足够的距离来安装IC和晶体管。我的性能板如下所示：

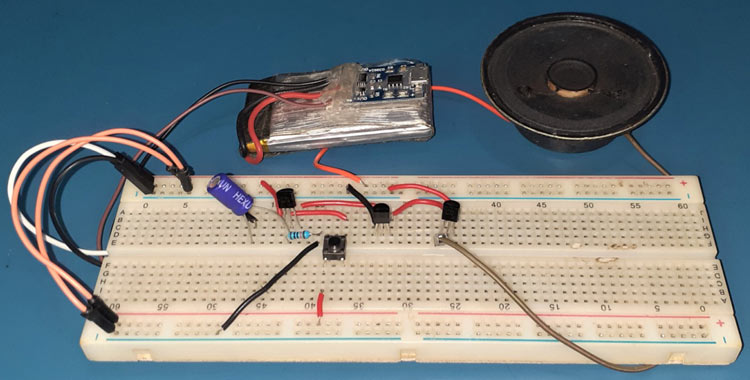

的工作 使用UM66T的音乐门铃
按照电路图进行连接，并使用3.7V Lipo电池为装置供电。当通电时，电容器C1充电到其满容量。当按下按钮时，UM66T在其电源端子上获得3V电压，并开始播放曲调，直到电容器放电。通过用电位计代替R1电阻器，可以很容易地改变铃声的持续时间。
该项目的完整工作可以在下面的视频中找到。如果你有任何问题，请随时在下面的评论区写下来。
