多谐振荡器电路是电子领域中一种非常流行和有用的电路,也是你在学习基础电子学时所知道的最基本的电路。多谐振荡器电路可以分为两类,第一类被称为单稳态多谐振荡器第二个被称为不稳定多谐振荡器。但在这个项目中,我们将讨论不稳定多谐振荡器,有时也称为免费的-运行多谐振荡器.

根据定义,不稳定多谐振荡器电路是一种没有稳定状态的电路。这意味着一旦通电,它就会启动,并继续在高态和低态之间振荡,直到电源关闭。当涉及到制造这种不稳定多谐振荡器时,最常见的方法是使用555定时器IC。在我们之前的一个项目中,我们制作了使用555定时器集成电路的Astable多谐振荡器电路,如果你正在寻找类似的东西,你可以看看。但在生产环境中,当涉及复杂的电路时,放置更多的IC只会增加BOM成本。一个更简单的解决方案可以是使用运算放大器以生成Astable信号。该电路可以用于需要简单方波信号的各种应用中。

因此,在这个项目中,我们将构建一个简单的使用运算放大器的Astable多谐振荡器,我们将研究所有必要的计算来找出周期,因此我们可以计算电路的频率和占空比。我们还介绍了基本的运算放大器电路,如求和放大器,差分放大器,仪表放大器,电压跟随器,运算放大器积分器等

这个带运算放大器的Astable多谐振荡器是如何工作的?

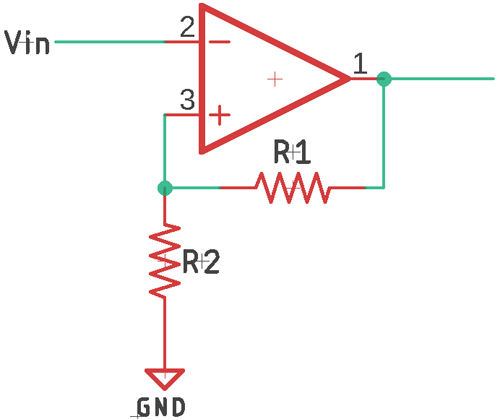

这个问题的答案很简单,但要理解这一点,你需要首先理解一个被称为施密特触发电路,施密特触发器的简化电路如下所示。

施密特触发器电路:

Schmitt Trigger Circuit

上面的示意图显示了具有正反馈的运算放大器电路,当运算放大器配置为具有正反馈时,它通常被称为施密特触发器。但是为了简单起见,让我们了解一下施密特触发器电路。

该电路使用分压器在输出电压中使用器件,并将其馈送到非反相端子。但由于正反馈,输出将持续增长,直到达到饱和。

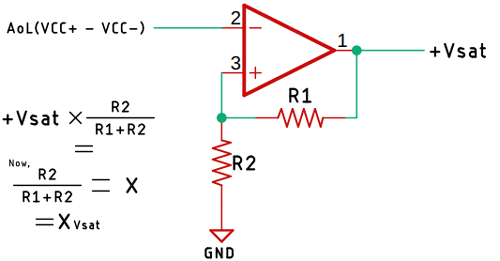

Schmitt Trigger Circuit Diagram

现在,让我们考虑施密特触发器的输出电压等于定义为+Vsat的正饱和电压,并且该电压的分数被提供给非反相端子。

其为+Vsat x(R2/(R1+R2))。现在,如果我们把这个方程看作X,那么最后的方程就变成了Xvsat。其中X是反馈电压,我们从分压器得到。现在,当输入电压Vin小于Xvsat处的电压时,则输出将处于正饱和电压。因为运算放大器的输出可以给出为开环增益乘以两端电压的差。即AoL(VCC+-VCC-)。现在,当反相端子处的电压大于Xvsat时,输出将在负饱和电压处饱和。如果你把数字放在上面的等式中,你就能找到答案。

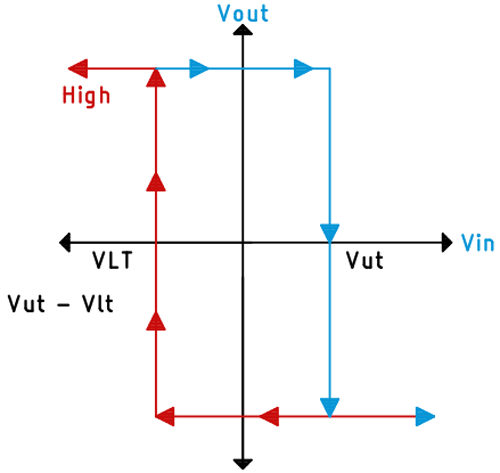

为了更好地理解,如果我们观察施密特触发电路的传递函数,它将看起来像下图所示。

Transfer Function of Schmitt Trigger Circuit

这里,上阈值电压被表示为VUT,而下阈值电压被表达为VLT。正如你所看到的,当输入电压大于上限阈值电压时,输出将从正饱和电压切换到负饱和电压。每当输入小于下限阈值电压时,输出将从负饱和电压切换到正饱和电压。这是施密特触发器电路的基本工作原理。

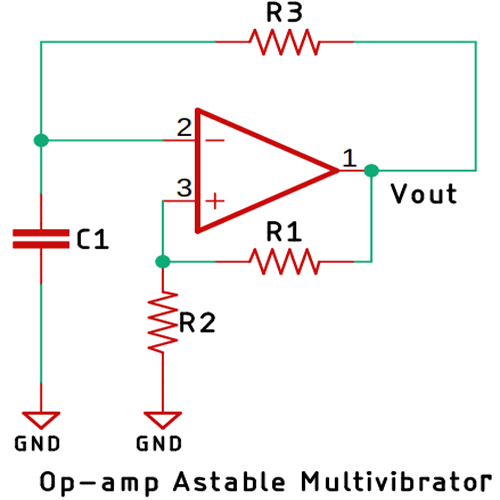

在上述所有场景中,我们都从外部提供了所有信号。如果我们在电容器和电阻器的帮助下向输入端提供反馈,那么我们可以将施密特触发电路用作不稳定多谐振荡器。你可以在下面看到这个运算放大器可稳态多谐振荡器电路的示意图。

Op-amp Astable Multivibrator Circuit

使用运算放大器的Astable多谐振荡器的工作:

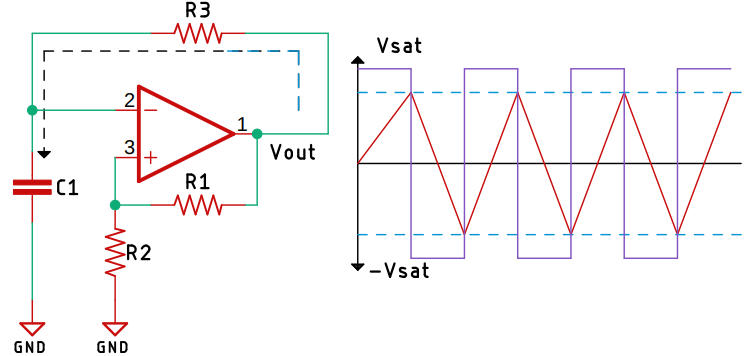

Op-amp Astable Multivibrator Working

现在,我们将假设电路的输出处于正饱和电压,这也是因为我们已经放置了电阻器R3作为反馈,电流将开始流过电阻器R3,并且电容器将开始缓慢充电。正如你在上面的图片中看到的,它是用黑色虚线显示的。当电容器电荷达到上限阈值电压时,输出将从正饱和电压切换到负饱和电压。当这种情况发生时,电容器将开始向负饱和电压放电。现在,当非反相端的电压略高于反相端时,输出将再次从负饱和电压切换到正饱和电压。通过充电和放电过程,该电路可以在输出端产生Astable信号。

在这个电路中,时间周期取决于电阻器和电容器的值。它还取决于运算放大器的上阈值电压和下阈值电压。这就是基于运算放大器的不稳定多谐振荡器电路的工作原理。既然我们已经了解了基本知识,我们就可以继续进行电路的计算了。

基于运算放大器的可稳态多谐振荡器电路的计算

时间周期或者简单地说输出频率由电阻器R3、电容器C1的值和反馈电阻器比率的值确定。为了简单起见,我们计算的是占空比为50%的电阻器和电容器的值。如果上电压和下电压不同,则占空比可以大于或小于50%。我们将假设电路的输出频率为1KHz。由于频率为1KHz,时间周期T为1ms,我们可以很容易地从公式T=1/F中找到。

要计算时间段,可以使用以下公式。

T=2RC*logn((1+X)/(1-X))

其中R是电阻,C是电容,我们必须使用自然对数函数来计算值。我们必须使用自然对数函数的原因超出了本文的范围,因为为此我们必须证明上面所示的公式。

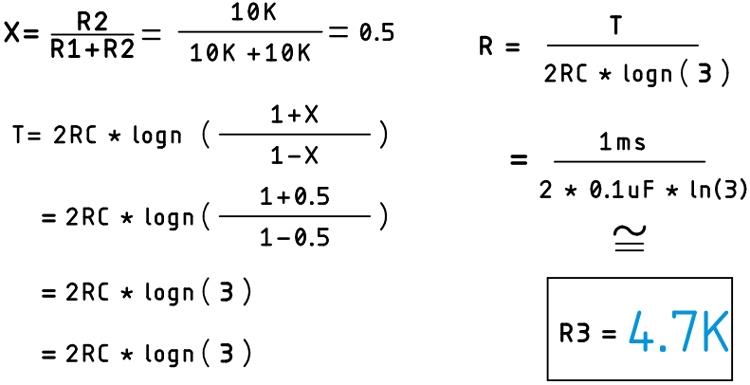

现在,我们将考虑R1=R2=10K,C=0.1uF的值,并找出R3的值。我们知道F=1KHz。

Astable Multivibrator Circuit Calculations

一旦计算完成,我们就有了所有的值,现在我们可以继续制作实际的电路,并用示波器进行测试。

构建基于运算放大器的可稳态多谐振荡器电路所需的组件

由于这是一个简单的Astable多谐振荡器,因此该项目的组件要求非常简单,您可以从当地的爱好商店获得这些要求。组件列表如下所示。

  • LM358运算放大器IC-1
  • 10K电阻器-2
  • 4.7K电阻器-1
  • 0.1uF电容器-2
  • 1N4007二极管-4
  • 1000uF,25V电容器-2
  • 4.5V-0-4.5V变压器-1
  • 交流电缆-1
  • 挡板-1
  • 连接导线

运算放大器多谐振荡器电路-示意图

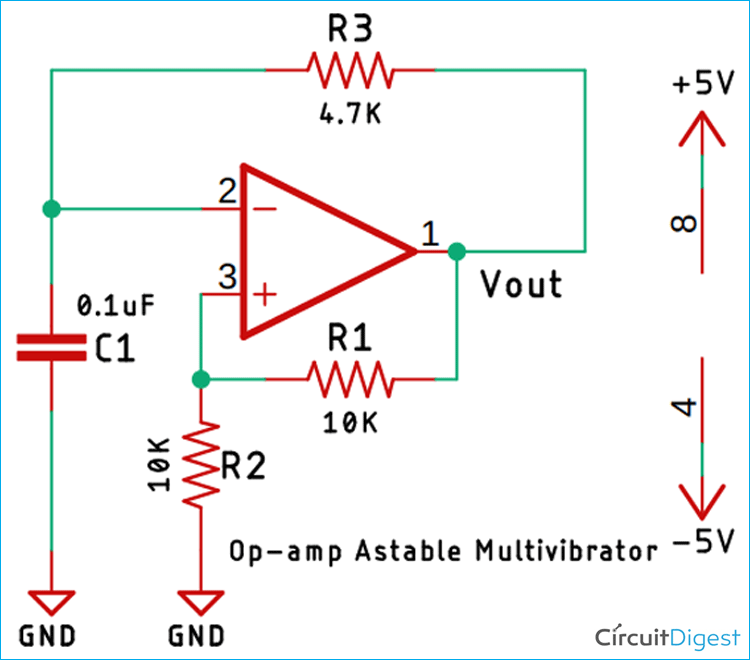

的电路图基于运算放大器的Astable多谐振荡器电路如下所示。

Op-amp Astable Multivibrator Circuit Diagram

测试运算放大器可稳态多谐振荡器电路

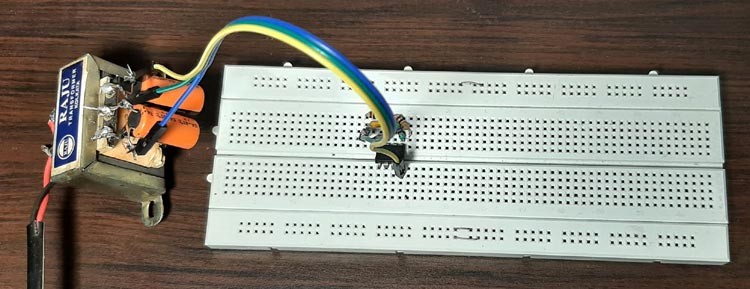

Testing Op-amp Astable Multivibrator Circuit

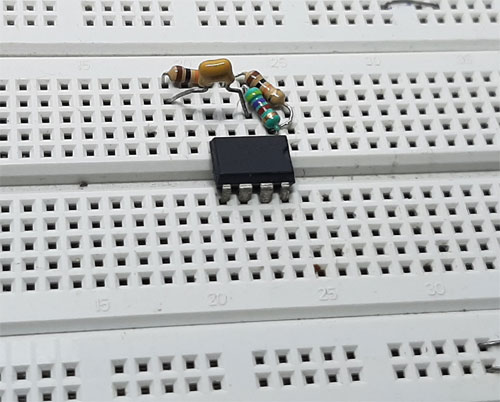

上面显示了基于运算放大器的多谐振荡器电路的测试设置。正如你所看到的,我们使用了一个带有四个二极管和两个电容器的变压器来产生双极性电源,我们使用了两个10K电阻器、一个4.7K电阻器和一个0.1uF电容器来围绕LM358运算放大器构建电路。电路的清晰图像如下所示。

Op-amp Astable Multivibrator Circuit

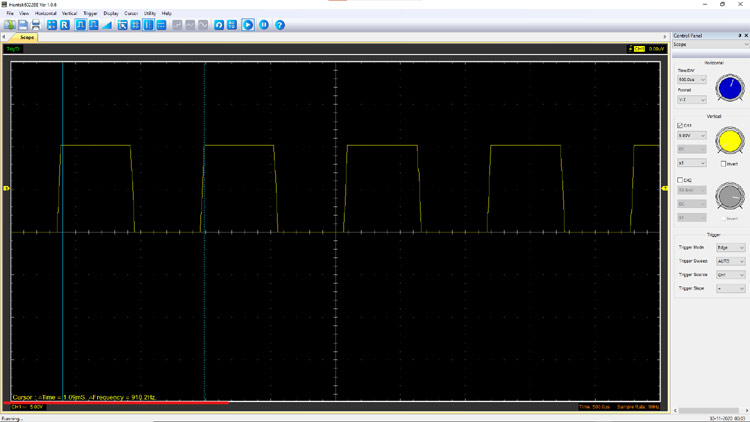

电路完成后,我拿出Hantek示波器测量频率,频率约为920Hz。它有点不对劲,但这是由于电阻器和电容器的值。至此,我们结束了这个项目。输出的快照如下所示。

Op-amp Astable Multivibrator Working

我希望你喜欢这篇文章,并学到一些新东西。如果你对这篇文章有任何问题,你可以在我们的电子论坛.
