正如我们所知，使用放大器有很多优点。我们可以在不改变信号的任何信息的情况下放大或增强信号。这可以通过使用各种类型的放大器来实现。放大器根据输入和输出参数进行分类，如电压放大器、电流放大器和功率放大器。但在这些放大器中，调谐放大器是独一无二的。在本文的最后，我们将讨论什么是调谐放大器，电路图与工作原理，不同的类型，应用和优点。


什么是调谐放大器？

这些放大器是一种选择特定频率范围并通过在其负载处使用调谐电路来抑制不期望的频率的放大器。可以通过使用这些放大器来放大频率的选择性范围。我们可以用不同的方式定义调谐电路。这些有助于放大更高的频率或无线电频率。

ding="async" class="size-full wp-image-37074" src="https://uploads.9icnet.com/images/aritcle/20230518/Tuned-Amplifier-circuit.jpg" alt="tuned-amplifier-circuit" width="448" height="412" sizes="(max-width: 448px) 100vw, 448px">
调谐放大器电路

这些放大器在其负载部分包括调谐电路，以选择所需的频率。调谐可以通过调谐电路来完成。调谐意味着选择特定的频率。调谐电路可以用诸如电感器（L）和电容器（C）之类的各种组件来构建。电感器和电容器的并联组合称为调谐电路。调谐电路的效率决定了这个放大器的性能。下图1显示了放大器电路的基本原理图。图2显示了调谐电路图。

basic-tuned-circuit
基本调谐电路

调谐放大器电路

上图1为电路图。在该电路中，在集电极端子的末端，可以放置调谐电路来选择特定的频率范围，并且需要有效地抑制其他频率。在这个电路的末端，所需的频率振荡将作为输出。

电感电抗值等于电容电抗值的频率，这种频率称为谐振频率，用Fr表示

频率范围

图2是调谐电路的电路图。据此，调谐电路的谐振频率‘Fr’和阻抗为

Fr=1/2π√LC

锆=长/立方厘米

下图显示了频率之间对放大器增益的响应。我们可以说像调谐放大器的频率范围。在谐振频率“Fr”下，该放大器的增益较大。增益将降低到谐振频率以下&在谐振频率值之后。增益不会在这些频率上保持最高值。在放大器图的频率范围内，3dB范围由“B”表示，30dB范围由S表示。因此，B与S之间的比率称为裙缘选择性。在Fr时，该放大器为电阻放大器，cosФ=1。它表示电压和电流都处于同一相位。

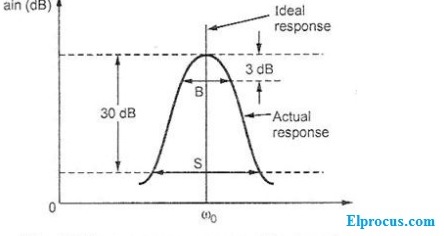

tuned-amplifier-frequency-range
调谐放大器频率范围

调谐放大器的类型

这些放大器主要有三种类型。他们是

  • 单调谐
  • 双重调谐
  • 交错调谐

现在，将讨论这些放大器的类型的描述。让我们从第一个模型开始。

单调谐放大器

这些放大器是根据调谐放大器中使用的调谐电路的数量进行分类的。如果放大器只有一个调谐电路，那么它被称为单调谐放大器。这个放大器在放大器的集电极端子上只有一个调谐电路。该放大器的谐振频率为Fr=1/2π，其中L和C是放大器的电感器和电容器。如果这个放大器的带宽很低，那么它就无法同等地放大整个信号。这就导致了繁殖过程。这表明放大器的稳定性。

双调谐放大器

这些类型的放大器包括两个调谐电路。每个放大器在集电极端子的末端都有一个调谐电路。并且第一和第二放大器与电感器耦合。由于有两个调谐电路，在输出端会得到尖锐的响应。而且它提供了比单调谐更大的3dB带宽。两个电路都调谐到相同的频率。通过适当地调节第一调谐电路的L1和C1，第二调谐电路的L2和C2，输出将在双调谐放大器的输出端口获得。

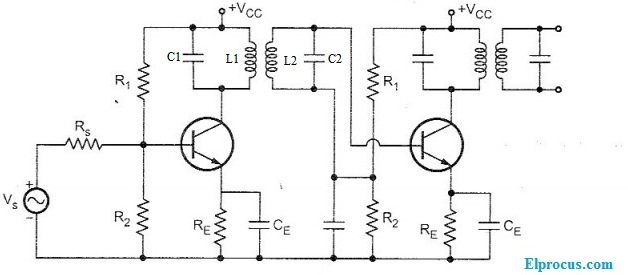

double-tuned-amplifier
双调谐放大器

高频信号被施加在放大器的输入端口处。因此，输入需要在双调谐的帮助下放大。每当第一放大器被调谐到输入信号频率时，则输出通过L2和C2被转发到放大器的第二级。在这个阶段，第一放大器为信号频率提供高电抗。每当第二级放大器从L1和C1获得输入时，它也被调谐到其频率，并在双调谐的输出端口处提供放大的输出。它提供了比单调谐更大的3dB带宽。并提供高增益带宽值。

交错调谐放大器

这些放大器仅用于放大特定频率范围的信号。而且我们在双调谐中得到的频率带宽比单调谐的要多。但在双调谐的对准过程中有一个复杂的过程。因此，为了克服这种放大器式的参差调谐”。

这个放大器是单调谐放大器的级联。这些放大器是级联形式的，具有一定的带宽，并且它们的谐振频率设置为每个级的相等带宽。这种类型的放大器提供了更多的带宽。交错调谐的需要是，双级放大器提供了更多的带宽，但对准是一个复杂的过程。引入这些放大器是为了更容易&获得平坦的带宽。交错调谐的主要优点是它具有平坦、更好和宽的频率特性。下图显示了放大器的带宽区域覆盖范围，如单调谐和交错调谐。

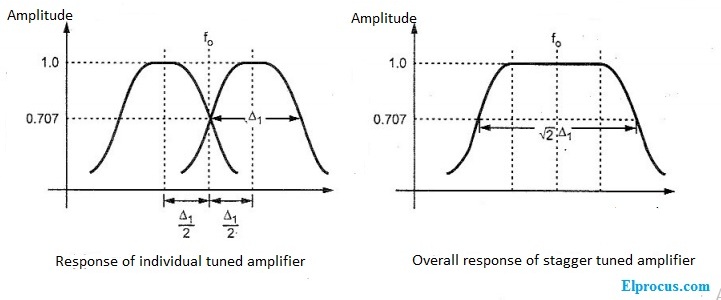

stagger-tuned-amplifier-output-response
参差调谐放大器输出响应

优势

这种放大器的优点包括以下几点。

  • 调谐电路中的功率损耗最小，因为在调谐电路中，它们只使用电感器和电容器的电抗元件。
  • 它提供了高选择性。
  • 输出电平的信噪比良好。

应用

这种放大器的应用包括以下方面。

  • 这些放大器用于选择特定的频率范围，如碟形天线、无线电等。
  • 这些放大器用于将期望的信号放大到高电平。
  • 这些放大器在无线通信系统中是优选的。
  • 广播和电视广播对选择特定的频率范围非常有帮助。

因此，通过使用这些放大器，我们可以在更高的频率下提高振幅水平。此外，我们还可以选择所需的频率范围来放大它，并通过使用这些放大器来避免不需要的频率范围。这里有一个问题要问你，调谐放大器的缺点是什么？
