想问一下我用VCA810做可控增益放大器，但是输出全是21M左右的近似正弦信号的波形

从描述的问题的现象看，应该是遇到了自激振荡类的情况了。

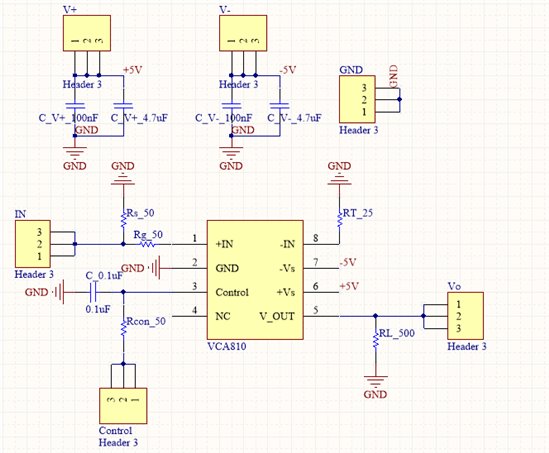

你的图中最好能带上原理图便于分析。因为通常是先看原理图再看PCB 图的。

你好，学长说他也试过这个电路插了排针就出不了信号了，请问这是什么原因导致的，要怎么解决

我这边输入端Rg_50代表的是50欧姆，其余的都是横杠后面的数值

Rs_50代表的是0欧姆（这个是我以防电路改动预留的）

你好，

1、你这个21M是自激震荡了，VCA810对于电路的布局要求比较严格，很容易震荡，如果布局不合理，即使不震荡也会频响很差。建议你去参考TI的demo设计：

http://www.ti.com.cn/tool/cn/dem-vca-so-1a

2、你的阻抗匹配存在问题。你是设计了50欧姆的电阻去匹配输入端，但是你的排针可不是50欧姆阻抗。所以接上排针容易出现问题，这种应用场合推荐使用SMA座子。

3、你的布局器件距离芯片太远，特别是滤波电容。小电容滤波半径根本覆盖不到，要尽可能的靠近引脚。

推荐你参考这个，我两年前调试过810，

http://www.ti.com.cn/cn/lit/ug/sbou025b/sbou025b.pdf

多谢啦，谢谢
