1 单端转差分电路，按手册设计电路，当给芯片断电后输出还有信号，并且和输入信号一样。
2 在5M以下信号峰峰值减小。
THS4130
y zhang8 提问时间: 2023-09-06 17:09:05 / 已解决7个回答
KW X 回答时间: 2023-09-06 17:29:02亲；建议传个原理和PCB作为讨论基础。

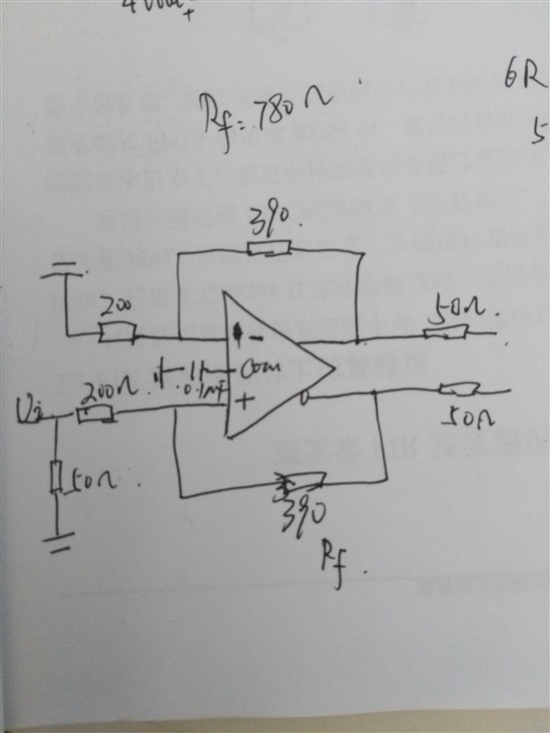

y zhang8 回答时间: 2023-09-06 17:55:24 THS4130应用电路，+/-5V供电。
- szxx 回答时间: 2023-09-06 18:17:11
如果是该芯片断电，后面是断开的话，应该和输入差不多。
- y zhang8 回答时间: 2023-09-06 18:41:54
恩恩，明白了，谢谢你。我的输入振幅是100mV-2V，频率要到20M，在大信号时频率上不去，是因为THS4130压摆率过低吧？该芯片压摆率只有51V/us。
- szxx 回答时间: 2023-09-06 18:58:56
对的，需要SR比较高的芯片
- Andy Tan 回答时间: 2023-09-06 19:16:20
在断电后一小段时间内，如果器件有个较大的去耦电容被焊接上了的话并不会马上停止工作，就好比电源LED灯断电后会慢慢熄灭。
至于说幅度偏下，一般都是带宽引起的，如果继续加大输入信号的带宽，输出波形慢慢变为三角波了，这个就是受SR（或BW）（双重）限制。
- y zhang8 回答时间: 2023-09-06 19:35:55
1 断电后，芯片的同相端相当于断开，电阻相当于短路，那么测输出端就是直接测得输入信号。是这样分析吗
2 测试后确实信号幅度增大后，波形变成三角波。那么就有一个问题，如我要输入振幅在某一范围时，为了防止所选芯片的SR（BW）不够，该如何去选择。
