正如我们所知,有各种类型的振荡器,但罗耶振荡器是一种振荡器。它是由科学家G H Royer于1954年发明的。顾名思义,这种振荡器的名字取自发明这种振荡器的科学家Royal。我们已经看到了可以参与振荡器的不同组件,如电感器、电容器晶体等。在这里,这个振荡器使用输出电平的变压器来产生无失真的信号并继续。这种振荡器的特点是它可以产生正方形和矩形的输出波。在本文中,我们将讨论什么是Royer振荡器、电路图及其应用。


罗耶振荡器是什么?

我们可以将Royer振荡器定义为:;它是一种通过使用变压器在所需的谐振频率下产生正方形和矩形两种形状的稳定振荡的电子振荡器。谐振Royer型振荡器将产生正弦波形式的输出振荡。这个振荡器属于张弛振荡器段。

ding="async" class="size-full wp-image-37060" src="https://uploads.9icnet.com/images/aritcle/20230518/royer-oscillator.jpg" alt="royer-oscillator" width="480" height="300" sizes="(max-width: 480px) 100vw, 480px">
罗耶振荡器

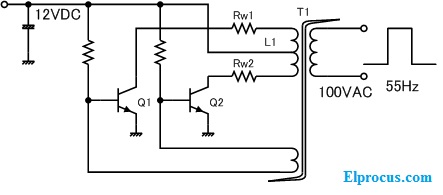

罗耶振荡器电路

来到罗耶振荡器电路设计,电路的输入是12V直流电压源,这两个晶体管被命名为Q1和Q2。它有一个中心抽头变压器。这里,振荡器中中心抽头变压器的用途是通过介电介质将电压从Q1和Q2这两个晶体管输出转发。

royer-oscillator-circuit
罗耶振荡电路

这里,Q1和Q2晶体管不同时导通,因为对于两个晶体管,电源电压不同时施加,并且每个晶体管显示出与其他晶体管略微不同的特性,并且对于每个晶体管,Q点也不同。选择中心抽头变压器的初级和次级绕组对于获得所需谐振频率的振荡起着重要作用。

罗耶振荡器电路操作

“无论何时施加到Q1和Q2的输入电压,晶体管Q1的导通时间都会比Q2长。并且Q1进入饱和区域,而另一晶体管Q2对于输入电压的某些部分将处于截止状态。随后,Q1将进入截止区域,Q2将导通并给出输出。这个过程继续进行并给出输出。因此,无论Q1和Q2的输出是什么,都将以磁场的形式通过中心抽头变压器的次级绕组正向输出端口。”

应用

现在,我们将讨论罗耶振荡器 应用。它们是:

  • 这些振荡器用于直流到交流逆变器电路。
  • 在反激式驱动器中,这些振荡器是有用的。
  • 适用于开关电源。
  • 这些振荡器用于无线传输设备。

因此,罗耶振荡器是一种类型的张弛振荡器。通过在电路中使用中心抽头变压器,它可以在所需频率下产生最大频率的振荡。与其他振荡器电路相比,这种振荡器成本低,尺寸最小。通过中心抽头变压器的匝数,电路的体积也最小化了。在无线电力传输的研究过程中,人们高度重视这些振荡器。并且需要分析晶体管在不同条件下对输出的影响。
