二次压降及负荷测试仪
二次压降及负荷测试仪采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰 能力强；大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据，测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
二次压降及负荷测试仪特点
一、大屏幕带背光触摸式液晶显示，全中文菜单操作，全自动化测量。
二、储存250组计量点的测量数据。
三、微机通讯接口，可将各计量点数据成批地传输到微机内。
四、备有钳表接口，可测回路电流，测定PT的实际负载。
五、整机可用锂电池供电，一次充电后能连续工作12个小时以上。
六、零位误差自动扣除，电缆置于PT和CT及表计侧所测误差数据一样，无须担心长电缆所带来的误差。
体积小，重量轻，整机仅重4.5KG，便于携带。
二次压降及负荷测试仪技术参数
● 测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’
● 分 辨 率：比差：0.001% 角差：0.01’
● 仪器基本误差 DX=±(1%×X+1%×Y±2个字);
DY=±(1%×X+1%×Y±2个字)。
2个字 仪器的量化误差
● 电压表头准确度：0.5%
● 工作范围
电压：(50～120)V
● 仪器指示动作值(提示错误)
误差：比差大于20%或角差大于600’
电压：电压<2.0V
环境条件
● 温度：－5°C～40°C
● 相对湿度：<95%（25°C）
● 海拔高度：<2500m
● 外界干扰：无特强震动、无特强电磁场

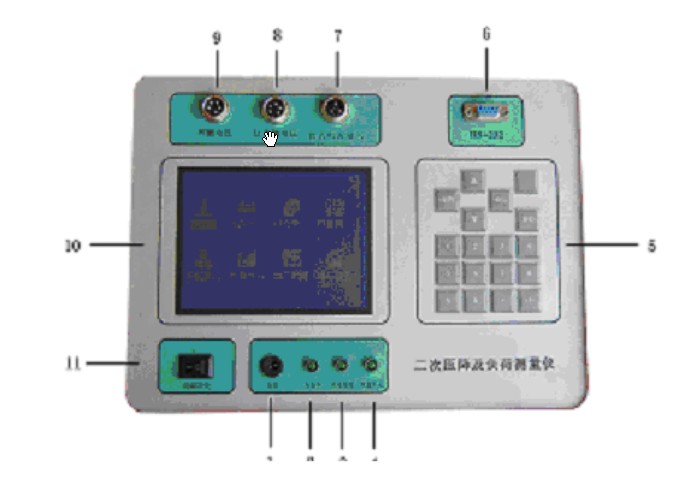

二次压降及负荷测试仪面板说明
①为充电电源
②为正在充电
③为充电已经充满
④为电量不足
⑤为操作按键
⑥为RS232通讯口
⑦为钳表电流输入
⑧仪表侧电压输入
⑨PT侧电压输入
⑩液晶显示器
?为电源开关
