TXS0108EPWR器件介绍

TXS0108EPWR是TI（德州仪器）生产的电压电平转换器芯片，具有8位数字模拟转换器，具备独立的可配置电源轨。

该器件采用TSSOP-20封装，可以在-40°C至85°C的工作温度范围内工作。TXS0108EPWR的输出通道数为Surface Mount，长度为6.5毫米，宽度为4.4毫米，高度为1.15毫米，适用于消费电子产品、音频、计算机和计算机周边等领域。此外，该器件符合RoHS规范，无铅，可用于 tape & reel (TR) 包装方式。

规格参数

  • 输入电压：1.2V至3.6V
  • 输出电压：1.2V至5.5V
  • 通道数：8
  • 数据速率：100 Mbps
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：-40 ℃
  • 安装方式：Surface Mount
  • 引脚数：20
  • 封装：TSSOP-20

TXS0108EPWR器件的优缺点

优点：

  1. 具有低功耗和高速的特点，可以支持1.65V至5.5V的逻辑电平转换，在低功耗模式下，静态电流非常低；
  2. 具备较高的信号质量和稳定性，有多个引脚和电源域，可以有效隔离不同的信号源和电源，避免相互干扰；
  3. 内建了过电压和过温保护电路，能够保护电路系统的安全和稳定运行；
  4. 采用了紧凑的封装和引脚设计，方便安装和布局。

缺点：

  1. 输入电压范围较小，需要严格控制输入电压以保证精度。
  2. 与其他电压电平转换器相比，价格较高。

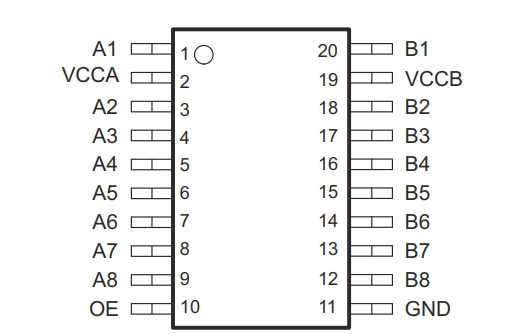

引脚图及引脚介绍

以下是TXS0108EPWR器件的20个引脚的详细介绍：

  • A1-A8：这是8个输入引脚，用于接收来自A端口的信号。
  • B1-B8：这是8个输出引脚，用于将信号传输到B端口。
  • VCCA：这是A端口的电源引脚，可接受1.2V到3.6V范围内的任意电源电压。
  • VCCB：这是B端口的电源引脚，可接受1.65V到5.5V范围内的任意电源电压。
  • OE：这是使能引脚，用于控制器件的工作状态。
  • GND：这是地引脚，用于为器件提供参考电平。

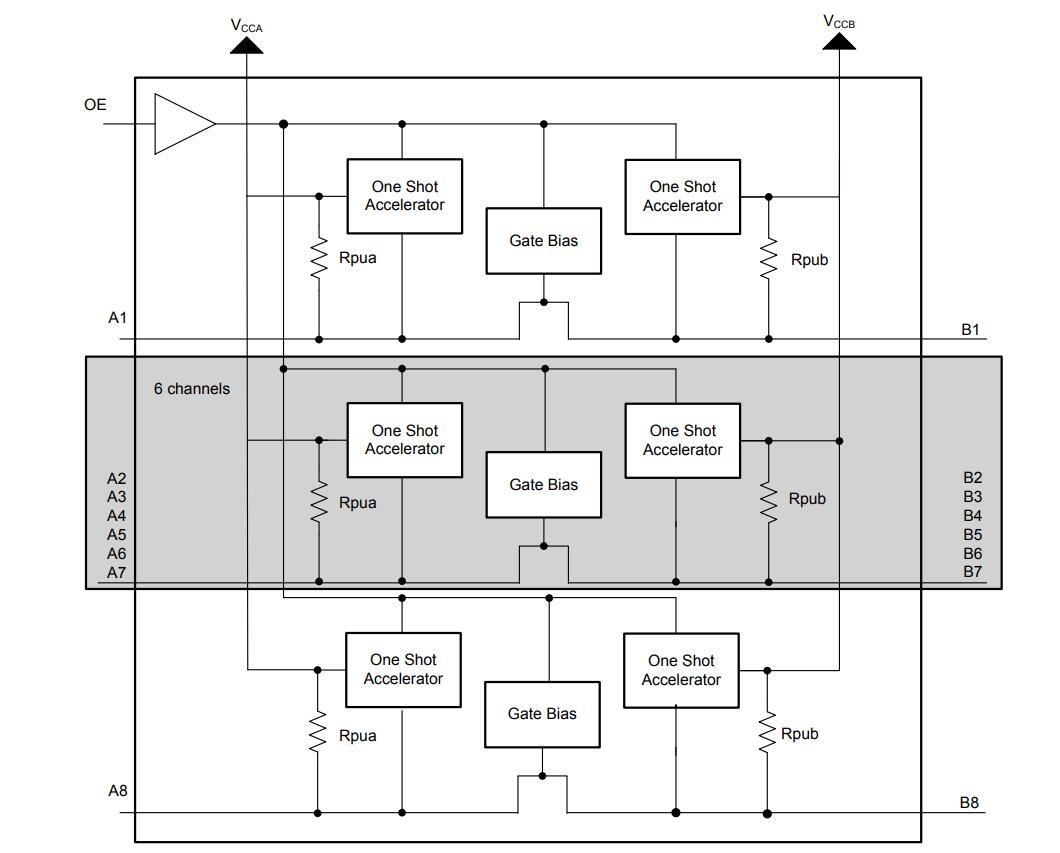

原理图及工作原理

TXS0108EPWR器件的工作原理，是通过两个独立的可配置电源轨，实现不同电压节点之间的任意低压双向转换。A端口设计用于追踪VCCA，VCCA接受1.2至3.6V电源电压；B端口设计用于追踪VCCB，VCCB接受1.65至5.5V电源电压。当输出启用（OE）输入为LOW时，所有输出均置于高阻状态。为确保上电或掉电时的高阻状态，OE应通过下拉电阻连接至GND，电阻的最小值由驱动器的电流源能力决定。

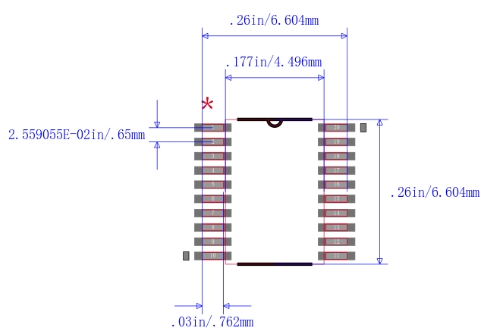

封装图

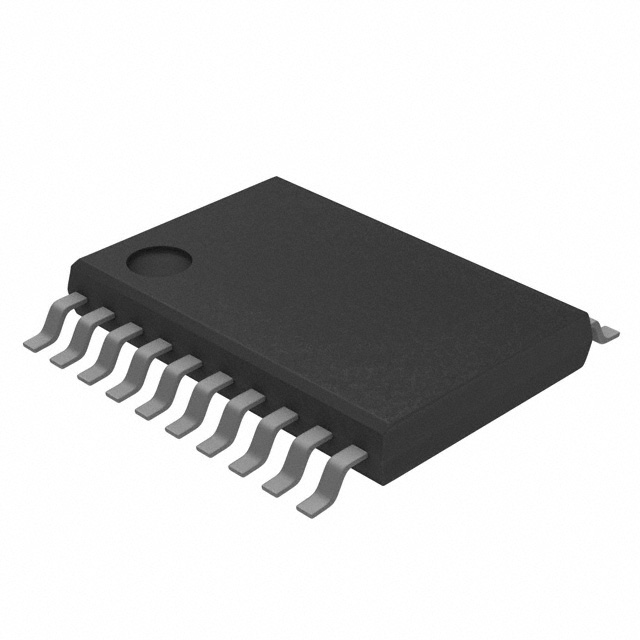

TXS0108EPWR器件的封装为TSSOP-20。封装图如下所示：

TXS0108EPWR在医疗器械中的运用有哪些创新点？具体应用案例有哪些？

TXS0108EPWR器件具有高精度，可以确保医疗器械的测量和控制过程的准确性。宽输入电压范围和低噪声特性，可以提高医疗器械的可靠性和稳定性。它采用TSSOP-20封装，体积小巧，容易集成到医疗器械中。TXS0108EPWR具有简单的操作和易于理解的控制逻辑，方便医疗器械的调试和维护。具备多种功能性特，可以用于多种医疗器械电路中，如血压计、血糖仪等，为医疗器械的设计提供了更多的选择和创新空间。

TXS0108EPWR器件在医疗器械中的具体应用案例：

  1. 可以用于血压计电路中，将袖带压力转换为输出电压，以测量用户的血压。
  2. 可以用于血糖仪电路中，将血液样本的血糖浓度转换为输出电压，以测量用户的血糖水平。
  3. 可以用于心电图机电路中，将心脏电信号转换为输出电压，以测量用户的心脏活动。
  4. 可以用于脑电图机电路中，将头皮电信号转换为输出电压，以测量用户的脑活动。
  5. 可以用于脉搏氧仪电路中，将手指或耳垂处的氧合血红蛋白浓度转换为输出电压，以测量用户的血氧水平。
  6. 还可以用于便携式监护仪电路中，将用户的生命体征信号转换为输出电压，以实时监测用户的身体状况。
