LAN8720A-CP-TR器件介绍

LAN8720A-CP-TR是美国微芯(MICROCHIP)推出的一款以太网PHY芯片，具有支持10/100Mbps数据传输、全双工/半双工自适应、MDI/MDIX自适应、远端唤醒功能、自动媒体侦听和自动谈判等特点。它采用3.3V供电，低功耗，并具有卓越的ESD保护水平。该器件采用QFN连接方式，便于安装和焊接，并且无需任何外部保护装置。

规格参数

  • 驱动器/接收器数量：2/2
  • 通道数：1
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：0 ℃
  • 电源电压：1.6V ~ 3.6V
  • 安装方式：Surface Mount
  • 引脚数：24
  • 封装：QFN-24

LAN8720A-CP-TR器件的优缺点

优点：

  1. 成本相对较低，适用于一些低成本的以太网设备中。
  2. 硬件电路设计相对简单，使用起来比较容易。
  3. 支持自动MDI/MDIX功能，可以减少用户的设置难度。
  4. 支持10M/100M全双工/半双工模式，可以满足不同的网络通信需求。
  5. 支持wol唤醒功能，可以让设备在远程进行开关控制。

缺点：

  1. 芯片的传输速率仅为10M/100M，无法支持更高的传输速率。
  2. 不支持MAC地址自动配置，需要用户手动设置MAC地址。
  3. 不支持1000M全双工模式，无法支持高速的网络通信。

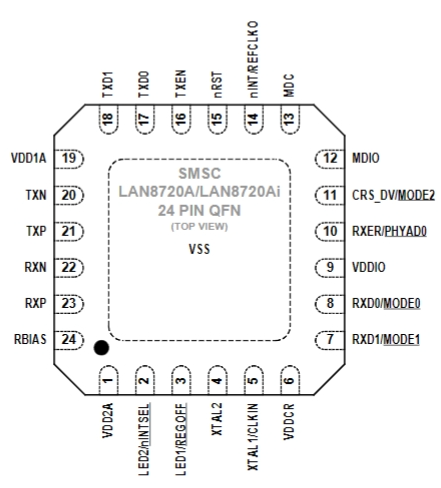

引脚图及引脚介绍

LAN8720A-CP-TR器件的24个引脚如下：

  • VDD1A、VDD2A: 电源输入，提供芯片所需的高/低电压。
  • LED1、LED2: 用于指示芯片的工作状态，通常为绿/红色。
  • XTAL1、XTAL2: 晶体振荡器，用于产生稳定的时钟信号。
  • VDDCR: 电压调节模块，用于调节电源输入的电压。
  • RXD0、RXD1: 接收数据。
  • VDDIO: 数字IO模块，提供芯片所需的数字信号输入/输出。
  • RXER: 接收中断信号，当接收数据准备好时，触发中断。
  • CRS_DV: 载波信号恢复模块，用于恢复载波信号。
  • MDIO: 媒体独立接口，用于与外部设备进行通信。
  • MDC: 媒体独立时钟，用于同步外部设备的时钟输入。
  • nINT: 非中断引脚，用于与其他外部设备进行通信。
  • nRST: 复位引脚，用于重置芯片。
  • TXEN: 发送启动引脚，用于启动芯片的数据传输。
  • TXD0、TXD1: 数据输入。
  • TXN、TXP: 数据输出。
  • RXN: 数据输入。
  • RXP: 数据输出。
  • RBIAS: 参考电压输入，用于提供芯片所需的参考电压。

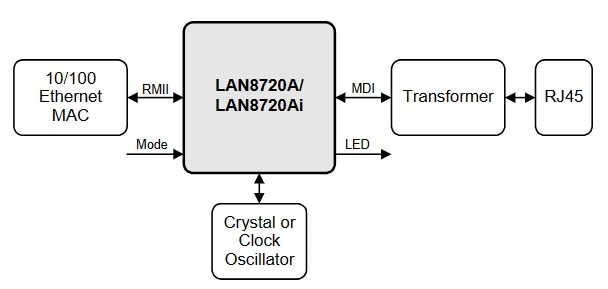

原理图及工作原理介绍

LAN8720A-CP-TR器件是一款以太网PHY芯片，负责将MAC层发送和接收的信号转换为可用于网线传输的电信号。具体工作原理如下：

  1. 发送数据时，从MAC层接收到的数据被编码成数字信号，然后通过LAN8720A-CP-TR转换为可用于网线传输的电信号，再通过网线传输到网络中。
  2. 接收数据时，从网络中接收到的数据先经过RJ45接口和变压器传输到LAN8720A-CP-TR中，LAN8720A-CP-TR将其转换为数字信号，然后传输到MAC层进行处理。

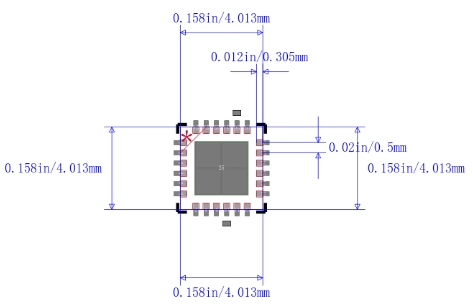

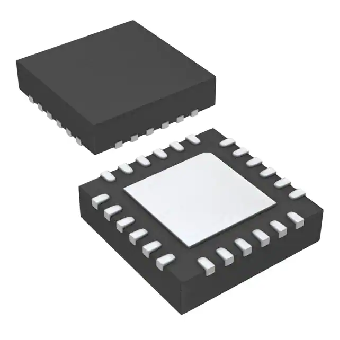

封装图

LAN8720A-CP-TR器件的封装为QFN-24。封装图如下所示：

LAN8720A-CP-TR器件的应用领域有哪些?

  1. 可以用于智能手机、平板电脑、笔记本电脑等消费电子产品中的以太网通信。
  2. 可以用于工业控制系统、企业局域网络等需要高速数据传输和以太网通信的领域。
  3. 可以用于无线通信系统中的以太网接入，如Wi-Fi网络、蜂窝网络等。
  4. 还可以用于数据传输设备中，如光纤传输设备、高速数据传输交换机等。
