我使用INA333放大器作为我的电路中放大器，根据规格书放大倍数G=1+(100K/Rg);我用100k、47k、15k电阻分别接在了第1和8脚之间，电源是3.3v，REF脚接1.25V,我输入了0.246v电压，在Rg=15k时，输出是0.444v（这是相对于1.25v的电压），不知其故，望TI工程师予以解答。谢谢！
INA333放大问题，使用外部电阻不可以输出预期电压
wei su 提问时间: 2023-08-22 14:11:06 / 已解决
如需获得 13个回答
Vivian Zhang 回答时间: 2023-08-22 14:38:45你好！
反相端缓冲级输出饱和了：
相对于Vref 输出值 应该为 0.246 * (50/(50+15)) + 0.246 = 0.435V，这跟你测量的值是一致的。
你电路的输入共模电压超过了INA333 在 3.3V供电的时候允许的输入范围。
- Vivian Zhang 回答时间: 2023-08-22 14:56:09
对于三运放结构的仪表放大器，反相端的缓冲级的理论输出电压为 V = Vn - (50k/15k)(Vp - Vn) = - 0.82V 这在供电为 0 ~ 3.3 时是不可能实现的。
kai huang1 回答时间: 2023-08-22 15:23:26秋之初，你好！
这里算输出值不是0.246*（100/15）+0.246的么，还是说ina333 工作不在线性去这个公式就不适用了，这里的50 是怎么来的？谢谢。
Andy Tan 回答时间: 2023-08-22 15:45:57HI KAI,
你可以看下这个帖子，对于这单电源下仪表运放输出饱和问题讲得比较详细：
http://www.deyisupport.com/question_answer/analog/amplifiers/f/52/t/15286.aspx?pi2132219853=2
- kai huang1 回答时间: 2023-08-22 16:02:59
HI Andy ，本人才学疏浅，看的不大懂不过我会好好看看，现在有问题着急解决，麻烦Andy帮忙，我用INA333 做信号放大，信号22k，发现放大倍数有问题 ，黄色的是输入的差分信号交流耦合；rg=2K;蓝色为输出对电源地的信号，直接耦合，这里我用电池供电，

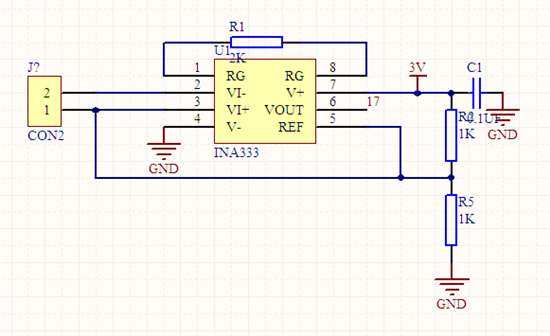

kai huang1 回答时间: 2023-08-22 16:23:40 电路图
- Andy Tan 回答时间: 2023-08-22 16:44:10
Hi Kai,
你邮件里面提到输入采用的是交流耦合？
如果是这样的话，是否有可能是输入信号在经过交流耦合之后在仪表运放输入端已经衰减了，直接测量下仪表运放的两个差分输入端之间的波形(VIN+,VIN-)，不太确定你上面贴出的波形是示波器出来的信号还是仪表运放的两个差分输入端之间的波形.
- kai huang1 回答时间: 2023-08-22 17:14:01
你好Andy，不好意思图忘记发了，然后我发帖了，不好意思在别人的帖里发帖，谢谢你的回答，http://www.deyisupport.com/question_answer/analog/amplifiers/f/52/t/72949.aspx这是我的帖子
- Andy Tan 回答时间: 2023-08-22 17:35:15
没事，如果有什么问题欢迎继续回帖。不过我觉得从现象来看，这个应该不是饱和的问题。
出现输出增益不对，但是波形正常，可以考虑交流耦合，电路带宽方面的原因造成的衰减，以及你提到的测量问题。
- kai huang1 回答时间: 2023-08-22 18:01:04
非常感谢你的回答，这个放大的倍数和我输入信号有关系，后来，输入信号43mv 输出2.4V，这放大倍数正常，只是输入信号小了，放大倍数就小了，这有可能信号太小，计算误差比较大，然后有人也说这受增益带宽积的影响，放大倍数太高，在一定的频率下可能就会衰减；以后我会注意的，谢谢解答
- Andy Tan 回答时间: 2023-08-22 18:21:01
只是输入信号小了，放大倍数就小了，这有可能信号太小，计算误差比较大
INA333是属于精密仪表运放，共模抑制比很高，关于你提到的这点需要进一步的验证。
对的，增益带宽积限制了在一定输入信号频率下的输出增益。
- kai huang1 回答时间: 2023-08-22 18:38:58
对，就是这样，就是受到了增益带宽积的限制，10k 只能放大31倍左右，1k就可以了，谢谢你耐心的解答
- Andy Tan 回答时间: 2023-08-22 19:07:10
好的，有什么问题欢迎发帖，大家一起讨论！
