总结

本文介绍了Keil®的µvision配置中所需的步骤，以确保在使用事件记录器时给出正确的时间测量值。


STM32CubeMX设置

在本例中，我们使用STM32L746 Nucleo板。这些指示也可以应用于任何其他STMicroelectronics板。我们使用STM32CubeMX来创建该项目。

1.使用STM32CubeMX创建一个新项目，并在选择器窗口中选择MCU零件号。
a.双击STM32L476RGT3零件号开始新项目。

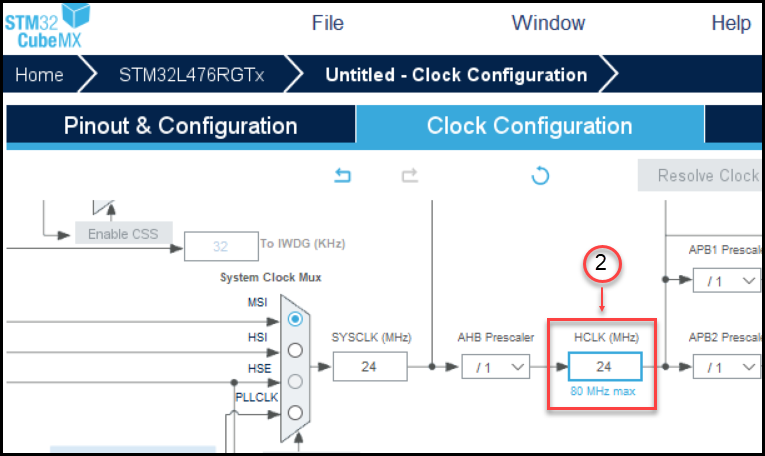

2.在时钟配置选项卡下，将HCLK的值调整为24MHz。

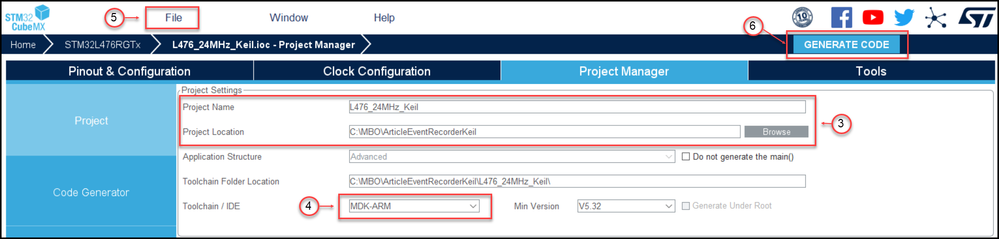

3.在项目经理选项卡下，在项目设置中选择项目位置和项目名称。
4.通过在项目设置中选择“MDK-ARM”，为Keil®选择工具链/IDE。
5.单击[文件]，然后选择[保存项目]。
6.接下来选择[生成代码]生成代码并启动Kiel IDE。

Keil®配置

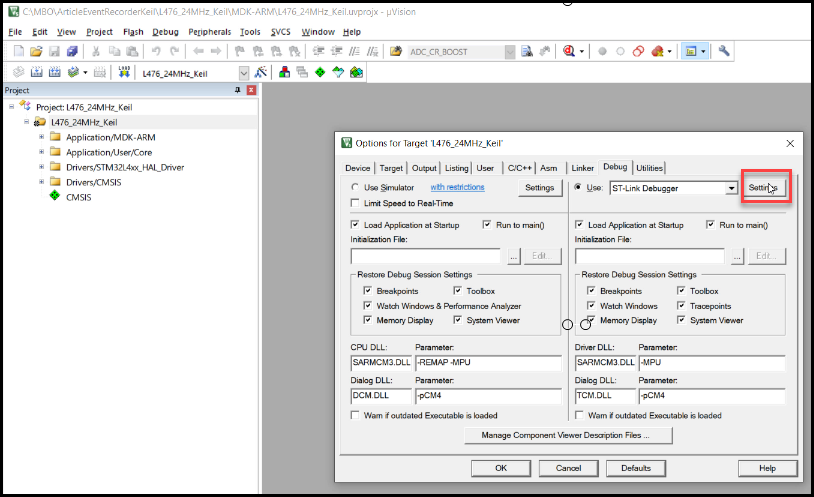

1.在Keil®中，在项目窗口中突出显示项目名称，然后选择[project][options for Target'<project-name>']，然后选择[Debug]选项卡。选择使用“ST-LINK Debugger”右侧的[settings]按钮，调出Target Driver Setup（目标驱动程序设置）窗口。

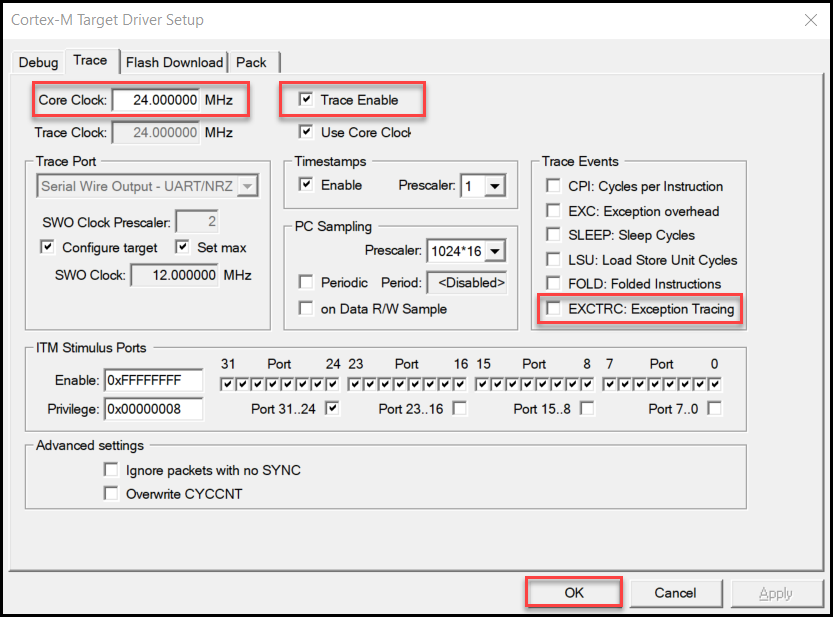

2.选择[Trace]选项卡。然后将核心时钟调整到正确的频率，在我们的示例中为24Mhz。选择[跟踪启用]。取消选择[EXCTRC:异常跟踪]。单击“确定”

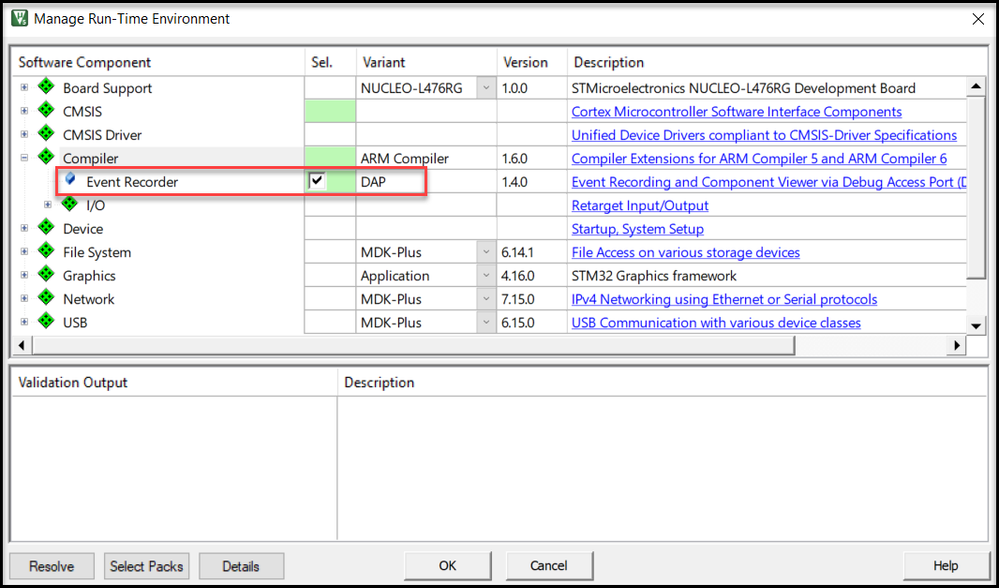

3.选择[项目]->[管理]->[运行时环境]，调出管理运行时环境。展开编译器选项并通过DAP选择事件记录器。选择“确定”

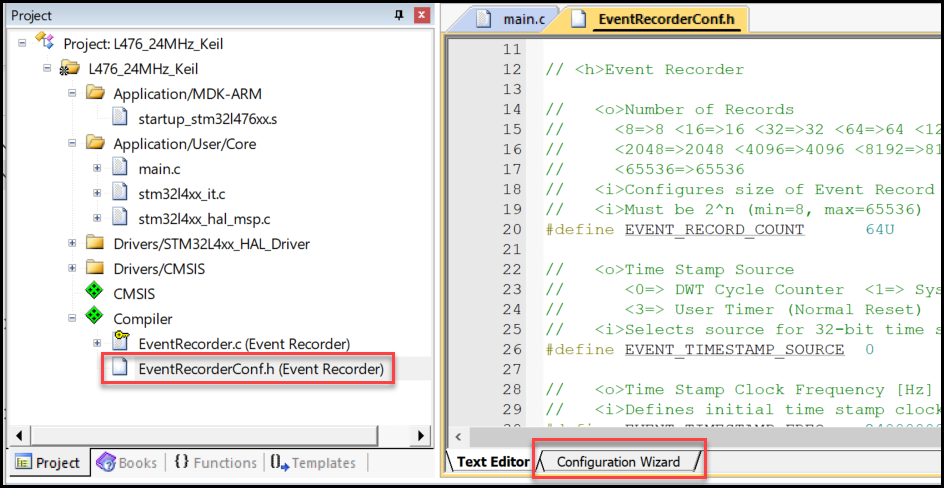

4.在项目窗口下找到编译器列表，然后双击“EvenRecorderConf.h”文件。单击EventRecorder.h查看窗口底部的[配置向导]。

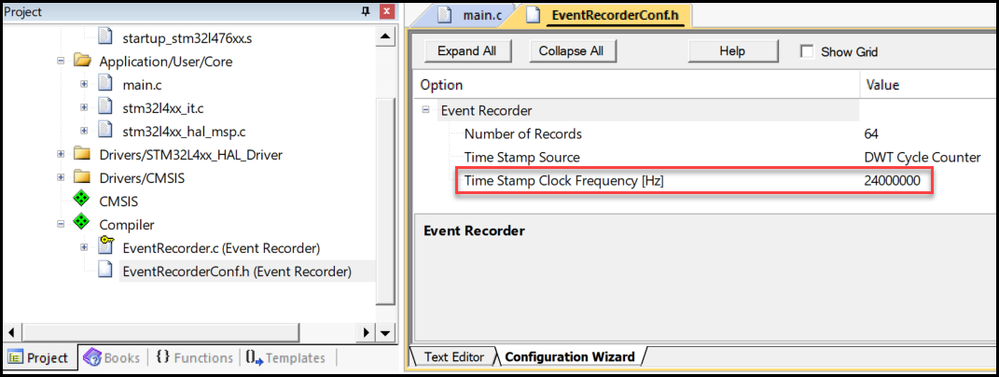

5.在配置向导中，展开事件记录器列表，并输入您为设计设置的HCLK频率。24000000赫兹。

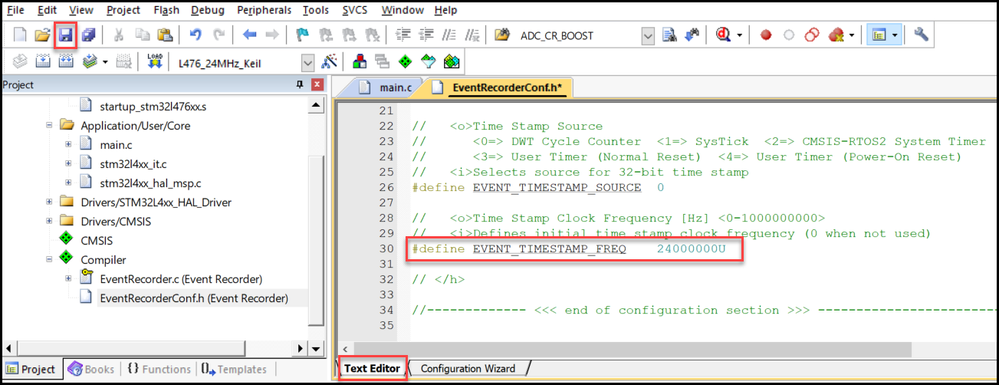

6.单击[文本编辑器]选项卡打开EventrecorderConf.h的文本编辑器，使用向导确认EVENT_TIMESTAMP_FREQ的设置已正确更新。保存文件。



代码设置

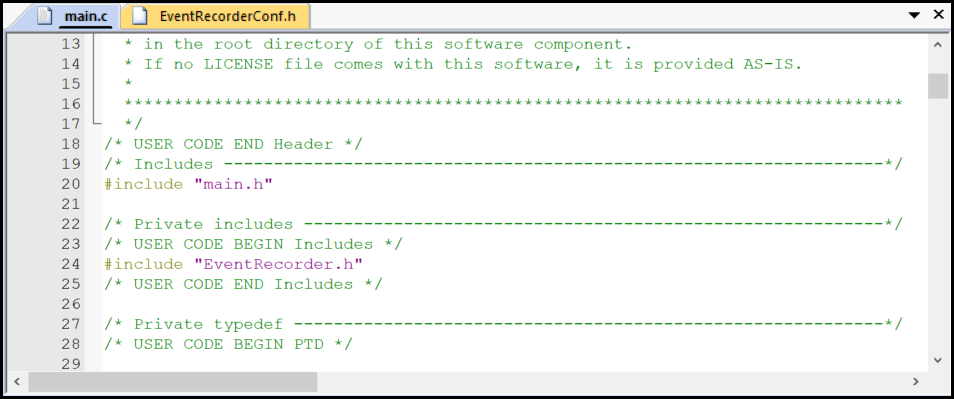

1.将事件记录器头文件添加到main.c文件的include部分；用户代码之间包含部分。

#包括“EventRecorder.h

如下所示：

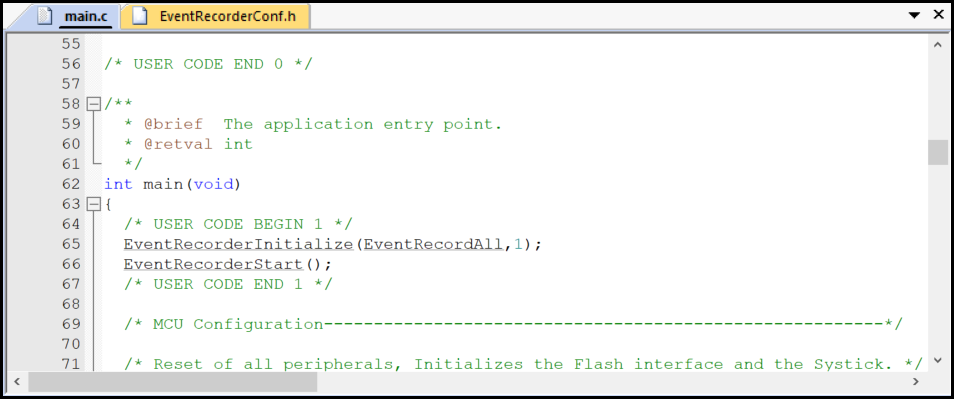

2.通过在main（）的开头添加以下两行，初始化并启动事件记录器。

EventRecorderInitialize（EventRecordAll，1）；
事件记录器开始（）；

如下所示：

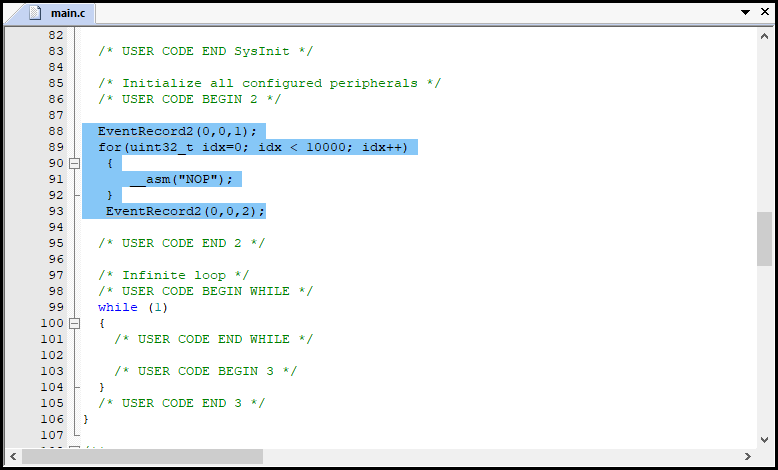

3.使用EventRecorder.c文件中的EventRecord2（）函数标记要测量的代码段的开始和结束。我们将在事件中使用标识符值“1”和“2”来分别标记乞讨和结束。一个简单的循环用于对这个练习进行计时。

例如：

/*用户代码开始2*/

事件记录2（0,0,1）；
对于（uint32_t idx=0；idx<10000；idx++）
{
__asm（“NOP”）；
}
事件记录2（0,0,2）；

/*用户代码端2*/

如下所示：



编译和调试项目

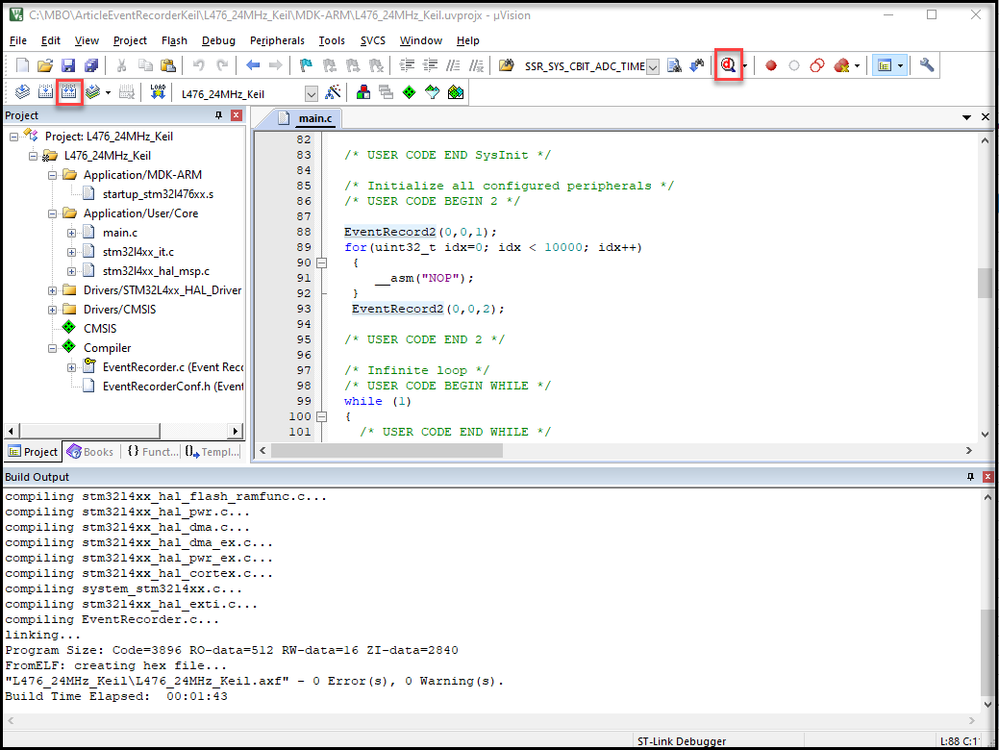

1.构建项目，然后选择间谍玻璃来调试应用程序。



分析窗口

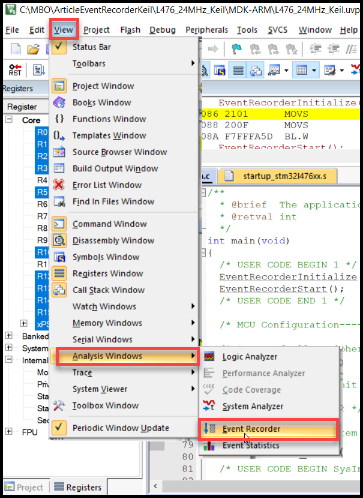

1.打开事件记录器的分析窗口。选择[视图][分析窗口]，然后选择[事件记录器]。

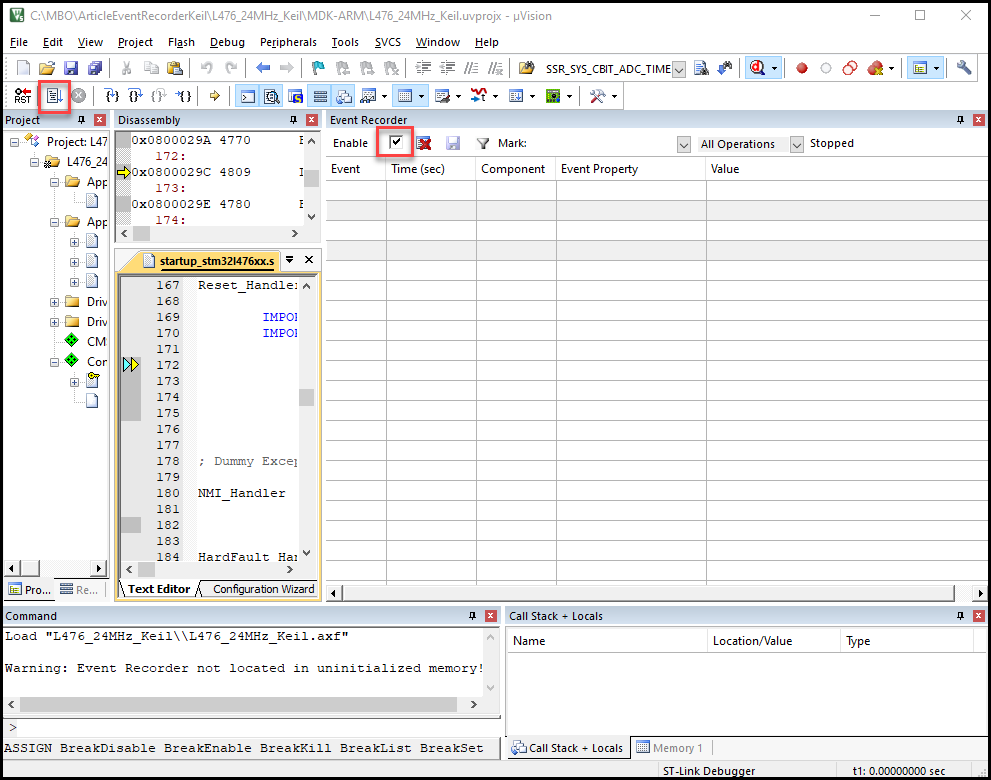

2.选中事件记录器“启用”框后，选择“启动代码执行”图标按钮。

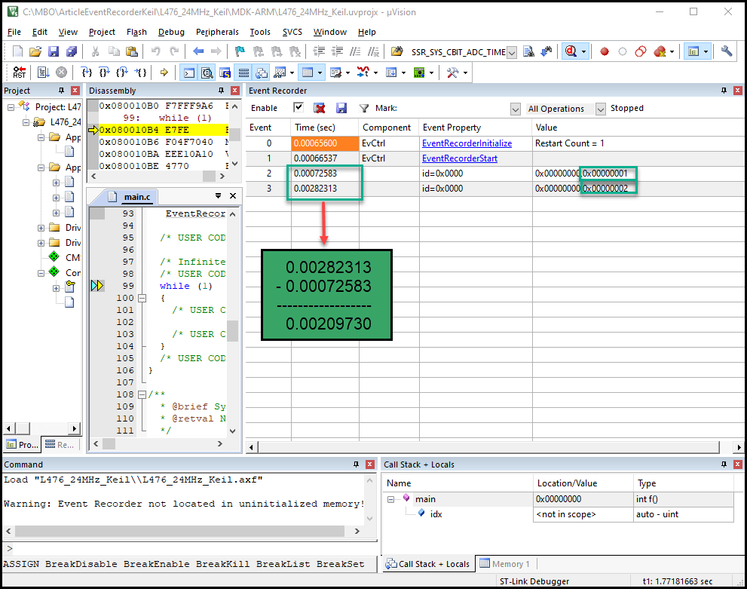

3.结果应在几分钟内显示，显示标记1和2发生的时间事件。两个事件之间的时间差表示在两个EventRecord2（）命令之间执行代码所需的时间。

对于这个例子，找到两个时间事件之间的差异得到2.09730毫秒。



























其他信息

有关使用事件记录器的更多详细信息，请访问Keil®的网站：
https://www.keil.com/pack/doc/compiler/EventRecorder/html/er_use.html
