输入
输出
IN是一个带直流分量的矩形波，经过RC之后，基本成了一个没有直流分量的矩形波，波形幅值高电平16.5mv，低电平接近0
经过运放放大之后还是一个矩形波，高电平大约是896mv，低电平720mv
请教一下，为什么运放输出不是高电平接近896mv，低电平是0 的矩形波呢?
LMV324放到方波输入输出不成比例
zhiman yao 提问时间: 2023-10-16 13:30:06 / 已解决
如需获得 8个回答
Amy Luo 回答时间: 2023-10-16 13:48:02- zhiman yao 回答时间: 2023-10-16 14:05:37
我的本意是这个运放的输入电压是一个方波,方波高电平是16.4mv,低电平接近0V,
放大48倍,那么输出方波的高电平应该是787.2,低电平至少应该是接近0吧,现在是大约896-176=720mv
- zhiman yao 回答时间: 2023-10-16 14:27:02
VOL Low level output voltage
Vid = -100 mV, Tmin ≤ Tamb ≤ Tmax,
RL = 10 kΩ 40 180 mV
数据手册上面VOL最小可以输出到40mV
- Amy Luo 回答时间: 2023-10-16 14:45:09
您好，您是看的这个数据手册吗：www.ti.com.cn/.../lmv324
您是几伏供电，输出您看的是Vo Output swing输出电压摆幅这个参数吗
- zhiman yao 回答时间: 2023-10-16 15:15:44
是的 LMV324 TSSOP封装的 是5V供电
- zhiman yao 回答时间: 2023-10-16 15:47:25
会不会是Ib的影响呢
user6077941 回答时间: 2023-10-16 16:16:43同意，建议测一下T1的电压情况
Amy Luo 回答时间: 2023-10-16 16:34:50 有可能是，建议测一下运放同向端波形。

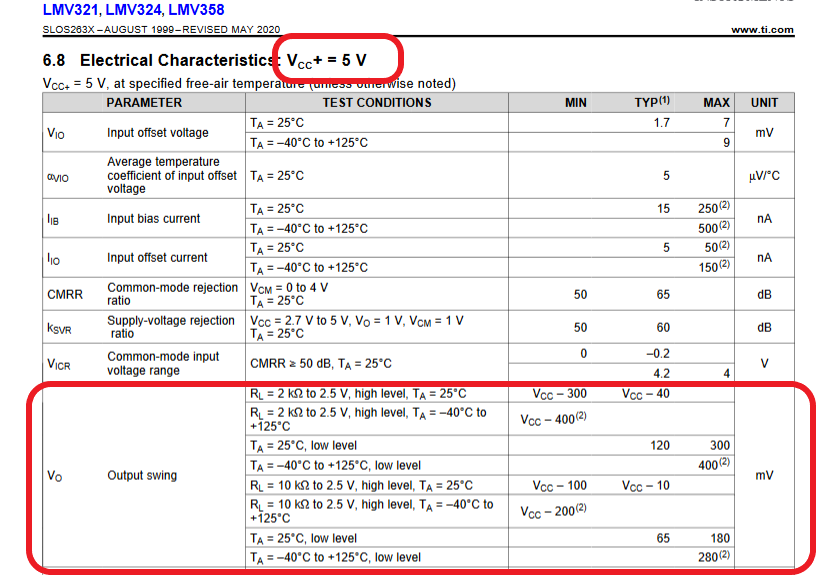

在5V供电下，输出摆幅范围：
