INA253: DCDC电感电流交流分量测试

您好，

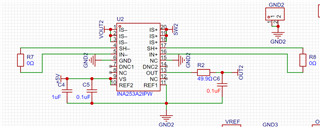

应该可以的，您可以附上电路图吗？您输入电流幅值和频率是多少？也建议您同时附上输入信号和输出信号的波形图；

您测量的直流部分，其输出幅值是正确的吗？

该方案选用的是400mv/A的芯片，INA253的输入串入buck电路电感和SW的中间；CH1为电感电流，负载为2A，di也是2A左右；CH2为INA253的输出波形。按理说输出应该是在3.3V（2.5V+800mv）偏置基础上，生成一个类似输入电流的锯齿波电压，但是输出波形看起来不对。直流部分看起来像是正确的，请教一下是电路那里配置的不对吗？

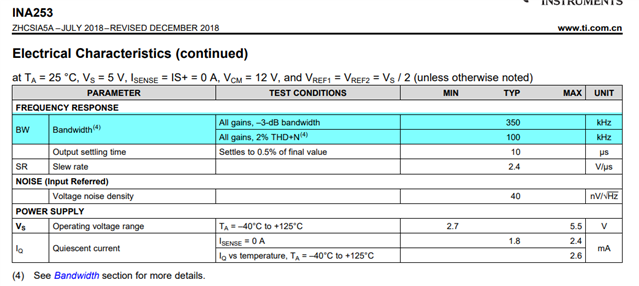

看示波器中波形频率大概是1MHZ，而INA253的-3dB带宽是350KHZ，超过这个频率INA253就失去了放大能力，我想应该是这个原因造成的，您可以先确认下电感电流的频率吗？

频率确实是1MHz，请教一下像这种高频的电流有什么测试方案推荐吗

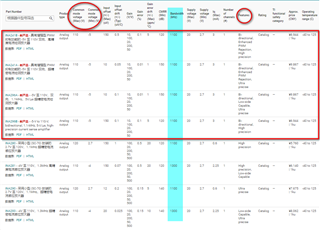

支持1MHZ的单通道的有以下型号，如果您需要双向电流检测，那么只能从前4个中去选：

好的，感谢

别客气~

还想请教一下，我刚才用一个100KHz的buck方案试了一下，2A的负载，di 3.1A 左右，此时vref2是悬空状态，vref1接地。这个输出的基准是对的吗；还有就是输出不知道为啥有个交流分量，很奇怪。。。

我也试过把vref2再次接到VS，但是好像不是以VS的一半为基准了

您为什么将vref2悬空呢？在datasheet中没有这种用法，因此不知道输出基准是什么？

不知道悬空vref2是否对INA253产生损坏使得输出基准不再是VS的一半，您换个新的INA253，电路输出是否恢复正常？

更换芯片后，输出交流串扰还是没有消除

需要先向您确认几点；

您还是使用的400mv/A的芯片吗？如果这样的话，输入“2A的负载，di 3.1A 左右”电流，输出电压应该以3.3V（0.5Vs+400mV/A*2A）为中心变化，但是输出信号最大幅值都到5.6V了，您是使用5V电源供电吗？输出电压不应超出供电电压。

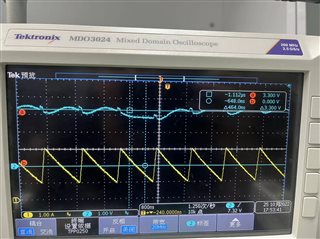

所附的3个图片中，图1是其他两个的展开显示吗？或者说图2和图3是什么波形？

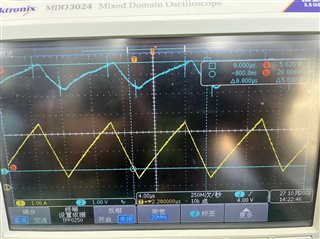

是的，图1是图2的展开，每格的时间分别是4us和10ms；图3测的是图2的交流信号。现在困惑的就是这个交流信号怎么来的？

看图2，每格时间10ms的话，这个交流成分大概是20ms的周期，频率为50HZ，因此是工频干扰。
