如何使用STM32CubeIDE在SD卡上创建文件系统？

介绍

数据记录应用程序需要在一段时间内存储大量数据。SD卡是存储数据的方便解决方案，许多STM32产品都包含适当的硬件接口。使用标准文件系统在SD卡上写入数据可确保在其他设备或计算机上可以轻松访问数据。使用STM32系列微控制器可用的各种ST工具，可以很容易地添加文件系统和SD卡驱动程序。
本文向您展示如何使用STM32和ST工具集在SD卡上创建文件系统。


预备知识

STM32探索套件和评估板包括一个SD卡插槽。虽然本示例使用STM32F746G-DISCO板，但也可以使用任何其他带有SD卡插槽的STM32板，同时对不同目标板的软件配置进行适当更改。
  • 硬件：STM32F746G-DISCO

  • 软件：STM32管


步骤

  1. 打开STM32CubIDE

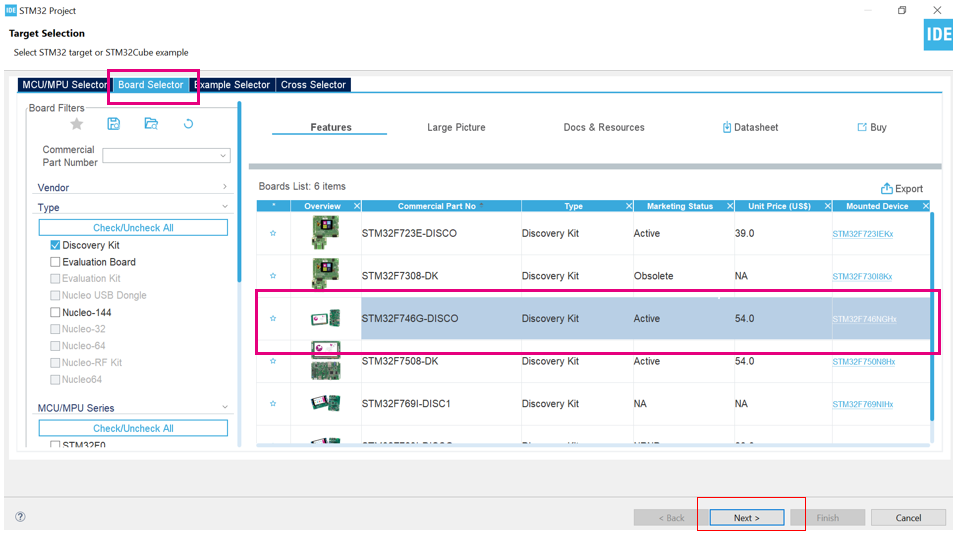

  2. 创建一个新的STM32项目并选择STM32F746G-DISCO模板

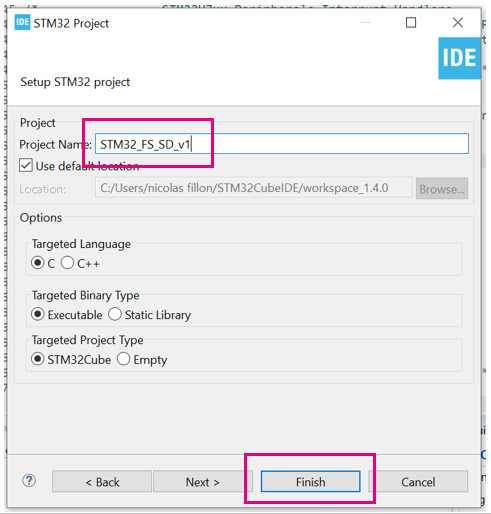

  1. 为您的项目命名，然后单击“完成”

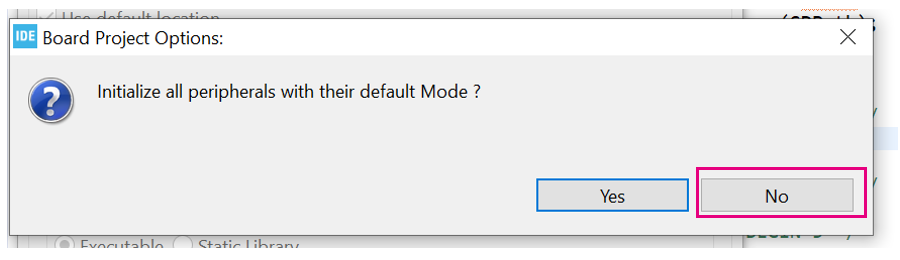

  1. 选择“否”作为板项目选项


我们将使用板配置文件中的预设外围设备配置。

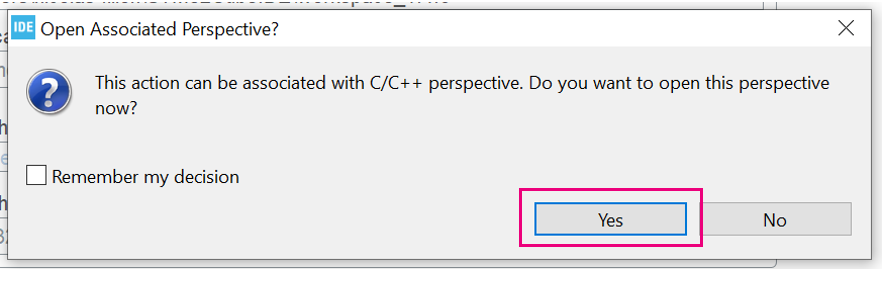

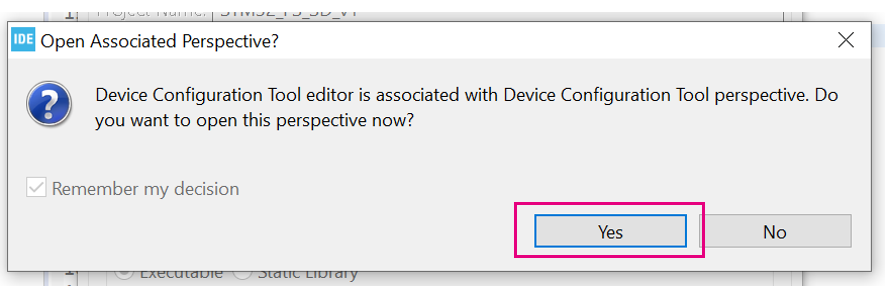

  1. 打开“关联透视”，单击“是”

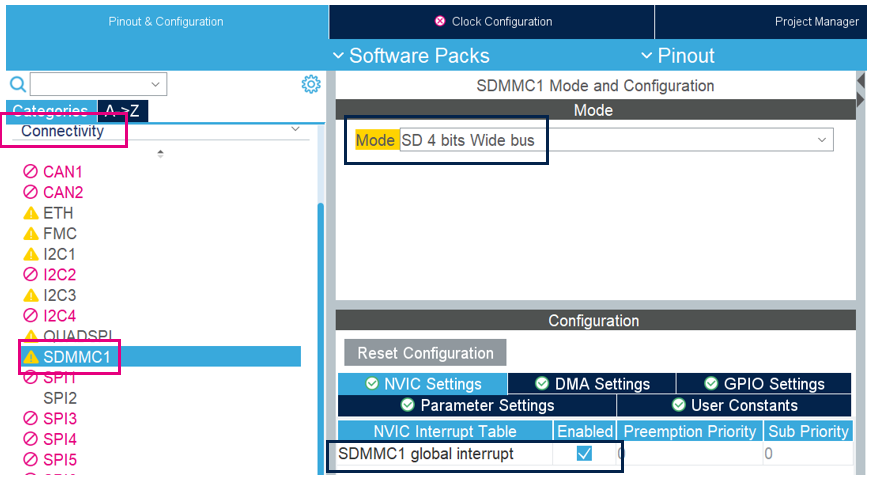

  1. SDMMC配置

SDMMC是一种可用于连接SD卡的外围设备。

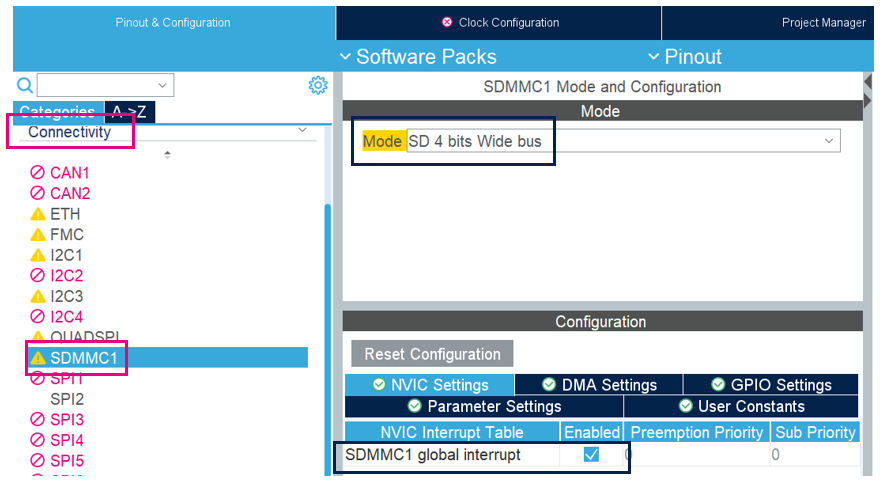

  • 在“连接”中的“SDMMC1”中启用“SD模式”，并启用全局中断


  • 在“连接”中的“SDMMC1”中启用“SD模式”，并启用全局中断
  1. FatFs配置
FatFs是一个开源的文件系统中间件。它集成在STM32多维数据集库中。

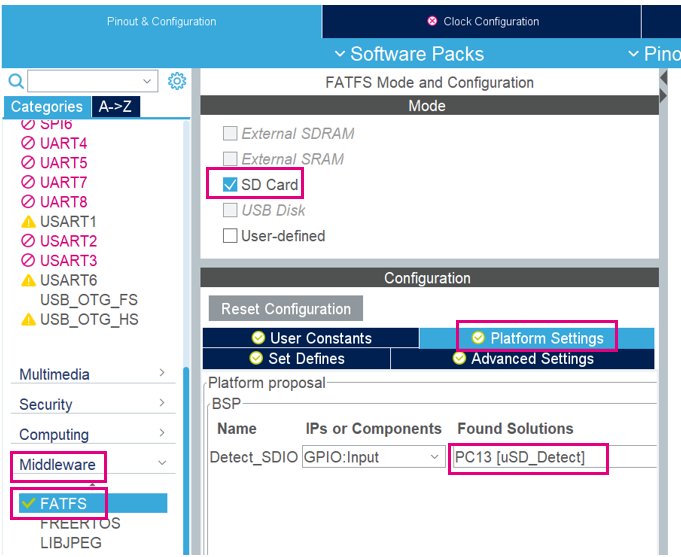

  • 在“MiddleWare”中将FatFs配置为SD卡模式
  • 在平台设置中选择PC13作为Detect_SDIO

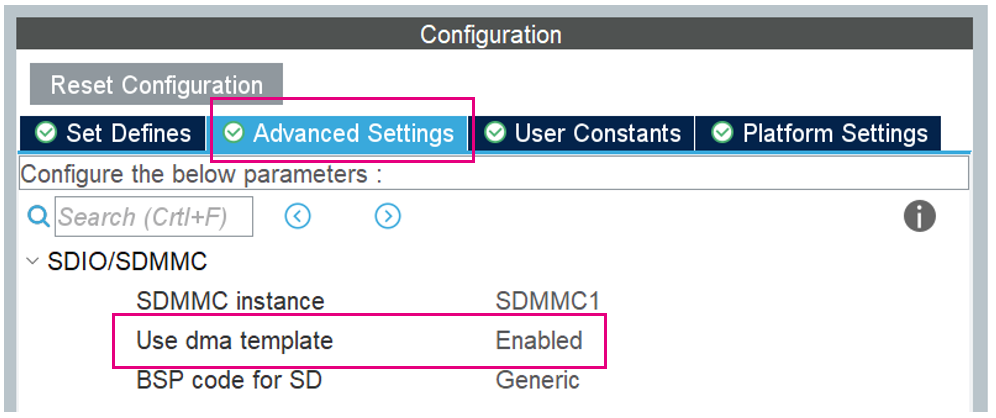

  • 使用默认设置为TX和RX添加DMA

这将允许实现最佳性能。

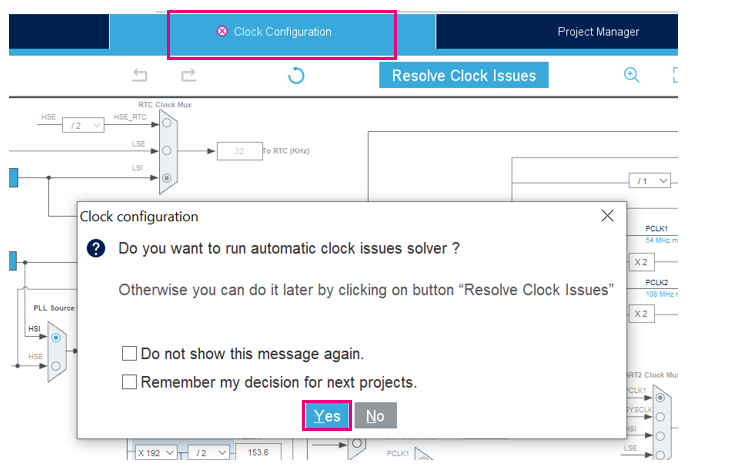

  1. 时钟配置

  • 转到时钟配置选项卡，然后按是以解决时钟问题

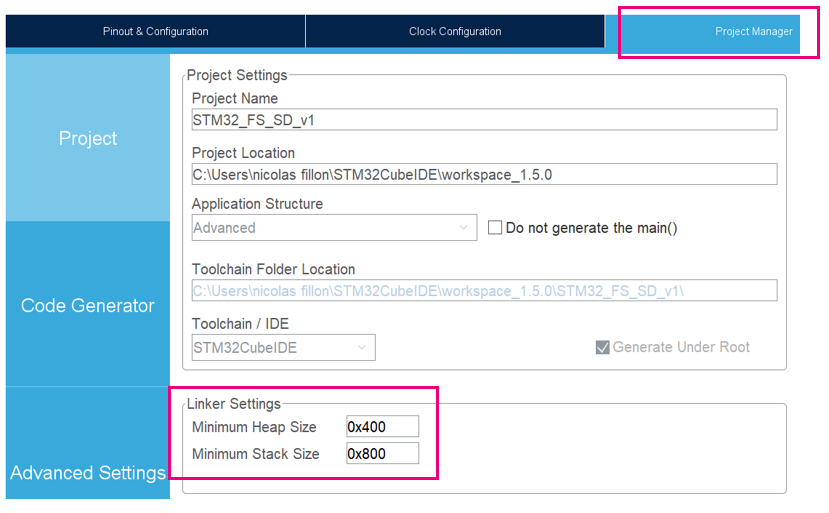

  1. 项目经理设置：
  • 在项目管理器选项卡中，增加堆和堆栈大小，因为我们使用的FatFs中间件需要更多内存：
  1. 代码生成

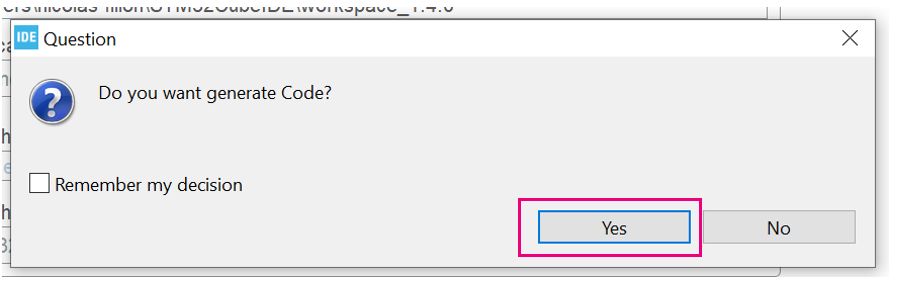

  • 现在保存项目以生成代码：
  1. 打开关联透视

  1. 添加代码
/*用户代码开始1*/FRESULT res；/*FatFs函数公共结果代码*/uint32_t字节写入，字节读取；/*文件写入/读取计数*/uint8_t wtext[]=“STM32 FATFS非常有效！”；/*文件写入缓冲区*/uint8_t rtext[_MAX_SS]；/*文件读取缓冲区*/*用户代码结束1*/…/*用户代码开始2*/if（f_mount（&SDFatFS，（TCHAR const*）SDPath，0）！=FR_OK）｛Error_Handler（）；｝else｛if（f_mkfs（（TCHAR const*）SDPath，FM_ANY，0，rtext，sizeof（rtext）！=FR_OK（void*）&byteswritten）；如果（（byteswriten=0）||（res！=FR_OK））｛Error_Handler（）；｝else｛f_close（&SDFile）；｝｝｝f_mount（&SDFatFS，（TCHAR const*）NULL，0）；/*用户代码端2*/

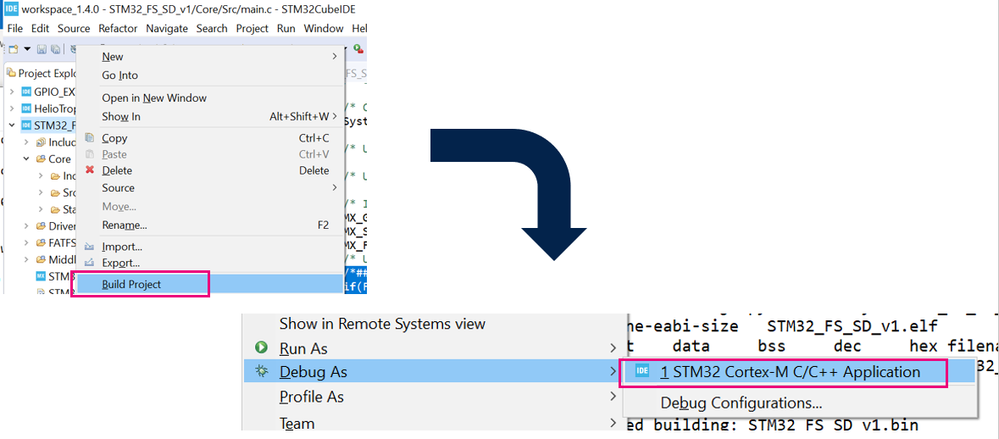

  1. 构建并闪存代码

当代码被执行时，SD卡将被格式化并写入一个文件，您可以用SD卡读卡器检查内容。


链接

STM32管：
STM32CubeIDE-STM32集成开发环境-STMicroelectronics
脂肪脂肪酸
FatFs-通用FAT文件系统模块（elm-chan.org）


视频

这是一个视频，解释了如何使用STM32CubeIDE在SD卡上创建文件系统，如本文所述。
STM32–在SD卡上创建文件系统-YouTube
