A.软启动电路防止在启动过程中电路中的突然电流流动。它通过最小化启动过程中的多余电流来减缓输出电压的上升速度。保护设备或电子元件免受瞬时高输入电流造成的损坏是有用的。由于这种高输入电流，一些电流受限且负载调节不良的部件可能会损坏。在这里，我们正在使用电压调节器IC LM317和一个PNP晶体管公元前557年。



所需材料

  • LM317可调电压调节器IC
  • BC557-PNP晶体管
  • 二极管–1N4007
  • 电阻器-（1k、5.6k、47k）
  • 电容器-（0.1uf，22uf）
  • 输入电源-9V
  • 面包板



LM317电压调节器IC

这是一款可调节的三端电压调节器IC，输出电流值高达1.5A。LM317 IC有助于电流限制、热过载保护和安全操作区域保护。它还可以为高压应用提供浮动操作。如果我们断开可调节端子，LM317仍将有助于过载保护。它有一个典型的线路和0.1%的负载调节。这也是一个无铅设备。

它的工作和存储温度在-55到150°C的范围内，并提供2.2A的最大输出电流。我们可以提供3v-40v DC和i的输入电压t可以提供1.25伏至37伏的输出电压通过在LM317的可调PIN上使用两个外部电阻器，我们可以根据需要进行更改。这两个电阻器作为分压电路工作，用于增加或减少输出电压。

LM317引脚

Pinout of LM317

了解有关使用的详细信息此处为LM317电压调节器.

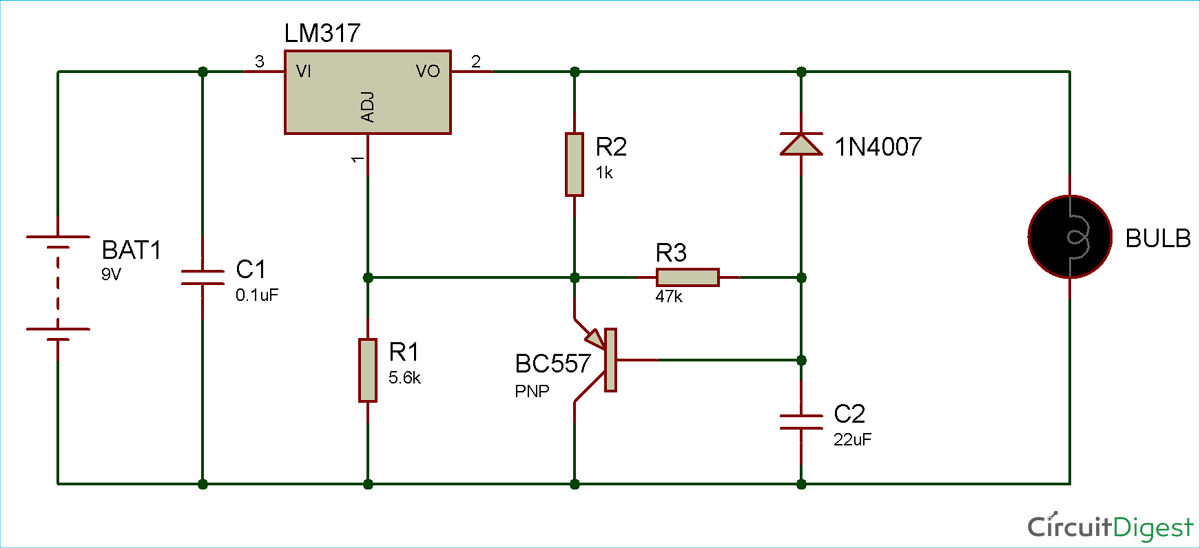

软启动电路图

Soft Start Circuit for Power Supply



注：输入电压应始终高于所需输出电压（LM317最大输出为37V）（至少+3V）。

在这里，我们连接了一个带有软启动电路的灯泡，使灯泡慢慢发光到最大亮度。你可以通过改变电容器的值来改变灯泡的发光率，就像增加上升时间增加电容器C2的值一样。

Soft Start Circuit Hardware



软启动电路的工作

在这里，我们使用LM317，这是一种线性正电压调节器IC，无论何时处于欠载或过热状态，它都会自动降低输出电流。

BC557 PNP晶体管和电容器C2的组合有助于电路逐渐增加输出电压。

最初，当电容器未被充电时，电路的输出电压被定义为：

VC1+VBE+1.25伏
= 0 + 0.7 + 1.25
=1.95伏



其中，VC1是电容器两端的电压，VBE是基极到发射极的电压，1.25是LM317的最小输出电压。

随着电容器C2两端的电压增加，Vout以相同的速率上升，并达到根据电阻器的值设置的期望输出电压。因此，当输出电压达到期望值时，晶体管截止。

因此，当我们启动电源时，灯泡会根据两端的电压开始变亮。因此，这个电路可以防止电流突然涌入电路，从而防止设备损坏。



软启动电路的优点

  • 用于减少浪涌电流，提高设备的耐用性。
  • 提高效率
  • 软启动电路便宜且体积小
  • 与电机一样，软启动器用于泵电机和其他工业电机。
