用于控制交流风扇转速的简单风扇调节器电路
通用交流风扇调节器电路主要用于改变风扇的速度。在这个项目中，我们将建造自己的风扇…
通用交流风扇调节器电路主要用于改变风扇的速度。在这个项目中，我们将用最少的部件建造自己的风扇调节器，以提高效率。通常，当与不同的风扇调节器电路一起使用时，风扇会产生嗡嗡声，我们的电路使用二酸和一个三端双向可控硅开关并且产生最小到没有嗡嗡声的噪音，工作起来很有魅力！我们还设计了多个风扇转速控制电路并且还实现了物联网控制它们的技术，如果你感兴趣的话，继续看看这些令人惊叹的电路，以供参考。
构建交流风扇调节器所需的部件
构建所需的组件一三端双向可控硅开关风扇调节器电路如下所示：
- 500k欧姆电位计
- 英国电信136三端双向可控硅开关
- 数据库3二酸
- 0.1uf/400v电容器
- 10k欧姆电阻器
- 2针接线板

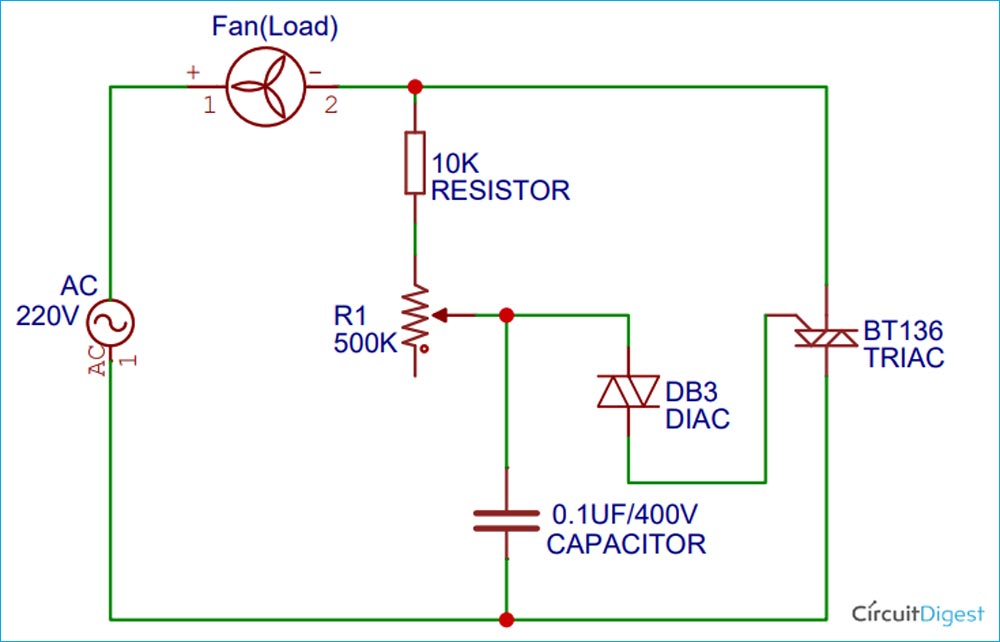

交流风扇调节器电路图
这个交流风扇调节器电路图如下所示。220V交流电源电压作为风扇（负载）一端的输入，风扇的另一端连接到10K欧姆电阻器的一条腿。10K欧姆电阻器将连接到500K欧姆电位计的一个端子，而输出端子将短路并连接到二酸以及连接到0.1uF电容器。(二酸没有极性，因此可以从任何一端连接）。这个DIAC的另一端引脚连接到三端双向可控硅开关，其基本上控制三端双向可控硅开关。10K欧姆电阻器连接到三端双向可控硅开关。连接非常简单，可以通过性能板。我们还可以设计自己的PCB板，轻松容纳所有组件。
提示：
- 使用带有TRIAC的散热器，因为它在工作一段时间后或使用高瓦数电器时可能会发热。
- 负载容量＜200瓦。如果您希望使用更高功率的负载，请使用的其他变体顺便说一句 TRIAC公司.
我在零点上建立了这个电路印刷电路板为了测试它和我的电路板，在焊接后，所有的组件看起来如下图所示。正如你所看到的，这个项目看起来简单易行，所以我也建议你Veroboard公司开始吧。
的快速介绍三端双向可控硅开关和二酸
电路中使用的两个主要部件是三端双向可控硅开关以及二酸，让我们快速了解他们工作的基本知识。您也可以在TRIAC的工作以及DIAC的工作如果你想探索更多。
三端双向可控硅开关:TRIAC公司是用于控制AC信号的部件。它们用于交流波形中需要高功率开关的多种应用中。TRIAC公司通常用于交流调光器电路并且在试图控制风扇的速度或作为LED灯泡的调光器时非常方便。

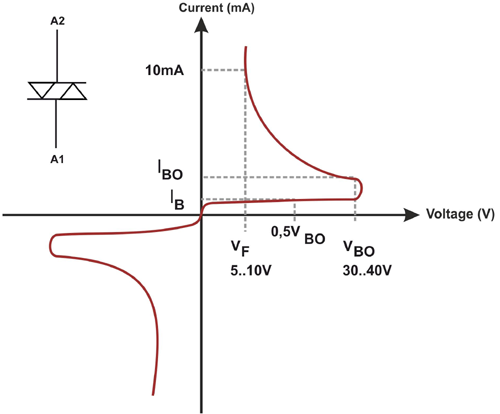

二酸:DIAC代表交流二极管。它是一个具有两个电极的双向组件。它是晶闸管系列。只有当它超过它的突破电压(VBO公司)并且通常用于触发TRIAC公司。下图描述了二酸.
上面给出的波形描绘了二酸正如我们所知，在我们的项目中，二酸是控制三端双向可控硅开关通过它的Gate终端，我们需要知道突破电压(VBO公司)在二酸这个二酸只有当它越过势垒电压时才能进入导电阶段(VBO公司)其大约在30V左右，但是不同的部件型号不同。开始二酸是一种具有更高电阻但在电压电平持续增加后VBO中，电阻急剧下降并开始导通，这导致电流增加。这个二酸保持其导通状态，直到从中汲取的电流降低到称为“保持电流”的水平。一旦汲取的电流降至保持电流以下二酸再次变为不导通。
如上图所示，电压（x轴）逐渐增加，直到达到突破电压(VBO公司)其为30-40V，之后观察到突然下降并且获得作为保持电流的恒定电流输出（10mA）。
TRIAC和二酸

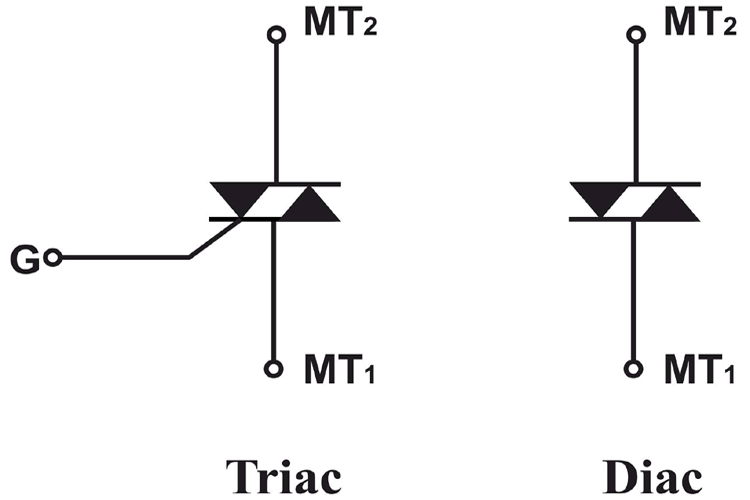

尽管这两种设备的引脚数量和配置不同，但两者二酸和三端双向可控硅开关属于晶闸管系列.三端双向可控硅开关是一种高功率设备，而二酸被认为是低功率设备。击穿电压(VBO公司)的二酸无法更改，而TRIAC的 VBO公司可以使用其栅极端子来改变。二酸是一种用于控制三端双向可控硅开关。一个典型的引出线符号三端双向可控硅开关和二酸如下所示。
交流风扇调节器电路的工作
该电路主要通过控制三端双向可控硅开关和的另一个终端二酸除了改变电容器的放电时间之外。在周期的正半部分，电容器极板按照极性充电，电流也流向的T1端子三端双向可控硅开关，但是二酸仍然没有被触发，因为我们还没有越过突破电压(VBO公司)的二酸（DB3通常在30V左右。随着电阻的变化，电容器放电到高于突破的电压二酸这个二酸开始传导并且输出被提供给三端双向可控硅开关这随后被触发并且电路完成并且风扇旋转。

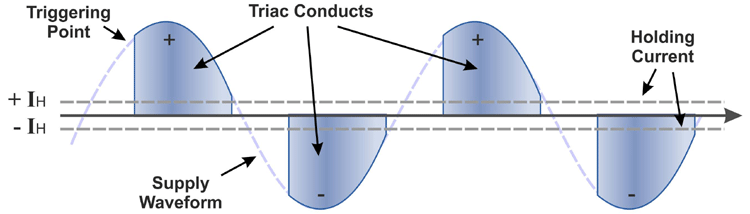

类似地，对于循环的负半部分，电容器充电，但极性互换，并且一旦突破电压实现(VBO公司)二酸传导和触发这个三端双向可控硅开关因此，电路就完成了。上面的曲线图指示了触发器的触发点、导通点和触发点以及保持电流（Ih）三端双向可控硅开关在全波AC信号期间。

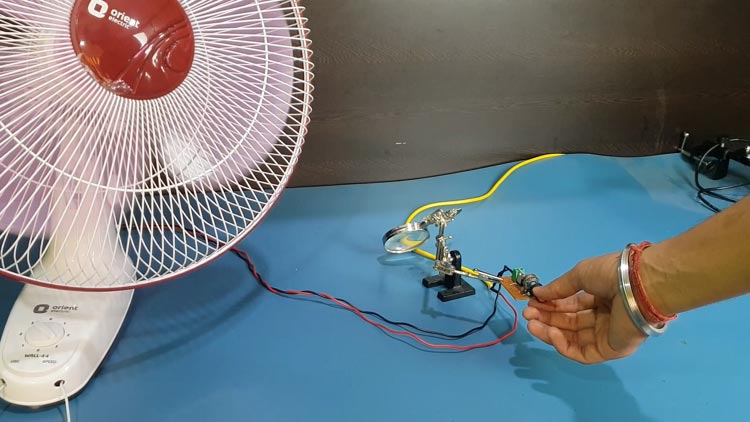

在完成焊接和采购风扇的整个过程后，我将模块连接到220V交流电源和风扇上，风扇的速度有待调节。当我打开电源并开始旋转电位计时，我注意到风扇根据电位计的旋转量而旋转。电位计的电阻变化有助于在我们的帮助下调节风扇速度三端双向可控硅开关和二酸.
希望你学到了一些新东西，并喜欢建造自己的交流风扇调节器。如果您有任何问题，请在评论区留言或使用我们的电子论坛.
