MP3播放器是一个小巧便宜的模块，可以生成直接提供给扬声器的简化输出。该模块也可以用作独立模块，包括电池、按钮和扬声器。MP3播放器是一种可以播放MP3数字音频文件的数字音频播放器或DAP。本文讨论了JQ6500 MP3播放器模块以及它的作用。


什么是JQ6500 MP3播放器模块？

JQ6500 mp3模块是一个简单的模块，可以播放典型的立体声或单声道mp3文件。该模块的控制可以通过按钮或串行通信协议来完成。这种模块通过两种不同的模式来激活它，如串行通信和AD按钮控制。

在第一模式中，模块连接到微控制器，而在第二模式中，通过开关控制模块。JQ6500 MP3播放器模块有两种型号，如JQ6500-28p和JQ6500-16p。

ding="async" class="size-medium wp-image-41041" src="https://uploads.9icnet.com/images/aritcle/20230518/JQ6500-MP3-Player-Module-300x188.jpg" alt="JQ6500 MP3 Player Module" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
JQ6500 MP3播放器模块

JQ6500 28P型号包括板载存储器，还包括一个Micro SD卡插槽。这个插槽非常有助于将您的MP3文件上传到Micro SD，使用除Windows之外的操作系统，因为您只需要使用FAT格式化的标准Micro SD卡。如果你需要制作一个音乐播放器，这是最好的选择。

JQ650016P mp3模块包括一个板载2兆字节或16Mbit闪存。在设备中使用Windows软件，将其固定到USB后即可查看。MP3文件可以直接上传到您的设备。如果你需要更少的比特率MP3，那么这是最好的选择。

这些模块有两个版本，引脚和功能相似，唯一的区别是像V2.1这样的原始模块包括一个Micro USB代替了一个小型USB连接器。

JQ6500 MP3播放器模块的替代IC包括WT588D-16P、VS1053、SparkFun MP3 player Shield、MP3-TF-16P和Lilypad。

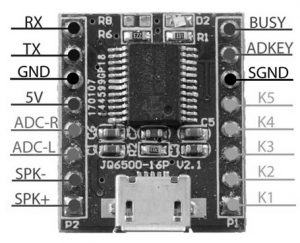

JQ6500 MP3播放器模块引脚配置

JQ6500 MP3播放器的引脚配置包括以下内容，该模块有16个引脚，每个引脚及其功能如下所述。

JQ6500 Pin Configuration
JQ6500引脚配置
  • 引脚K1是音频1的回放
  • 引脚K2是音频2的回放
  • 引脚K3是音频3的回放
  • 引脚K4是音频4的回放
  • 引脚K5是音频5的回放
  • 引脚SGND为接地
  • 引脚ADKEY是一个AD端口
  • 引脚BUSY是播放指示器
  • 引脚RX UART是串行数据输入
  • 引脚TX UART是串行数据输出
  • 引脚GND称为接地
  • 引脚VCC 5V用于电源
  • 引脚ADC_R为放大器或耳机（右声道）
  • ADC_L引脚为放大器或耳机（左声道）
  • SPK-引脚是扬声器的负极端子
  • SPK+引脚是扬声器的正极端子

JQ6500模块的特点

这个JQ6500的特点包括以下内容。

  • JQ6500支持的采样率为8 KHz/11.025 KHz/12 KHz/16 KHz/22.05 KHz/24/32 KHz/44.1 KHz/48 KHz
  • 输出为24位DAC，支持动态范围为90dB，信噪比为85dB
  • 可在三种控制模式下工作，如并行端口、串行端口和AD按钮
  • 它支持FAT16和FAT32文件系统，其中主要支持32G TF卡、32G U盘、64M字节NOR FLASH
  • 要播放特定的音乐，可以通过微控制器的串行端口进行控制
  • 音频数据的排序可以通过文件夹进行，相当于100个文件夹，每个文件夹可以分配数百首歌曲
  • 可调30级和10 EQ

规格

这个JQ650的规格0包括以下内容。

  • 它支持所有类型的比特率，如11172-3和ISO13813-3采样率和音频解码。
  • 它支持爵士、普通、经典、摇滚、流行等不同的音效
  • 湿度范围为5%至95%
  • UART接口：TTL电平，标准串口，波特率可设置
  • 工作温度范围为-40℃至70℃
  • 输入电压：电源范围从3.2V到5V，但4.2V这样的电源是最好的
  • 普通DIP16封装
  • 额定电流为20ma

控制方法

mp3模块可以根据特定的应用程序通过五种方法进行控制；可以选择合适的方法。

  • 使用按钮，可以对地面进行手动控制，如K*、PL/PAUSE、NXT/PRV、SRC引脚
  • 借助电阻器和按钮对信号进行手动控制，请求的操作贯穿整个ADKEY引脚
  • 通过红外遥控器进行有限控制，设备可以使用遥控器代码进行识别，主要用于播放五个热键文件
  • 完全控制可以通过模块的Arduino库来完成。因此，这将使您能够通过一些附加功能进行控制，如循环选项、均衡器模式、通过SD卡直接访问多个文件、歌曲名称等。
  • 完全控制可以通过类似TX/RX上串行通信的协议实现

电路图

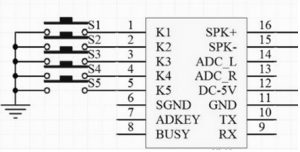

这个JQ6500 MP3播放器的电路图如下所示。该电路通常被称为MP3播放器声音模块或语音模块。模块上托管的芯片的名称为JQ6500。

JQ6500 16P Module Circuit
JQ6500 16P模块电路

这种芯片的制造可以通过JQ公司在中国完成。在印刷电路板的另一面，该模块包括两个额外的集成电路，如25L1606E（一个带16Mbit和HXJ 8002的闪存和一个带3W的音频放大器）。

一旦该模块通过USB连接到计算机，就会发现它就像一个CDROM驱动器。在浏览CD内容时，我们可以发现MusicDownload.exe的应用程序。该应用程序主要允许在闪存中上传音频文件

JQ6500芯片的控制可以通过多种方式实现，但最简单的方式是通过连接到引脚K1到K5的外部按钮

一旦您按下K1到K5的按钮，模块就会播放等效的音频文件。例如，如果将连接的按钮按下K1引脚，模块将播放001.mp3音频文件。

像HXJ 8002这样的板载放大器是一个单芯片，其输出可以与SPK+和SPK-这样的引脚相关联。因此，这些引脚可以连接到扬声器。如果你需要立体声音频，那么你可以使用ADC_R和ADL_L这样的引脚，并将它们连接到外部放大器。

最后，这个mp3模块是一个廉价而出色的解决方案，可以在基于安全的项目中包含音频。内部闪存非常有用，因为不需要SD卡来存储不同的音频文件。

JQ6500 MP3播放器模块的应用

这个JQ6500 MP3播放器的应用包括以下内容。

  • 语音广播汽车导航
  • 道路运输检查，收费站语音提示
  • 在汽车站和火车站进行语音提示和安全检查。
  • 通信、电力、金融业务
  • 边界通道检查的语音提示
  • 火警
  • 自动广播设备
  • 电气和机械设备故障时自动报警

因此，这一切都是关于JQ6500 mp3播放器模块的概述。这种模块使用非常简单，可以使用控制键手动控制，也可以在典型的UART串行接口上使用串行协议。使用简单的串行命令，可以执行音乐播放。由于可靠性、稳定性等特点，该模块使用起来非常简单。该IC经过独特定制，是精确语音播放领域的经济解决方案。这里有一个问题要问你，有哪些不同类型的音乐播放器IC可用？
