变压器中性点接地电阻柜

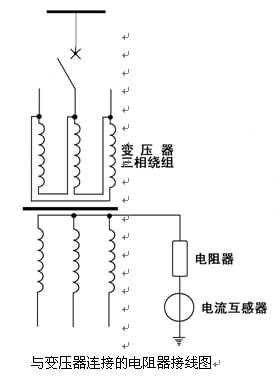

在电缆供电的系统中，接地电容电流较大。当电流大于规定值时，有可能产生弧光接地过电压。变压器中性点接地电阻柜采用电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流为电容分量电流的1.05~1.1倍。可以把故障电流限制得适度，提高继电保护灵敏度，同时使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常相对中性点电压的2.6倍，防止弧光过电压损坏主设备，同时对铁磁谐振过电压有显着作用。
变压器中性点接地电阻柜参数
1、海拨高度：不超过4000m
2、环境温度：-40℃～+60℃
3、相对湿度：不大于95%（25℃）
4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,
5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）
6、适用于：户内、户外
7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%
变压器中性点接地电阻柜特点

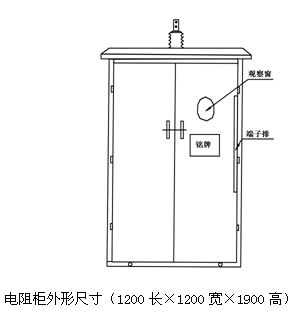

* 变压器中性点接地电阻柜柜体材质采用不锈钢或冷轧板，外形美观、耐腐蚀性强，防护等级可达IP55。
* 根据不同的使用条件，电阻柜分为户内型和户外型。进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。
* 电阻材质可采用合金材料或非金属特种材料阀片。
* 中性点接地电阻柜为标准产品，可以与电阻或电抗并联运行，为电网逐渐扩大而要求接地电阻逐渐减小提供了方便。
* 当变压器绕组为三角形联结而需要独立安装Z形绕组接地变压器时，THT-ZT型中性点接地电阻柜可与之配套使用。
* 智能控制部分：智能控制器在系统正常运行时可监视中性点不平衡电流、电阻片、电阻柜的温度，单相接地故障时，可记录接地电流大小、接地时间、电阻片、电阻柜的温度变化及接地次数并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员在第一时间内得到信息。
