转速变送器
转速变送器输入与输出
输入与输出
转速信号输入功能
系统可以接受高灵敏度交变正弦波输入信号，可接受的信号最小幅值为250mV。
转速输入同内部MCU电气隔离。
输入信号的频率范围40～10KHz。
输入信号的精度要求：0.05 %。
基本误差为±(0.1%FS+1Hz) 或 ±(0.1%FS+1r.p.m)。
脉冲量PO输出功能
系统接受交变正弦波整形滤波后输出正规方波。
输出脉冲的范围：1～10KHz
输出幅值高电平不小于20V。
负载阻抗不小于10KΩ。
PO输出通道同输入信号通道不隔离，同内部MCU隔离。
模拟量AO输出功能
根据设置，通过D/A转换，输出4mA～20mA电流信号。
输出通道基本误差为±0.1%FS。
输出的负载：不大于750Ω。
两路报警继电器输出功能
通过对输入信号频率的监控，当输入的频率信号超出设定值时，处理器通过两路继电器输出OPC和AST报警信号。
输出为继电器干触点，触点容量不小于6A，250VAC
报警输出延迟时间不大于25ms
液晶显示功能
转速应在液晶屏上进行显示，刷新频率不小于每秒1次
可以在液晶屏上查看设备本身的状态信息编码
转速变送器参数设置
参数设置功能
可以通过5个设定键和液晶屏进行参数设置
参数设定应保存在FLASH中，不会因为设备掉电而丢失设置的参数
参数设置包含以下内容
OPC阈值，大于3000，缺省为3090
OPC下回差，范围为1-99，缺省为10
AST阈值，大于3000
AST下回差，范围为1-99，缺省为10
测速探头齿数，范围为1-199，缺省为60
模拟量输出4mA对应的转速，允许大于20mA对应转速，缺省为100
模拟量输出20mA对应的转速，允许小于4mA对应转速，缺省为3100
取回缺省值
模块尺寸
模块长67.5mm,宽75mm,高107.5mm
模块尺寸
35mm导轨安装

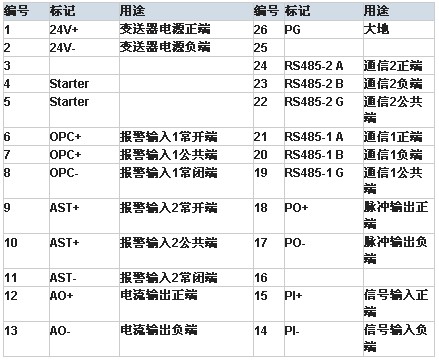

转速变送器端子
