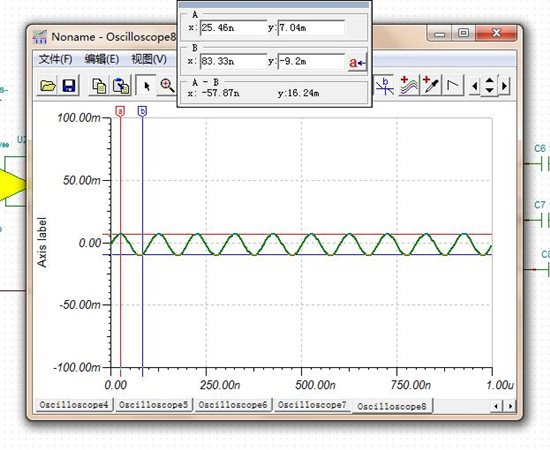

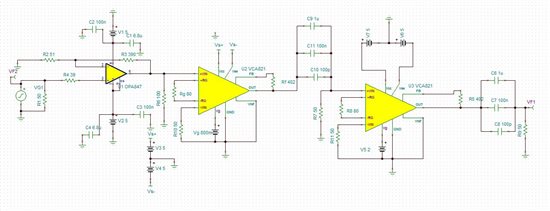

如果接图如上的话，输出端就有100mv的直流电压，导致输出电压整体上移。
如果我在输出端接几个电容，就没有直流电压输出，相位也没有偏移，这样接是否可以，有什么问题？？？
关于输出有直流电压的问题
user4839655 提问时间: 2023-09-10 06:38:53 / 已解决11个回答
- Sulyn ZHANG 回答时间: 2023-09-10 06:58:50
你好，
能把你的输入信号的波形也发上来吗？方便大家帮你分析
如果你的问题得到解答，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang

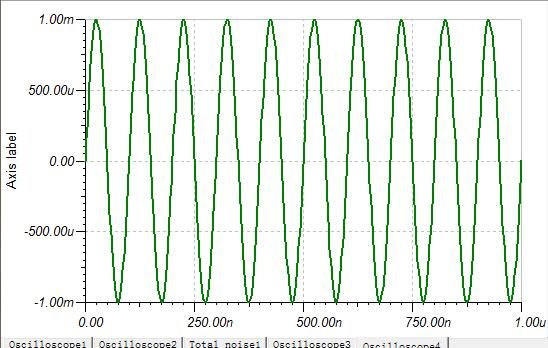

user4839655 回答时间: 2023-09-10 07:25:12 上图输入波形，1mv幅值，50MHZ频率。就是输出存在直流电压，导致波形整体上移的问题
- Sulyn ZHANG 回答时间: 2023-09-10 07:56:42
user4839655 回答时间: 2023-09-10 08:16:17 是的，5倍，这是我仿照13年电设做的
如果不加那几个电容，就会有很大的直流电压。
- Sulyn ZHANG 回答时间: 2023-09-10 08:33:18
你好，
明白你的意思。我的意思是能把进VCA821同相端这个引脚上的波形贴上来吗？看下你输入的波形里面是否已经有一些直流偏移了
如果你的问题得到解答，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang
user4839655 回答时间: 2023-09-10 08:50:31 是的，有-1.6mv的偏移，

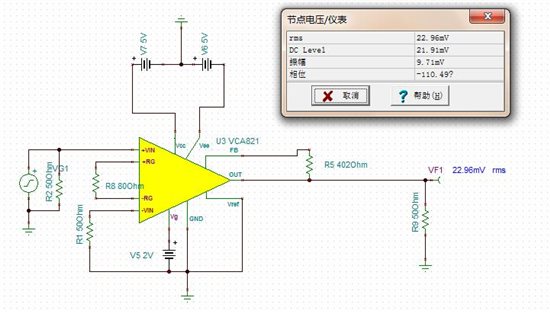

user4839655 回答时间: 2023-09-10 09:22:12 我又把VCA821单独拿出来测试，当输入1mv，50Mhz时，输出端还是有20几mv的直流电压
Sulyn ZHANG 回答时间: 2023-09-10 09:48:01 VCA821本身也是有失调电压的，指标如下：
该失调电压会被放大到输出端，等效为输出端的直流电压。输出端加隔直通交电容可以考虑，但需要注意后级共模电压的问题
如果你的问题得到解答，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang
- user4839655 回答时间: 2023-09-10 10:07:03
那是否还有其他解决方案？
Sulyn ZHANG 回答时间: 2023-09-10 10:27:33 你好，

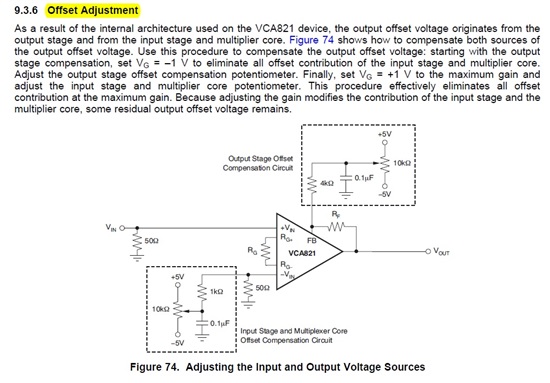

你可以参考我们规格书第25页的说明，这个部分单独介绍了如何去校准失调电压：
如果你的问题得到了解答，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang
- user4839655 回答时间: 2023-09-10 10:57:35
0.0，怎么在仿真时那个滑动变阻器不能滑动啊？？？
