USB一词代表通用串行总线，它于1990年推出，旨在缩短不同设备和计算机之间的连接。它非常著名，因为它可以兼容多个操作系统和平台，成本更低，使用简单。目前有几台计算机可以使用不同的USB端口，如MiniUSB，微型USB等


什么是Micro USB？

USB的迷你版被称为Micro USB。它用于连接照片打印机、Mp3播放器、智能手机、GPS设备和数码相机等移动紧凑型设备。MicroUSB有三种形式可供选择，如MicroA、B和USB3，其中MicroUSB3与MicroB类似，但在表面上有一个额外的组引脚，用于两倍的导线，从而实现USB 3的高速。与典型的USB类似，微型是即插即用的。

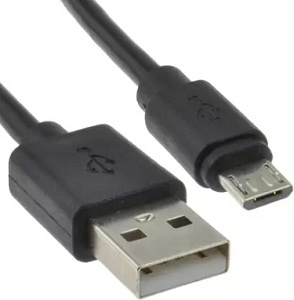

Micro USB
微型USB

USB外围设备的开发是与IBM、Compaq、DEC、Northern Telecom、Microsoft、NEC、Intel等联合完成的。这项技术对所有设备和计算机都是免费的。
USB的标准是通过一个被称为USB-IF（USB实施者论坛）的行业机构开发和维护的。在其实际规范中，USB仅识别了两种类型的连接器，如A和B。

制造商对规范和命令的修改扩大了用于USB设备的连接器的宽度，然而，大多数基于USB的产品仍然使用A&B的连接器接口。

引脚配置

像Micro USB这样的连接器经常用于通过Micro USB充电电缆为手持设备充电，或者通过PC连接移动设备Micro USB的引脚配置下文将对此进行讨论。

MicroUSB Pin Configuration
MicroUSB引脚配置
  • 引脚1（VCC）：为+5 VDC，连接的电线颜色为红色
  • 引脚2（D-）：白色数据–连接的电线颜色为白色
  • 引脚3（D+）：绿色数据+，连接的导线颜色为绿色
  • 引脚4（ID）：模式检测，连接的电线颜色为蓝色
  • 引脚5（GND）：接地，连接的电线颜色为黑色

MicroUSB电缆使用四根屏蔽线，比如两根线用于+5v和GND等电源，而另两根线用于D+和D-等差分数据信号。

非归零反转或NRZI是一种编码系统，主要用于通过同步字段传输数据，以同步接收器和主机的时钟。在USB的数据线中，数据+和数据-等信号通过双绞线进行广播。

规格

这个MicroUSB的规格包括以下内容。

  • Micro USB是B型或SMT
  • 这些可作为插入式、反向安装和标准配置
  • 性别为女性
  • 接触电阻为30mΩ 100毫安时
  • 引脚数量为5
  • 最大额定电压为30V
  • 交配周期超过5k次
  • 额定电流为1A

Micro USB的类型

Micro USB主要用于连接不同的电子设备，如智能手机、GPS设备和数码相机。这些类型的USB允许制造商制造小型设备。这个设备的主要功能是像普通的USB一样即插即用。MicroUSB有不同类型，如Micro-A USB、Micro-B USB和Micro-B USB 3.0

Micro-A USB

Micro-A USB被当前的移动设备使用，如手机、GPS设备、数码相机等。与Mini-B USB相比，这种USB电缆尺寸较小，但其高速传输速率为480Mbps。这个USB的设计是一个白色的容器，包括五个引脚。该电缆仅包括一个母连接器，并且有矩形形状。

微型B USB

Micro-B型USB与Micro-A型USB相关，因为它也适用于当前的小工具和小型电子设备。它的尺寸更小，支持不同的功能，如micro-A类型。像USB 1.1和USB 2.0这样的设备包括看起来完全相同的micro-B端口。

这种USB包括公连接器和母连接器，允许各种设备使用这两种类型的连接中的任何一种。这个USB设计是这个USB的设计是在一个黑色容器中，包括五个引脚。

Micro-B USB 3.0

这种USB可以在运行USB 3.0的设备中找到。该设备主要设计为通过USB高速应用程序运行，该应用程序携带数据和电源。但是，这种微型USB与通过USB 1.1和2.0工作的设备并不兼容。

顾名思义，micro-B USB 3.0与micro-B型USB非常相似。然而，主要的不同之处在于，它在表面上包括一组额外的引脚，使其导线数量增加了一倍。这也允许USB 3.0以其通常的速度工作。

MicroUSB的工作

Micro USB最广泛地用于为智能手机、标签、相机等充电。一旦USB电缆连接到电源，电源就可以通过Micro USB线传输，为智能手机设备充电。

在笔记本电脑、个人电脑的情况下，它还用于将您的设备连接到计算机，从而能够从计算机为您的设备执行一些不同的任务。除了设备充电外，它还可以用于查看文件、照片等。

选择Micro USB电缆时应考虑什么？

选择微型USB电缆时必须考虑以下几点。

电缆护套/编织物

编织物或护套主要保护电缆，减少断裂的机会。

测量

它是在安培数内测量的，它提高了电缆的强度，使您的设备充电更快。

铁氧体磁芯/铁氧体磁珠

铁氧体磁芯通过降低噪音使电缆性能良好。它连续地提高了数据传输的速度。

应变消除

与编织物类似，它减少了断裂并保护电缆免受磨损。如果微型USB电缆有一个加固的颈部，那么它可以减轻压力，避免损坏电缆。

您是设备

除了组件之外，您还必须考虑在购买电缆时将使用哪种类型的设备。

如何使用Micro USB/Micro USB电路

充电宝电路是MicroUSB的应用之一。该充电宝电路可以由TP4056模块、锂离子电池和升压转换器电路组成。这个DIY电路对智能手机提供备用电源非常有用。

该USB电路所需的组件是18650锂电池、滑动开关、TP4056模块，包括电池保护电路、通过1Amp电流控制的3V-5V升压转换器。这个使用MicroUSB的充电宝电路图如下所示。

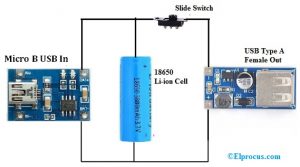

Power Bank Circuit using Micro USB
使用Micro USB的充电宝电路

18650锂电池的形状是圆柱形的，高度为85毫米，直径为18毫米。这些电池可以根据应用以各种容量获得。这些是可充电电池，可产生3.7v的输出。
像TP4056A模块这样的模块是一种廉价的充电解决方案，用于为任何类型的锂离子电池充电。

因此，这是一个可靠的选择，可以为任何容量较小的电池充电，因为可以简单地改变1A o/p电流控制。它可以连接到任何墙上的插座，具体取决于手机充电器。它采用PMOS IC负载开关架构设计，因此减少了整体额外组件。

锂电池提供的电压仅为3.7V，但电路需要5v才能工作。因此，使用了3v至5v的升压转换器模块。该模块的效率高达92%，并包含上述电流保护。其中使用的拓扑结构是一个具有非隔离功能的升压转换器，在1MHz的开关频率下工作。

该模块的总输出功率为5Watts，通过更换模块内的晶体管，可将o/p电压更改为12V，但最大电流为400mA。但默认情况下，此模块的额定电压为1A 5V。该模块包括通用USB type-a，因此任何USB电源线都可以像接口一样使用。

该模块的工作温度范围为-40°C至+85°C，它包括一个LED指示灯，用于指定电池来源的现有电源。类似LED的红色表示在端子之外存在电源。

一旦根据图表进行了电路连接，就应该准备好为手机充电。

在何处使用/应用

这个Micro USB的应用包括以下内容。

microUSB用于构建许多嵌入式项目，除非需要电源，否则需要串行通信。与手机充电一样，它也用于ESP模块、树莓派等。

MicroUSB端口经常出现在智能手机、平板电脑和其他设备中，如GPS设备、视频游戏控制器、数码相机等。

USB的小型化版本是MicroUSB，它被设计用于连接移动设备、小型设备等

因此，这一切都是关于Micro USB及其工作的概述。USB电缆在将不同设备连接到计算机以交换数据、文件等时发挥着关键作用。它还用于通过连接到笔记本电脑或计算机来为手机和标签充电。有不同类型的USB接口可用，其中Micro USB是其中一种类型；该接口的开发主要是为了改变Mini-USB等较旧的接口。
