由于浪涌或泄漏等不同的损耗,电容器的工作经常受到限制。当可以通过使用陶瓷或环氧涂层的适当绝缘来降低泄漏损失时,可以避免短路造成的损坏。根据所使用的电介质类型,电容器(如金属膜)为聚酯或聚丙烯类型。本文概述了聚酯电容器及其工作原理。


什么是聚酯电容器?

聚酯电容器设计有两个金属板,聚酯膜布置在它们之间;否则,可以在绝缘体上放置金属化膜。聚酯电容器的电容范围为1nF至15µF,工作电压为50至1500V。聚酯电容器的公差范围为5%、10%和20%,聚酯电容器温度系数较高。

这些电容器的隔离电阻很高,因此是存储或耦合应用的最佳选择。这些电容器非常耐热,因此可以在接近150°C的温度下工作。聚酯纤维电容器符号如下所示。

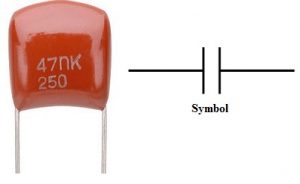

Polyester Capacitor with Symbol
带符号的聚酯电容器

与其他类型相比,聚酯电容器的电容对于每个单位体积都很高,这意味着高电容可以适合小电容器。这一特点,加上相对较低的价格,使聚酯电容器成为一种广泛使用、流行且廉价的电容器。它们被用于中等频率的电路、音频和振荡器电路。

聚酯电容器结构

聚酯电容器使用两个金属箔片,如电极,夹在非常薄的绝缘介质中,并卷成圆柱形或光滑的圆柱形芯。聚酯电容器有两种类型,如金属化薄膜和箔型。这些电容器设计有金属和聚酯层,否则是聚酯薄膜电介质,可使电容值在大范围内。

聚酯的介电常数很高,能够以较小的设计以较低的成本分销产品。电容器的屏蔽层由环氧树脂胶囊制成,该胶囊牢固地涂覆在电容器的区域中。

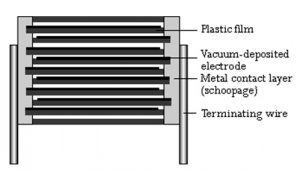

Polyester Capacitor Construction
聚酯电容器结构

环氧外壳的较高表面包括印刷在其上的电压和电容。它包括两面的一对连接端子。

这种电容器中使用的介电材料,如聚酯,使用最广泛,因此这种电容器的结构将减少。这些电容器具有优异的自修复性能,并且相对经济。

聚酯电容器的高温会消耗巨大的功率,因此这一特性将使电容器不适合高电流和高频率的应用。此外,当温度接近高温或低温极限时,聚酯材料的电容会发生高达5%的重大变化。由于这种特性,聚酯材料不适合设计精密电容器。

聚酯电容器的类型

聚酯电容器根据其可调节性分为三种类型,如固定电容器、微调可变电容器和微调电容器。根据介质,可分为气体、无机固体、有机固体、电解、液体和复合材料。

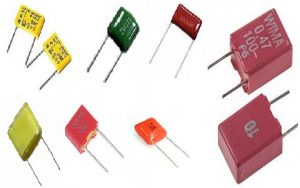

Types of Polyester Capacitor
聚酯电容器的类型
  • 气体电容器包括真空、空气、充气
  • 无机类型包括云母、玻璃釉、陶瓷
  • 有机类型包括纸介质和有机薄膜
  • 电解电介质类型包括铌电解、铝电解和钽电解
  • 液体电介质类型包括液体和各种有机油性
  • 复合电介质类型包括由有机、无机固体化合物、有机固体和无机固体化合物制成的电容器。

与其他电容器类似,这些电容器有几个微小的分类,如常见的CL11和CL21。但主要的不同之处在于,像CL21这样的电容器的内壁采用了金属化技术。与CL11相比,Cl22的体积要小得多;然而,整体表现不如CL11那么出色。

属性

主要聚酯电容器的性能包括以下内容。

含铅版本

这些电容器可以简单地使用含铅版本,而不是表面安装封装。

高介电强度

这些电容器中使用的聚酯电介质也被称为PET,它提供最大的介电功率。因此,具有高电压的电容器可以设计得相当小。

容忍

然而,许多种类的聚酯薄膜电容器的容差仅为5%或10%,因此这对于几种应用来说是足够的。目前,可以以低成本获得具有更好容差的电容器。

工作温度

由于聚酯的介电性能,这些类型的电容器经常在125°C的温度下工作,即使是通过降低电压。

等效串联电阻或ESR

聚酯电容器的等效串联电阻为低电平。

高dV/dt

聚酯、PET电容器的电介质和结构用于不同的应用场合;当它们包含高dV/dt时,存在快速上升时间的尖峰。

如何检查聚酯电容器?

一旦聚酯电容器连接到有源电路中,电容器内就会开始充电&一旦电容器充电,它就不会接受任何电荷。有几种技术可以测试电容器以检查其功能。其中一些技术包括以下内容。

  • 通过电容设置使用万用表
  • 使用AVO仪表或模拟万用表
  • 在不设置电容的情况下使用万用表
  • 使用简单的电压表
  • 通过时间常数测量进行电容器测试
  • 电容器引线短路

特点和优势

在电子产品中,聚酯电容器是一个基本和必不可少的部件,聚酯被用作介质。这种电容器的介电常数高,体积小,稳定性好,容量大。它们适用于旁路电容器&与电解和陶瓷型电容器相比,容量与体积和价格的比值更好。

聚酯电容器的特性包括以下内容

  • 重量较小
  • 微小尺寸
  • 稳定性良好
  • 高可靠性
  • 引线的焊接可以直接朝着电极进行,损耗较小
  • 结构敏感
  • 通过聚酯薄膜和环氧树脂封装

聚酯电容器的优点包括以下几点。

  • 精确
  • 更好的环境适应性
  • 损耗角
  • 可靠性
  • 绝缘电阻
  • 温度特性

聚酯电容器的应用

聚酯电容器也被称为PET/Mylar,用于可以容纳含铅电容器的几个领域。一些聚酯薄膜电容器的用途包括以下内容。

  • 该电容器用于需要处理最大峰值电流的情况
  • 用于不同的低频脉动和直流电路
  • 用于在不需要高公差水平的情况下进行过滤。
  • 用于直流电的耦合、去耦和阻断应用
  • 用于不需要电解电容器极高电容水平的电源。
  • 用于音频应用
  • 这些电容器通常被认为是良好的通用电容器。尽管它们不能提供高范围的公差和精度,但它们可以用于提供良好体积电容水平的其他几个应用中。
  • 用于噪声抑制电路。

陶瓷电容器和聚酯电容器的区别

  • 薄膜电容器中使用的电介质通常是聚酯或聚合物薄膜。
  • 与薄膜电容器相比,陶瓷电容器的电压和频率响应相当非线性。
  • 陶瓷电容器往往起到麦克风的作用,因此会拾取环境噪声并因此改变其之外的电压。
  • 对于较小的值,通常使用陶瓷电容器,而对于较大的值,则使用聚酯电容器。
  • 在这些电容器中,陶瓷和薄膜电容器都是非极化的
  • 聚酯电容器提供的产品价格低廉,外形小巧,可在125°C的温度下工作。
  • 聚酯电容器通常被认为是高质量的通用电容器。尽管它们不能提供高范围的精度和公差,但它们提供了良好的体积电容范围。
  • 在像陶瓷电容器这样的定值电容器中,陶瓷材料的工作原理与电介质类似。这种电容器是通过两层或两层以上交替的陶瓷层设计的,金属层的工作原理与电极类似。陶瓷材料的组成描述了其电气性能及其应用。
  • 对于谐振电路的应用,陶瓷电容器具有高稳定性和低损耗
  • 对于旁路、缓冲和耦合的应用,这些电容器提供了高的体积效率。
  • 陶瓷型电容器是MLCC(多层陶瓷电容器),主要用于每年集成约一万亿件的电子设备。

因此,这一切都是关于一种薄膜电容器的概述,比如聚酯电容器。这取决于介电材料的类型。常用的电容器是聚酯和聚丙烯。聚酯电容器也称为聚酯膜,其中使用的介电材料由PET或聚对苯二甲酸乙二醇酯聚合物制成。所以这就是将这种电容器称为PET薄膜电容器的主要原因。与其他制造商相比,这种电容器的领先制造商是“Hostaphan”。有时,聚酯电容器也被称为聚酯薄膜电容器。这里有一个问题要问你,薄膜电容器有哪些不同类型?
