下载了最新版的TINA-TI，在使用中发现在“制造商模型”中的运放模型太不准确，比如：用OPA277仿真开环增益曲线如上，最大增益才60DB，
而PDF资料上有120DB，什么情况？？？？？
大家快来看看，很奇怪，关于TINA模型的异常
user4722458 提问时间: 2023-09-10 07:23:12 / 已解决6个回答
user151383853 回答时间: 2023-09-10 07:40:36 从你的图上看， 确实写了 60 多 DB. 我想手册应该不会有错，那是开环增益， 有什么条件被忽略了吧？
- Sulyn ZHANG 回答时间: 2023-09-10 07:58:32
你好，
模型不准是有可能的，但是规格书里面的曲线图是实测的曲线图，请以规格书为准。
如果回答了你的问题，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang

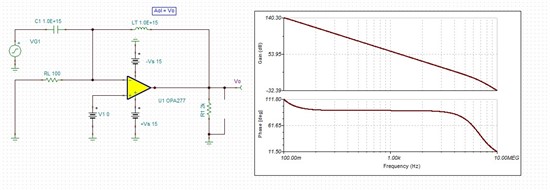

Andy Tan 回答时间: 2023-09-10 08:20:41 请确认下你的电路是否有问题，仿真了下开环增益曲线基本与手册一致。
Andy Tan 回答时间: 2023-09-10 08:43:45http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/7713.Aol_5F00_Test.TSC
user4722458 回答时间: 2023-09-10 09:10:29 您好！

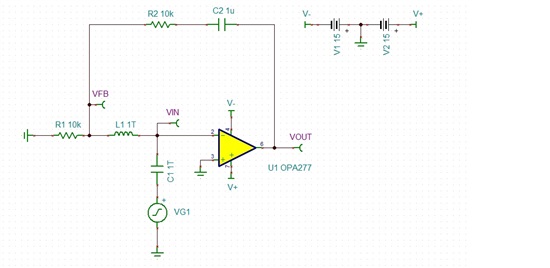

请教下，确实是跟电路有关，我仿真的是一个比例积分电路的环路稳定性，如下图，此时我认为AOL=VOUT/VIN；
如果是下图，仿真出来就是开环增益60DB左右，如果将电容去掉，变为比例放大电路，仿真出来就是开环增益130DB左右，这是什么原因呢？
AOL不是应该固定的吗？还是我电路仿真有问题？
- Sulyn ZHANG 回答时间: 2023-09-10 09:27:30
你好，
在你的另一个帖子已经回答了问题，如果问题得到解答，请帮忙点击确认，谢谢。
如果你的问题得到了解答，请帮忙点击确认，谢谢！
Best regards,
Sulyn Zhang
