肖特基二极管是一种金属半导体二极管，具有0.15V至0.45V的低电压降和非常高的开关速度。这些也被称为肖特基势垒二极管或热载流子肖特基二极管。这些二极管用于各种应用，如波形整形、整流、保护电路、开关和信号调节。市场上有不同系列的肖特基二极管。本文对BAT54A肖特基二极管.


什么是BAT54A肖特基二极管？

BAT54A是一种表面贴装器件（SMD）封装中的肖特基二极管，可提供低导通压降和快速切换功能。该设备配备了用于ESD和瞬态保护的PN连接保护/防护环，也是符合RoHS的“绿色”设备。这些是由金属半导体金属的PN结形成的，就像普通二极管一样。这些是带有集成保护环的平面肖特基二极管。

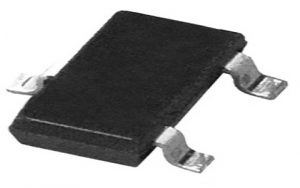

BAT54A Schottky Diode


BAT54A肖特基二极管

通常，这些肖特基二极管用于保护和整流电路。在导通期间电压降不可接受的低压电路中，需要额定导通期间低电压降的设备。

它用于功率效率至关重要的电路中。该设备在低电压降下提供显著电流的能力提供了电池供电系统所需的高效率。

它是为恢复（正向传导到反向电压阻断）而设计的，仅使用5纳秒来驱动高频应用。

BAT54A引脚配置/引脚图：

BAT54A肖特基二极管是一个3端二极管，如下图所示。它设计有两个肖特基二极管，如下所示。这三个端子分别是阴极1、阴极2和阳极。

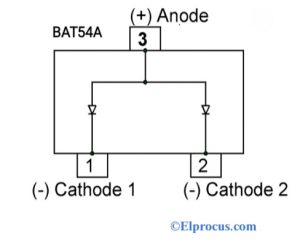

BAT54A Pin Diagram


BAT54A引脚图

引脚1：阴极1：它是第一个肖特基二极管的负极端子，如下图所示。电流通过这个端子从设备中流出。

引脚2：阴极2：它是第二个肖特基二极管的负极端子。电流通过这个端子从设备中流出。

引脚3：阳极：它是两个连接的肖特基二极管的公共正极端子。电流通过这个端子流入设备。

这个BAT54A肖特基二极管的替代品是BAT54肖特基二极管、BAT54S肖特基二极管和BAT54C肖特基二极管。

BAT54A肖特基二极管规格：

BAT54A肖特基二极管的规格和电气特性如下所示。

  • 正向电压降较低：150-450mV。
  • 传导损耗非常小。
  • 切换速度非常快。
  • 效率很高。
  • 这是一种符合RoHS标准且无负载的设备。
  • 最大正向连续电流为200mA。
  • 最大反向电压为30V。
  • 最大正向浪涌电流为600mA。
  • 工作温度范围为-65°C-150°C。
  • 最大功耗为200mW。
  • 提供SMD封装。
  • 低电容：10pF@f=1MHz，Vr=1V。

其他特征是，

  • 反向电压为30V。
  • 25°C时的正向电流为200mA。
  • 25°C时的重复峰值正向电流为300mA。
  • 在tp＜10ms的方波下，非重复峰值正向电流为600mA。
  • 结温为150°C。
  • 环境温度为-55°C至150°C。
  • 储存温度为-65°C至150°C。
  • 该设备安装在PCB、单面铜、镀锡和标准封装上。
  • 在自由空气中，从结到环境的热阻为500K/W。
  • 反向恢复时间为5nS。
  • 正向电压@If（正向电流）=0.1mA为240mV，@If=1mA为320mV，@If=10mA为400mV，@If=30mA为500mV，@If=100mA为800mV。
  • 反向电压为25V时的反向电流为2微安。

电路图/如何使用BAT54A肖特基二极管：

BAT54A肖特基二极管的工作原理与任何其他整流二极管类似，可以安装在保护整流电路中。因此，BAT54A的特性可以表示如下。

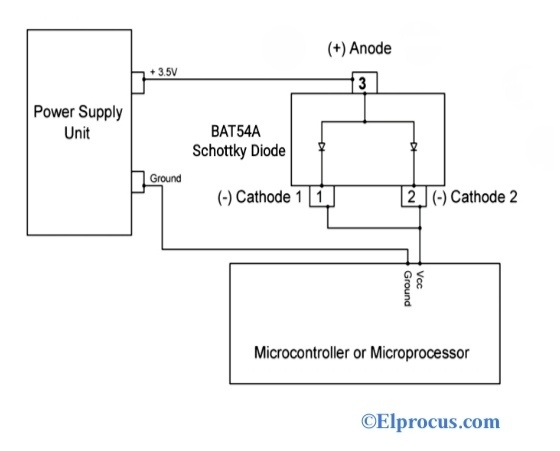

Circuit Diagram


电路图

  • 只有当正极连接到正电压，阴极连接到地时，它才能在正向偏置的方向上传导。
  • 只有当正极和负极接地时，才会以高达0.1mA的泄漏电流反向流动。
  • 在正向偏置条件下，器件两端出现最大1V，而当反向偏置时，器件处出现全电源电压。

在上述电路中，BAT54A肖特基二极管被用作微控制器的保护二极管。这里，电源为微控制器供电，二极管串联连接以进行保护。

现在考虑如何使用BAT54A肖特基二极管作为微控制器或微处理器的保护装置的应用。所需的组件是一个带有3.5V、BAT54A肖特基二极管和微处理器或微控制器的电源单元。

用于保护微控制器单元免受反向电压影响的BAT54A肖特基二极管的电路图如下图所示。

从上面的电路中，我们可以观察到电源单元的3.5V电源引脚连接到BAT54A肖特基二极管的公共阳极端子，并且电源单元的接地引脚连接到微控制器/微处理器单元的接地点引脚。BAT54A肖特基二极管的公共阴极1和阴极端子连接到微控制器/微处理器单元的VCC引脚。

当电源提供电流时，二极管正向偏置，电流开始流动。在微控制器中流动的电流产生非常接近电源电压的电压，因为该器件在正向传导中具有非常小的下降。

现在考虑一下，电源的极性连接不正确。根据BAT54A的规格，在这种状态下，二极管被反向偏置，在这种情况下没有电流流过电路。因此，在这种错误连接中，零电压出现在微控制器上，因此不会发生错误，并保护其免受损坏。

在上面的电路图中，BAT54A肖特基二极管用于保护敏感的微控制器免受反向电压的影响，同样，该器件也可以用于其他应用电路。

应用程序/使用地点

以下是BAT54A肖特基二极管的应用.

  • 用于AC-DC滤波器。
  • 用于电压调节器。
  • 用于超高速开关的应用。
  • 用于保护电路。
  • 用于保护装置。
  • 用于线路探测器。
  • 用于反极性保护。
  • 用于电压阻尼电路。

请参阅此链接了解BAT54A肖特基二极管数据表。

因此，这一切都是关于BAT54A肖特基二极管的概述。通常，肖特基二极管用于低导通电压、低损耗能量和高效率的快速恢复时间。这些二极管成为半导体二极管的理想选择，用于多种应用，如检测二极管、RF混频器、功率整流电路、太阳能电池应用等。
