解释了第四代全局快门,以及为什么嵌入式图像传感器需要更好的性能指标
图像传感器正在以三种核心方式发展:随着物联网的兴起,系统功能更加边缘化;实现新功能,如片上偏振和高光谱传感器,可以看到比肉眼更多的东西;而且,对于大多数机器视觉应用来说,最基本的进步可能是需要以越来越高的分辨率进行捕捉,而且速度更快。 本文...
图像传感器正在以三种核心方式发展:随着物联网的兴起,系统功能更加边缘化;实现新功能,如片上偏振和高光谱传感器,可以看到比肉眼更多的东西;而且,对于大多数机器视觉应用来说,最基本的进步可能是需要以越来越高的分辨率进行捕捉,而且速度更快。
本文介绍了GS-CMOS图像传感器的发展,包括即将上市的第四代全球快门技术的预期,以及它们在提高成像性能方面的作用。
全球快门CMOS图像传感器大约在十年前首次推出,自那以后,它在加速高速制造工艺的生产方面发挥了至关重要的作用。该技术不仅提供了数字输出,还避免了卷帘效应造成的空间失真。
这项技术发展迅速,提供了更高的图像质量,第一代传感器的1/1.2“格式(5.86µm像素大小)仅提供240万像素。对分辨率的要求意味着工程师们创造了3.45µm的第二代传感器像素尺寸,使索尼能够覆盖0.4至3100万像素的分辨率。
但随着像素尺寸的缩小,到达传感器中每个像素的光量也会减少,从而降低饱和容量。
在第三代设备中,在这些竞争因素之间寻求最佳平衡:略微增加像素大小(至4.5µm),从而增加接近第一代设备的饱和容量,同时提高动态范围和速度。
随着第一代到第三代像素的完成,索尼创建了一个分辨率和光学尺寸的产品组合,涵盖了正在停产的传统CCD系列。
图像捕捉的整体方法
机器视觉系统不仅需要捕捉详细的图像进行分析,还需要捕捉正确的信息,将这些信息传输到计算机上,并以极高的速度进行分析。
因此,传感器的读出帧速率(与所使用的传输标准一样多)是这一过程中的关键因素。但每一代GS-CMOS图像传感器中嵌入的功能也是如此。第1代包括全局快门,以消除运动伪影;以及多帧感兴趣区域(ROI)特征,其允许将数据子集传递给计算机进行分析。
第2代增加了多次曝光触发器,允许在一个图像帧内拍摄多次曝光,以确保拍摄的图像具有更大的信息深度,并将最短曝光时间缩短至仅2µs。
第3代包括双ADC和双触发器,允许在同一帧上拍摄低增益和高增益图像,每个图像都可以独立触发。此外,还嵌入了传感器上的转换增益,以更好地平衡灵敏度、饱和容量和动态范围,从而应对弱光和强光条件。最后,添加了一个自触发器,一个ROI充当另一个ROI的触发器。
翻转传感器
虽然仍然可以通过增加图像传感器的尺寸来增加总像素数,但大多数机器视觉应用都使用C型安装相机,该相机使用1英寸类型的传感器(16毫米对角线)。
前三代GS-CMOS图像传感器使用前照像素结构(见图1),光线在穿过金属布线层到达光敏光电二极管之前进入透镜。
这减少了到达光电二极管层的光,其中进入透镜的光的一部分被引导到金属布线层上。
<img data-lazy-fallback="1" decoding="async" width="2025" height="954" src="https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg?w=640" alt="" class="wp-image-4468698" srcset="https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg 2025w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg?resize=300,141 300w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg?resize=768,362 768w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg?resize=1024,482 1024w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-GS-CMOS-image-sensors-Figure-1.jpg?resize=1536,724 1536w" sizes="(max-width: 2025px) 100vw, 2025px">

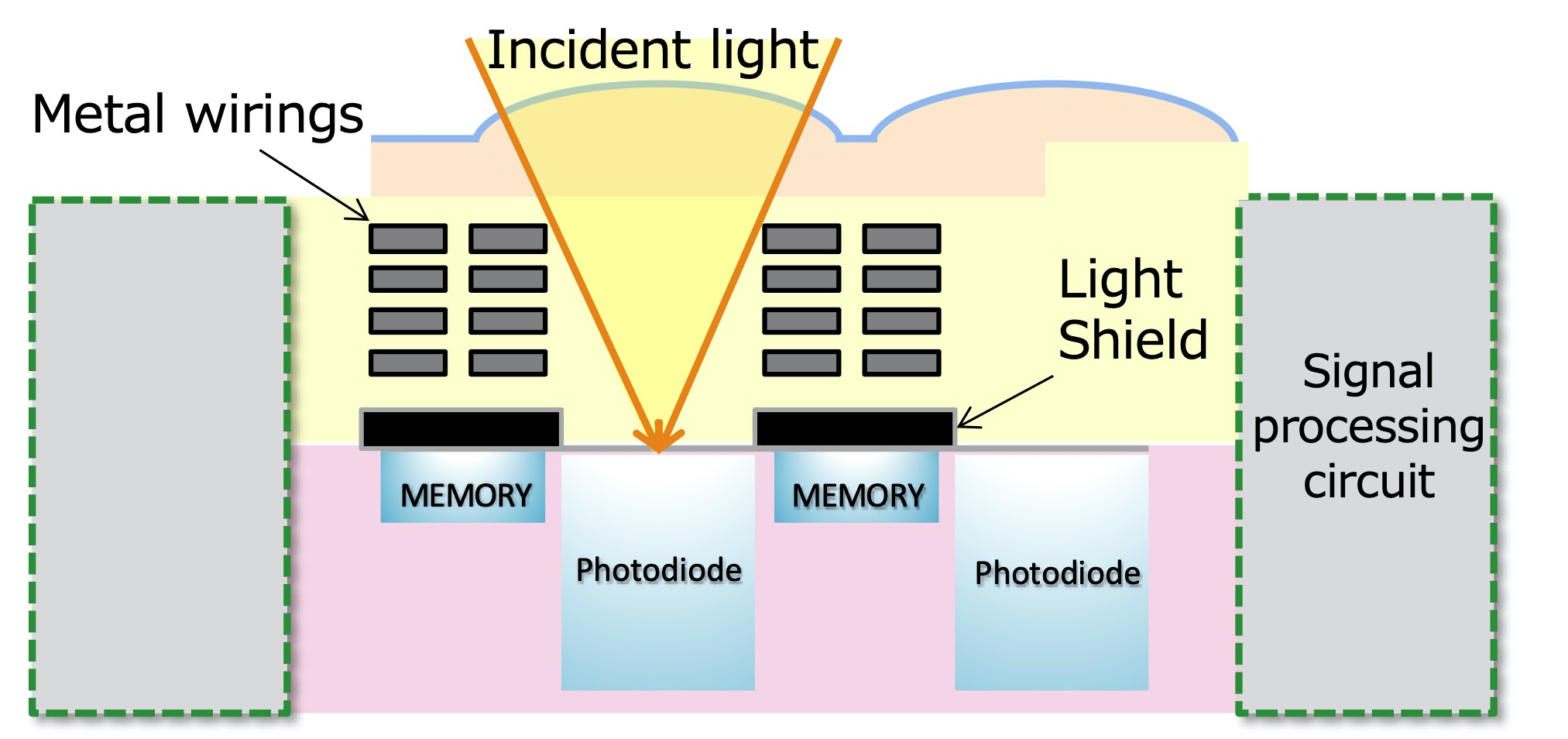

图1。前照式GS-CMOS图像传感器分层
第四代GS-CMOS采用的另一种方法是反转金属布线和光敏光电二极管层,以创建背光像素结构,并使光子更容易被检测到(见图2)。
<img data-lazy-fallback="1" decoding="async" loading="lazy" width="1429" height="1275" src="https://uploads.9icnet.com/images/aritcle/20230504/Sony-layering-in-back-illuminated-GS-CMOS-image-sensors-figure-2.jpg?w=640" alt="" class="wp-image-4468699" srcset="https://uploads.9icnet.com/images/aritcle/20230504/Sony-layering-in-back-illuminated-GS-CMOS-image-sensors-figure-2.jpg 1429w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-layering-in-back-illuminated-GS-CMOS-image-sensors-figure-2.jpg?resize=300,268 300w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-layering-in-back-illuminated-GS-CMOS-image-sensors-figure-2.jpg?resize=768,685 768w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-layering-in-back-illuminated-GS-CMOS-image-sensors-figure-2.jpg?resize=1024,914 1024w" sizes="(max-width: 1429px) 100vw, 1429px">

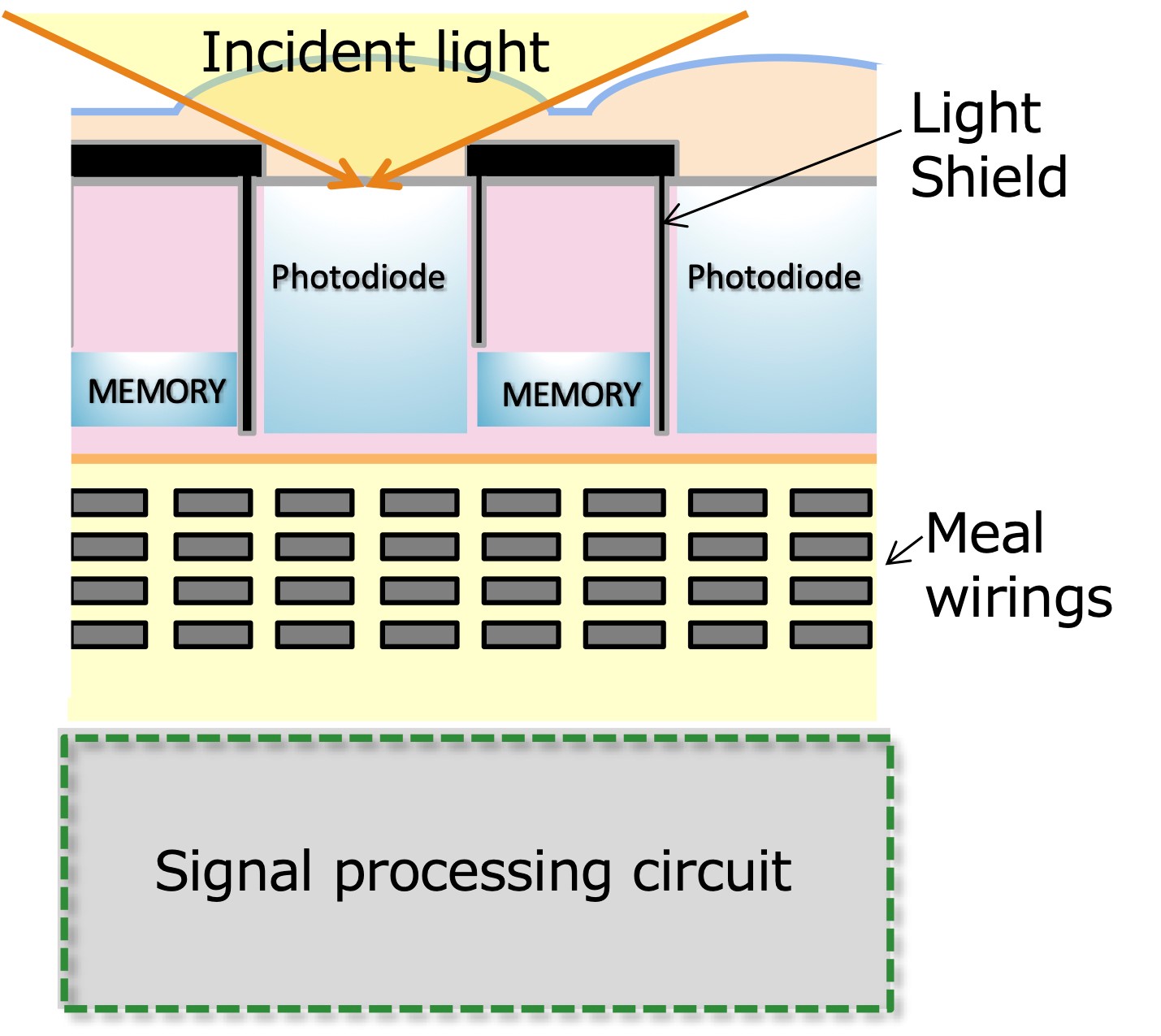

图2:背照式GS-CMOS图像传感器分层
与传统的前照式传感器(2.74µm)相比,这种倒置结构可以将像素大小减少到约63%,而不会降低饱和特性。
此外,这种反转允许将外围电路布置在传感器的背面。这样可以将分辨率从12MP提高到20MP,同时将封装尺寸降低到91%左右;即使使用与以前型号相同的光学系统(见图3)。
<img data-lazy-fallback="1" decoding="async" loading="lazy" width="2412" height="1120" src="https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?w=640" alt="Sony figure 3" class="wp-image-4468700" srcset="https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg 2412w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?resize=300,139 300w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?resize=768,357 768w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?resize=1024,475 1024w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?resize=1536,713 1536w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-high-definition-allows-for-a-larger-imaging-area-figure-3.jpg?resize=2048,951 2048w" sizes="(max-width: 2412px) 100vw, 2412px">

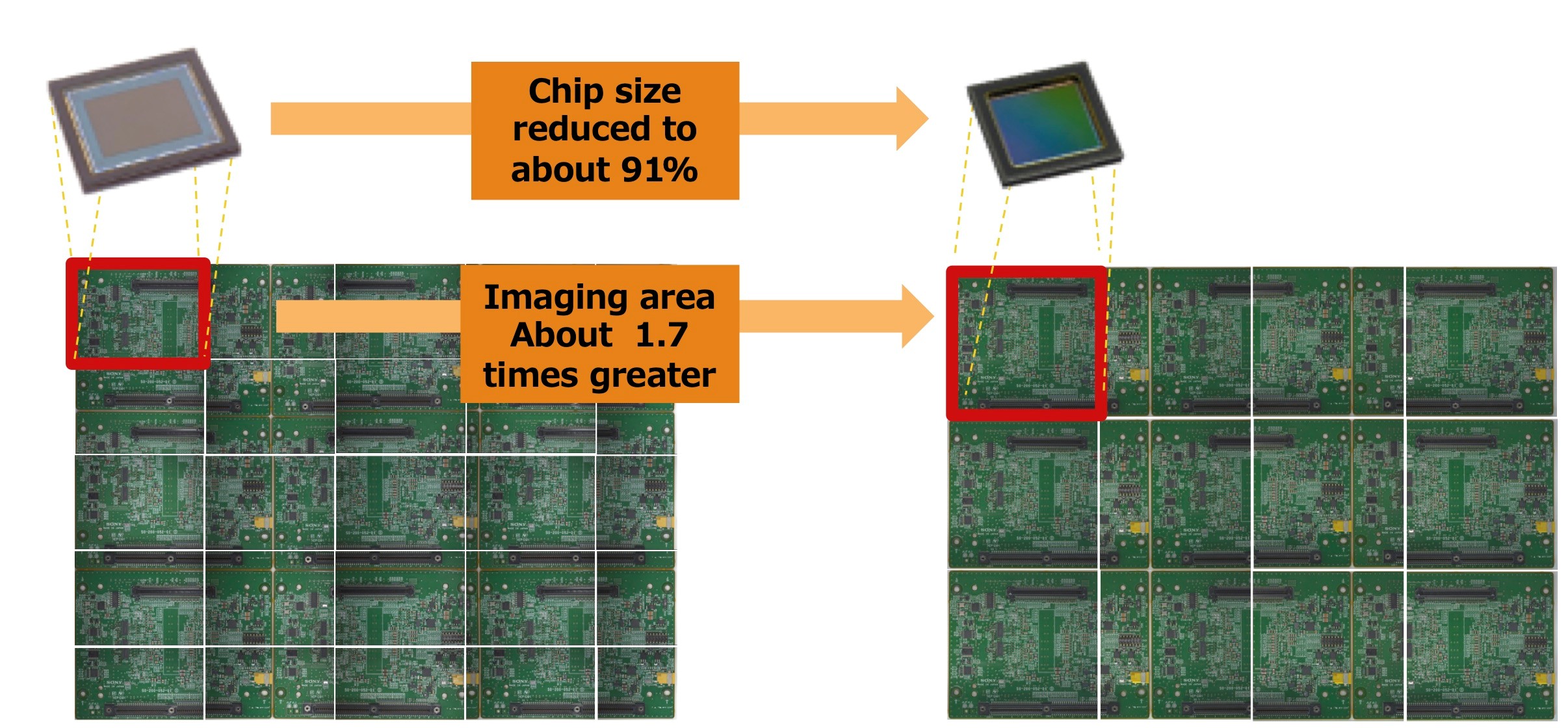

图3。高清晰度允许更大的成像区域,这反过来又减少了所需的捕获次数。在左手边,传统产品(IMX253,1237万像素)需要25次拍摄;在右边,新产品(IMX5312035万像素)只需要12次拍摄。
第四代功能和读出帧速率
反向背光像素结构还提供了实现高度灵活的布线布局的能力,并且通过将其与具有嵌入式时钟(SLVS-EC)高速接口的可扩展低电压信令相结合,可以显著提高读出帧速率。考虑到正在传输的更高分辨率图像,读出帧速率可以比传统传感器快近2.4倍。
<img data-lazy-fallback="1" decoding="async" loading="lazy" width="1920" height="978" src="https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg?w=640" alt="" class="wp-image-4468701" srcset="https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg 1920w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg?resize=300,153 300w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg?resize=768,391 768w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg?resize=1024,522 1024w, https://uploads.9icnet.com/images/aritcle/20230504/Sony-figure-4_lr.jpg?resize=1536,782 1536w" sizes="(max-width: 1920px) 100vw, 1920px">

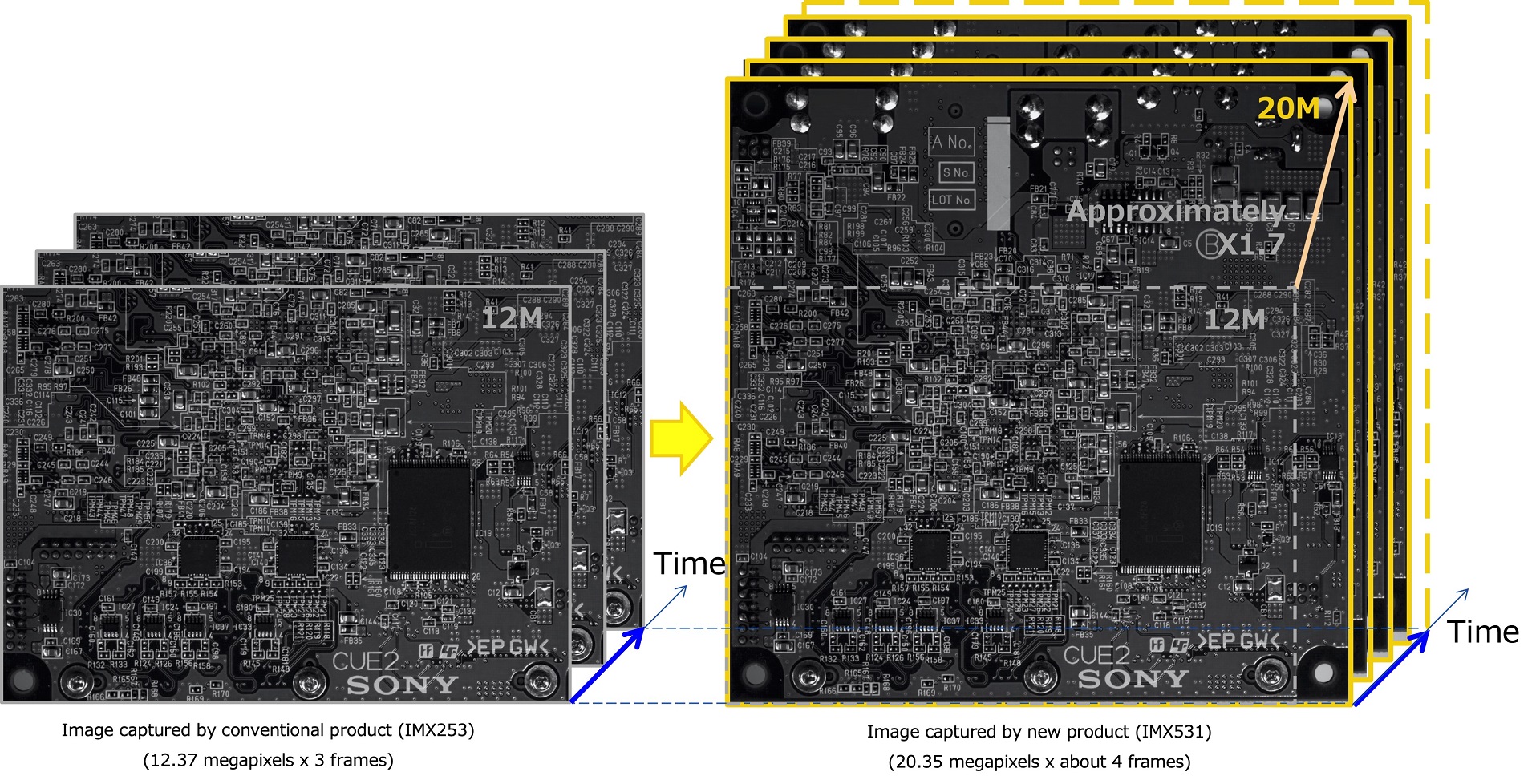

图4。高速读出缩短了检查过程所需的时间
在第四代传感器上实现的附加功能包括双ADC数据的传感器上组合,允许根据低增益和高增益捕获创建HDR(高动态范围)图像。快门速度加快,快门之间的时间降至2µs。
结论
为了实现高度自动化,例如取代工厂和仓库的目视检查,以及在工厂自动化和配送的其他应用中,检查和识别必须更精确、更快,从而提高效率。
第四代传感器是该行业和整个工业自动化的一大飞跃,它可以提供更好的图像和更大的片上功能,从而提高工业制造过程的质量控制和速度。
然而,这种对更高制造速度和精度的需求将继续下去,而且在问题出现之前,有一个问题需要解决。
正如我们所看到的,传感器制造商可以将像素大小缩小到最佳点之外。事实上,可以说,有些人这样做是出于商业利益;利用非专家将其用作代理度量(通常是唯一的度量)来量化其系统的图像质量。
作为一个行业,我们需要共同努力,提供更好的替代指标。考虑到工业成像的复杂性。一种更全面地看待质量和数量的方法。最终,这是一个简单易懂的像素计数。
<img data-lazy-fallback="1" decoding="async" loading="lazy" src="https://uploads.9icnet.com/images/aritcle/20230504/Roberto-Buttaci-Sony-Europe.jpg?w=150&h=150&crop=1" alt="" class="wp-image-4468696" width="126" height="126">
Roberto Buttaci是索尼半导体解决方案欧洲并负责索尼在欧洲的工业、AV和可穿戴CMOS图像传感器。
