对于为COM-HPC模块设计定制系统载板的电子工程师和PCB布局工程师，PICMG发布了一份免费提供的160页COM-HPC载板设计指南。


COM-HPC是模块上计算机（COM）高性能计算（HPC）的缩写，是一种新的开放式模块上计算机外形标准，其目标是从高端客户端到入门级服务器甚至更高级别的极高I/O和计算机性能。标准COM-HPC模块插入通常根据应用程序定制的载体或基板。原始设备制造商的优势是在开放标准的基础上，为特定应用的嵌入式和边缘计算板提供快速、经济高效的布局和高设计安全性。


在里面向导，特别有帮助的是对具有挑战性的模块到载波板以太网KR和KR4背板信令的详细讨论。为了节省COM-HPC模块上的引脚，10G/25G/40G/100G以太网KR接口的边带信号被串行化，然后必须在载波板上进行解串。设计指南通过一系列图表提供了相关说明。

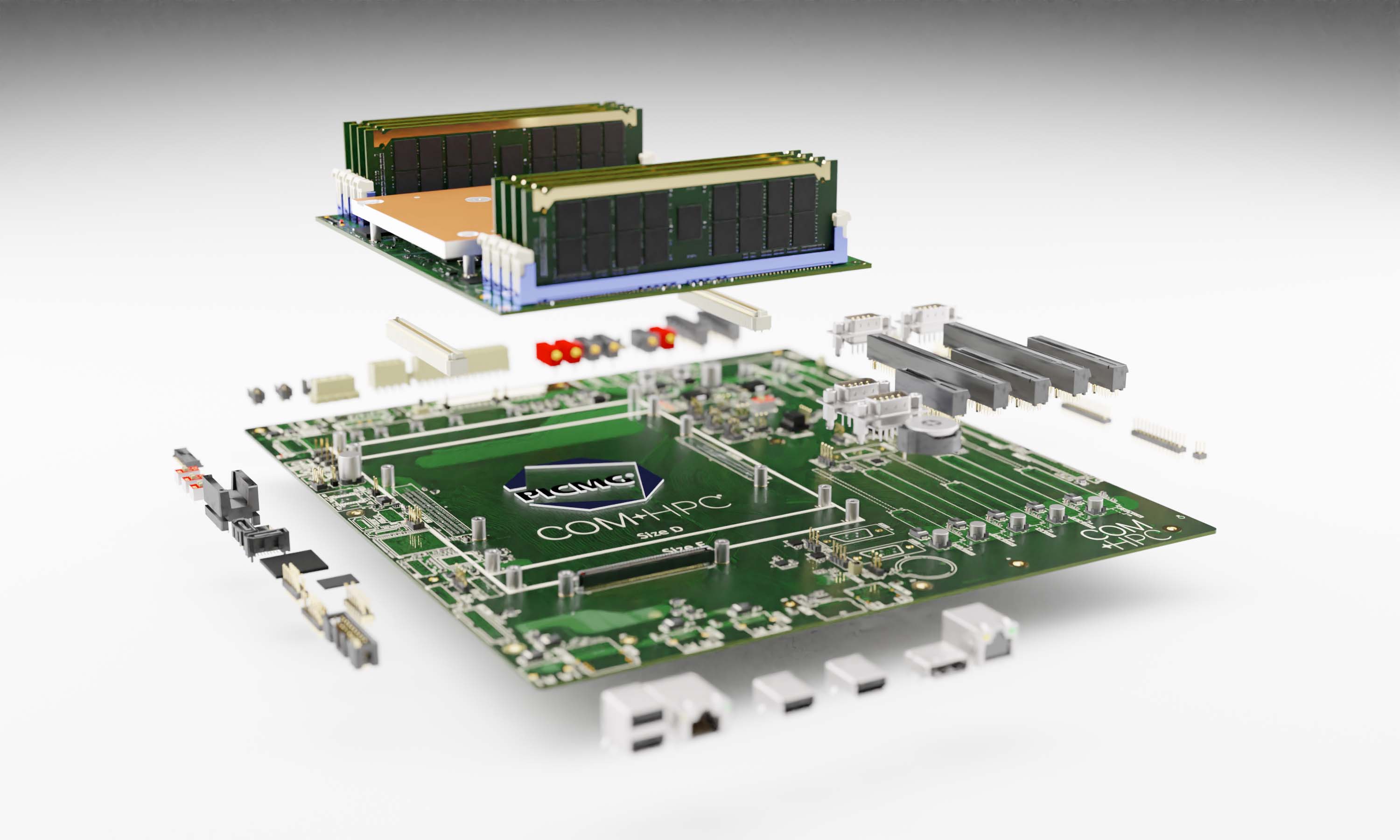

PICMG-COM-HPC-Carrier-Design-Guide

<img data-lazy-fallback="1" decoding="async" src="https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?w=300" alt="PICMG-COM-HPC-Carrier-Design-Guide" class="wp-image-4472387" width="300" height="180" srcset="https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg 3000w, https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?resize=300,180 300w, https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?resize=768,461 768w, https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?resize=1024,614 1024w, https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?resize=1536,922 1536w, https://uploads.9icnet.com/images/aritcle/20230423/PICMG-COM-HPC-Carrier-Design-Guide.jpg?resize=2048,1229 2048w" sizes="(max-width: 300px) 100vw, 300px">

（图片：PICMG）

此外，该指南还为所有提供的接口提供了增强的示意图和框图，如串行ATA、PCI Express至Gen 5、USB4、Boot SPI、eSPI、eDP、MIPI-CSI、SoundWire、异步串行端口接口、I2C/I3C、GPIO、系统管理总线（SMBus）、热保护和模块类型检测。PCB设计规则摘要进一步使工程师能够有效地设计完全符合信号的COM-HPC载板。


此外，增加了一节讨论机械考虑因素，包括散热器/模块附件、替代板堆叠组件和承载板的板加劲肋。指南中还提供了有关所有COM-HPC接口的信息和有助于载波板设计的有用书籍列表。


PICMG指出，电子设计工程师和印刷电路板开发人员应注意，虽然设计指南包含额外的详细信息，但它并不能取代PICMG COM-HPC规范。它在一份新闻稿中表示，“对于符合COM-HPC的承载板和系统的完整设计指南，有必要参考完整规格–设计指南并非任何设计决策的唯一来源。除了参考最新的COM-HPC规范外，还强烈建议使用模块供应商的产品手册作为参考。”


设计指南和基本规范附有平台管理接口规范和COM‑HPC EEEP。现有的嵌入式API（eAPI）规范也适用于COM-HPC。


COM-HPC委员会主席Christian Eder表示：“这份全面的文件将进一步加速COM-HPC标准的快速启动。虽然规范文件本身对开发人员已经很有用处，但详细的载板设计指南有助于避免设计问题，尤其是在处理高速信号时，如PCIe Gen 5和USB4。我希望看到基于COM HPC的解决方案在上市前的进一步改进。”


congatec的营销总监Eder担任COM-HPC委员会主席，之前是当前COM Express标准的草案编辑。Kontron的Stefan Milnor和Samtec的Dylan Lang支持Christian Eder担任PICMG COM-HPC委员会的编辑和秘书。
