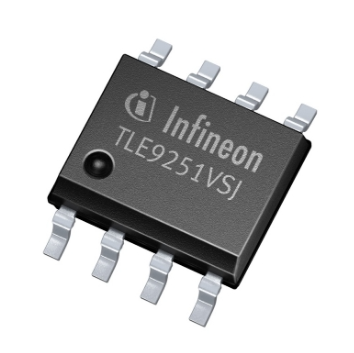

TLE9251VSJ器件介绍

TLE9251VSJ是一款由英飞凌科技公司（Infineon Technologies）生产的新型高速CAN收发器芯片，符合ISO 11898-2（2016）和SAE J2284-4/-5标准，是CAN收发器互操作性测试规范的参考设备和组成部分。它作为物理总线层和HS CAN协议控制器之间的接口，具有保护微控制器免受网络内产生的干扰的能力。该器件具有极高的静电放电抑制能力和出色的射频抗扰度，无需添加额外保护设备如抑制器二极管。

TLE9251VSJ收发器的工作温度范围为-40°C至150°C，封装为DSO-8。TLE9251VSJ广泛应用于汽车电子控制系统、工业自动化设备以及通信设备等领域。

规格参数

  • 工作温度(Max)：150 ℃
  • 工作温度(Min)：-40 ℃
  • 电源电压：3V至5.5V
  • 引脚数：8
  • 封装：DSO-8

TLE9251VSJ器件的特点

  1. 在无需其他外部电路（如共模扼流圈）的情况下，可以满足严苛的EMC测试限制。
  2. 完美的发射器对称性与接收器的优化延迟对称性相结合，使TLE9251VSJ能够支持CAN FD数据帧。
  3. 该器件支持高达5MBit/s的比特率，具体取决于网络的大小和随之而来的寄生效应。
  4. 具有过热保护、输出电流限制或TxD超时功能等故障安全功能，可保护TLE9251VSJ和外部电路。
  5. 在待机模式下，即使V IO是唯一可用的电源电压(V CC关闭)，TLE9251VSJ收发器也能够检测出唤醒模式。

引脚介绍

以下是TLE9251VSJ器件的8个引脚的详细介绍：

  • TXD：发送数据引脚，用于将数据发送到CAN总线。
  • GND：接地引脚，用于将器件接地。
  • VCC：电源引脚，用于为器件提供电源。
  • RXD：接收数据引脚，用于接收从CAN总线接收的数据。
  • VIO：可编程电源引脚，可用于配置不同的电源电压。
  • CANL：CAN低电平引脚，用于与CAN总线进行通信。
  • CANH：CAN高电平引脚，用于与CAN总线进行通信。
  • STB：启动引脚，用于启动器件并使其进入工作状态。

原理图及工作原理

TLE9251VSJ收发器在控制器和物理总线之间起到桥梁作用，负责数据的接收、发送、校验和仲裁等工作，确保数据在系统中的可靠传输。

  • 接收数据：当收发器检测到总线上的数据帧时，它会将数据从总线接收并转换为电信号。然后，收发器将这些电信号传输给控制器。
  • 发送数据：当控制器需要向总线上发送数据时，它会将数据传输给收发器。收发器将这些数据转换为适合在总线上传输的电信号，并将其发送到总线上。
  • 数据校验：TLE9251VSJ收发器还负责对传输的数据进行错误检测和校验。它会计算数据帧的CRC（Cyclic Redundancy Check）值，并与接收到的CRC值进行比较。如果两者匹配，说明数据传输正确；否则，说明数据传输出现错误。
  • 数据仲裁：在多主站系统中，当多个主站同时试图控制总线时，收发器会根据优先级仲裁规则来确定哪个主站可以控制总线。TLE9251VSJ支持标准的CAN仲裁规则，即基于标识符（ID）的优先级仲裁。
  • 总线管理：TLE9251VSJ收发器还负责总线的管理和控制，包括总线唤醒、待机模式等功能。这些功能有助于优化系统的性能和功耗。

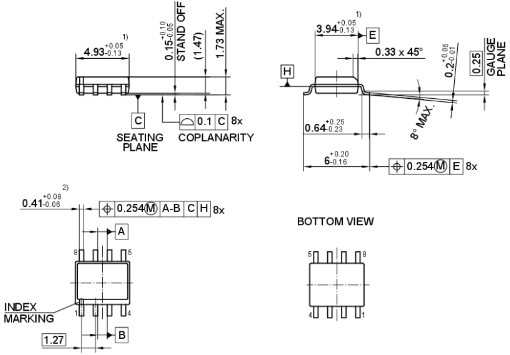

封装图

TLE9251VSJ器件的封装为DSO-8。封装图如下所示：

TLE9251VSJ器件的应用领域有哪些？

  1. 可用于汽车电子控制系统中的各种控制器之间的通信，如发动机控制系统、刹车系统、车身控制系统等。
  2. 可用于工业自动化系统中的各种设备之间的通信，如PLC、传感器、执行器等。
  3. 还可用于智能家居系统中的各种设备之间的通信，如智能门锁、智能照明、智能家电等。
