AD8226ARZ-R7器件介绍

AD8226ARZ-R7是一款由美国ADI（亚德诺）公司生产的低成本、宽电源范围的仪表放大器，采用SOIC-8封装。该器件具有高输入电压噪声、低输出电压噪声、低输入偏移、低输出偏移、低输入偏置电流、低输入失调电流等特点。

AD8226ARZ-R7适合多通道、空间受限的工业应用，它的增益可以通过单一的外部电阻器在1至1000之间进行设置，并设计用于处理各种信号电压。这款器件的宽输入范围和轨对轨输出允许信号充分利用供电轨。此外，AD8226ARZ-R7可以处理超出轨道的电压，具有强大的输入设计，可连接真实世界的传感器。在±5 V电源的情况下，可以保证零件在输入端承受±35 V电压而不会损坏。AD8226ARZ-R7的最小增益为1，可以轻松处理±10 V信号。

规格参数

  • 电源电压：2.2V至36V
  • 供电电流：350 µA
  • 电路数：1
  • 压摆率：0.6V/us
  • 共模抑制比：80 dB
  • 输入补偿电压：100 µV
  • 输入偏置电流：20 nA
  • 工作温度(Max)：125 ℃
  • 工作温度(Min)：-40 ℃
  • 3dB带宽：1.5 MHz
  • 安装方式：Surface Mount
  • 引脚数：8
  • 封装：SOIC-8

AD8226ARZ-R7器件的优缺点

优点：

  1. 与其它高精度仪表放大器相比，价格较为亲民，适合于成本敏感的应用。
  2. 宽电源范围，能够在不同的电源条件下稳定工作。
  3. 由于其高品质的处理技术，它能够保证信号的高精度放大。
  4. 强大的输入设计使其能够连接真实世界的传感器，其宽输入范围和轨对轨输出使信号能够充分利用供电轨。
  5. 功耗低、封装小巧，非常适合于多通道、空间受限的工业应用。

缺点：

  1. 可能会受到电源噪声的影响，在电源不稳定或噪声较高的应用场景中，这可能会限制其性能。
  2. 要实现可变的增益设置，需要一个外部电阻器，这增加了组件数量和布局复杂性。
  3. 与一些其他仪表放大器相比，带宽可能略有限制。

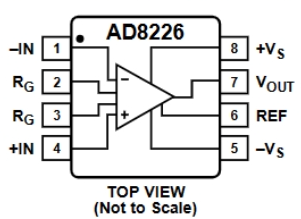

引脚介绍

以下是AD8226ARZ-R7器件的8个引脚的详细介绍：

  • IN+、IN-：正/负输入引脚，用于接收需要放大的正/负信号。
  • VS+、VS-：正/负电源引脚，用于提供器件工作的正/负电源电压。
  • 2个RG：增益电阻引脚，用于设置器件的增益。通过连接外部电阻器，可以设置增益在1至1000之间。
  • VOUT：输出引脚，用于输出放大的信号。该引脚的输出范围为轨对轨。
  • REF：参考引脚，用于连接外部参考电压源。该引脚应该连接稳定的参考电压源，以确保稳定的的工作性能。

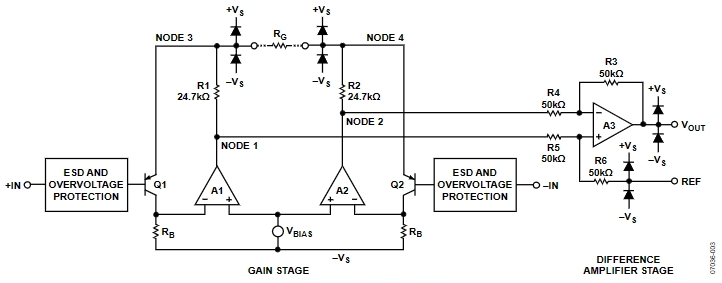

原理图及工作原理

AD8226ARZ-R7器件的工作原理是通过差分输入级接收信号并进行初步放大，然后通过增益级进一步放大并输出到输出缓冲器，最后将放大的信号输出到外部负载。

它由一个差分输入级、一个增益级和一个输出缓冲器组成。

差分输入级负责接收正负输入信号，并通过放大器内部的晶体管或场效应管进行放大。增益级由多个晶体管或场效应管组成，用于实现所需的增益放大。输出缓冲器则将放大的信号输出到外部负载。

AD8226ARZ-R7器件的增益可以通过外部电阻器进行设置。通过连接两个外部电阻器到RG1和RG2引脚，可以设置增益在1至1000之间。增益的计算公式为：增益 = (外部电阻器1 x 外部电阻器2) / 内部电阻器。

此外，AD8226ARZ-R7器件还具有低噪声、低偏移电压等特性。低噪声特性意味着该器件对微弱信号的检测能力较强，能够减小信号中的噪声干扰。低偏移电压意味着输入信号不需要进行失调电压补偿，从而减少了额外的电路元件和复杂性。

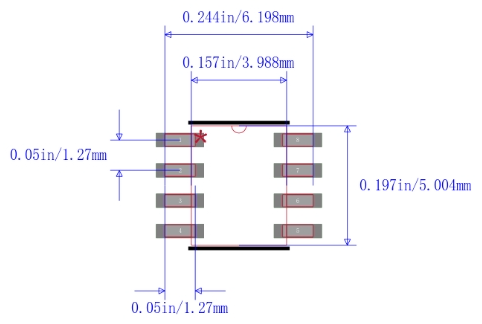

封装图

AD8226ARZ-R7器件的封装为SOIC-8。封装图如下所示：

使用AD8226ARZ-R7器件需要注意哪些事项？

  1. 电源电压的稳定性：使用AD8226ARZ-R7器件时，要确保电源电压的稳定性，避免电压波动对放大器的性能产生影响。
  2. 输入输出信号匹配：使用AD8226ARZ-R7器件时，要注意输入和输出信号的匹配，避免信号反射和失真等问题。
  3. 增益调节：如果需要调整放大器的增益，需要注意选择合适的电阻器进行调节，避免增益过高或过低导致放大器失真或失效。
  4. 参考电压的稳定性：使用AD8226ARZ-R7器件时，要确保参考电压的稳定性，避免电压波动对放大器的性能产生影响。
  5. 器件的储存和使用环境：AD8226ARZ-R7器件的储存温度范围为−65°C to +150°C，在极端环境下使用时需要特别小心，避免器件受损。
