• 零件编号：技术0053-04-K1
  • 设备购买：点击在这里联系客服获取相关信息！

电动驱动演示平台（EDDP）电机控制套件

该套件通过提供所有必要的软件和硬件组件，能够开发和评估三相电机控制应用程序。该套件的主要硬件组件包括作为电机驱动板的Trenz Electronic GmbH的TEC0053，作为参考控制器板的Digilent Inc.的Arty Z7-10，以及作为参考电机的Anaheim Automation的BLDC电机。主要软件组件是用Vivado SDSoC和Web UI实现的现场控制算法；该软件必须从trenz.org/EDDP/下载。

可根据要求提供用于成本或性能优化的其他组装选项以及高批量价格。

特伦兹电子公司生产的所有模块都是在德国开发和制造的。

主要功能和优点

  • 可选地，功率级可以由单独的5V…48V直流电源运行
  • 使用12V直流电源运行
  • 用于通过互联网控制电机的Web UI和网络API
  • 由运行在ARM处理器上的Linux操作系统提供的互联网连接
  • 可用的电机控制模式包括速度控制和定子电流控制
  • 用Vivado SDSoC实现面向现场的控制算法，从处理器卸载到嵌入式
  • Xilinx Zynq®-7000自适应SoC中FPGA结构提供的速度和灵活性
  • 三相电机控制应用的发展与评价

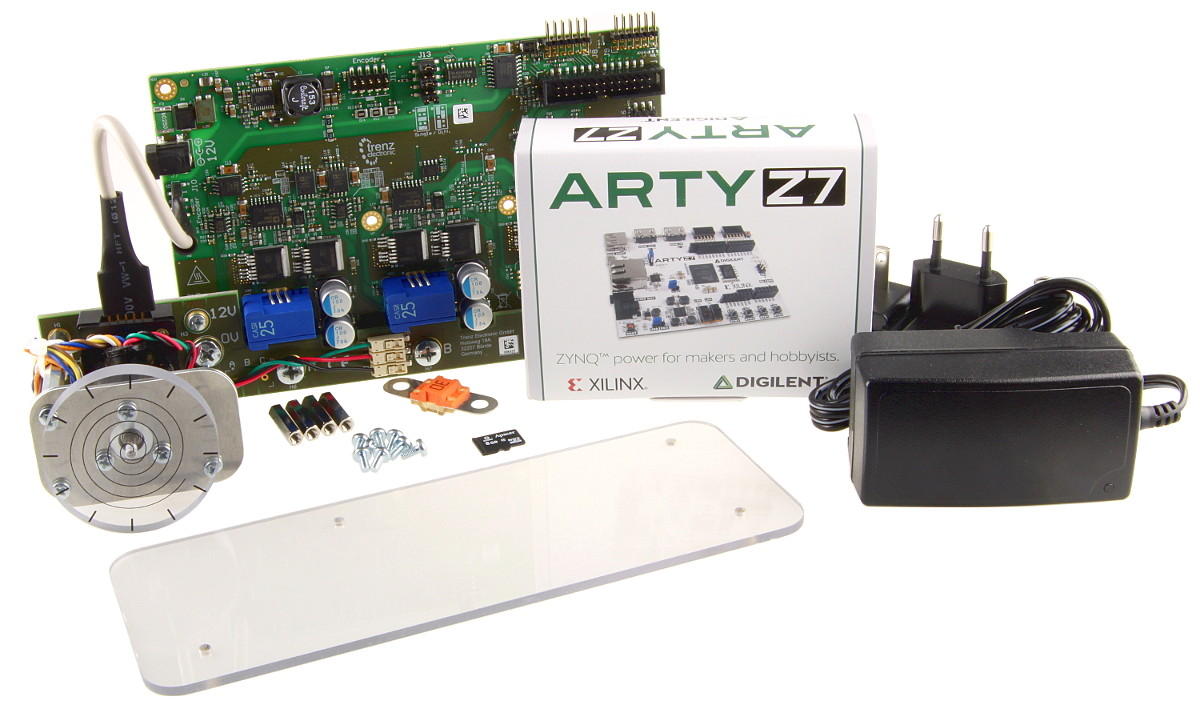

包装物件清单 (含配件)

  • 1 x 8 GB 4级microSDHC卡，包含Arty Z7-10的电机控制演示
  • 1 x Arty Z7:APSoC Zynq-7000制造商和业余爱好者开发板作为参考控制器板
  • 1 x无刷直流电机作为参考电机
  • 1个6针Pmod电缆套件，长度~15厘米（6英寸）
  • 1 x TEC0053-保护盖
  • 1 x TEC0053-04 EDPS功率级
  • 1个用于EDPS的TEC0060-01电机连接器板
  • 1个58V 30A慢速螺栓安装保险丝
  • 2套适配器（适用于欧洲、英国、美国和澳大利亚的适配器），用于12 V电源
  • 2个带电缆的电源12 V/3 A
  • 4个螺栓M3 20 mm
  • 8个螺钉M3 x 6
