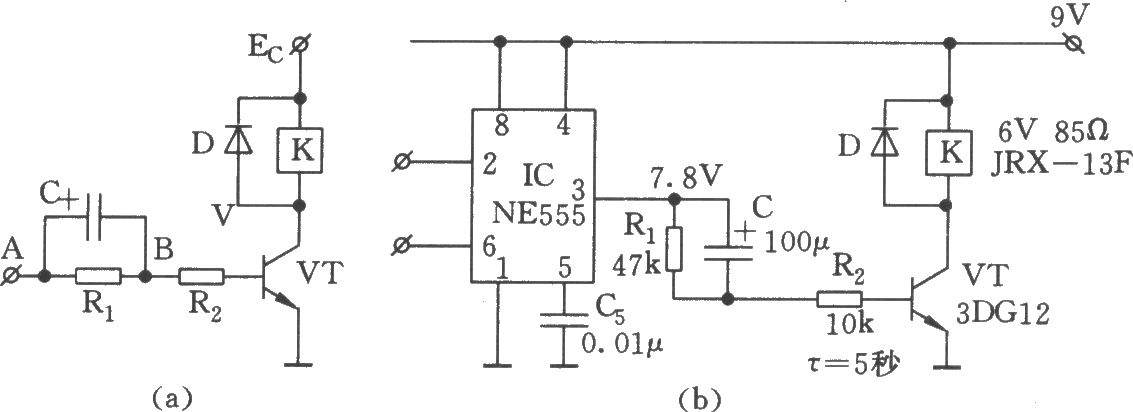

继电器低功耗保持电路_久芯网 继电器的吸合电流比释放电流要大，吸合后，继电器便保持在吸合电流上工作。如图所示的电路可使继电器在吸合后自行保持低电流工作，降低功耗。当555的3脚由低转呈高电平时，由于C两端电压不能突变，则VT管获得的注入电流为(VA-0．7V)／R2。之后，C通过R2和eb结充电，VB下降，待C充满后，VB=VA-Vc，由于Ib的减小，使流过继电器的电流Ic减低至接近释放电流，继电器工作于低功耗状态。
