Maxim集成MAX33076E高速四路RS-422/RS-485接收机提供高CMR(共模范围)，高故障保护，高ESD为恶劣的电气环境。该设备的供电范围为+3.3V或+5.0V。±25V的高CMR有助于在两个节点之间的地平面有较大差异或来自电机或其他电噪声源的较大外部干扰时接收信息。MAX33076E提供了±65V的扩展故障保护，其中数据线被保护免受意外短路到本地电源。此外，±25kV的高ESD HBM(人体模型)保护数据线在生产过程中或在现场不受ESD冲击。


该Maxim集成MAX33076E高速四柱RS-422/RS-485接收器功能的真正的故障电路，接收器输出被放置在一个高状态时，打开，短路，或连接到一个终止传输线与所有驱动器禁用。


MAX33076E上的G和Ḡ引脚分别配置为主动高和主动低，并启用或禁用输出。该设备与MAX3095-96接收器的引脚兼容。MAX33076E封装在16针SOIC或QSOP封装中，额定温度范围为-40°C至+125°C。


特性

  • 集成保护提高鲁棒性

    • ±65V容错四路接收线

    • 25 kv ESD HBM±

    • 共模范围

    • 真正的故障安全接收器防止错误转换接收器输入短或开放事件

    • -40℃~ +125℃工作温度范围

  • 便于升级的行业标准

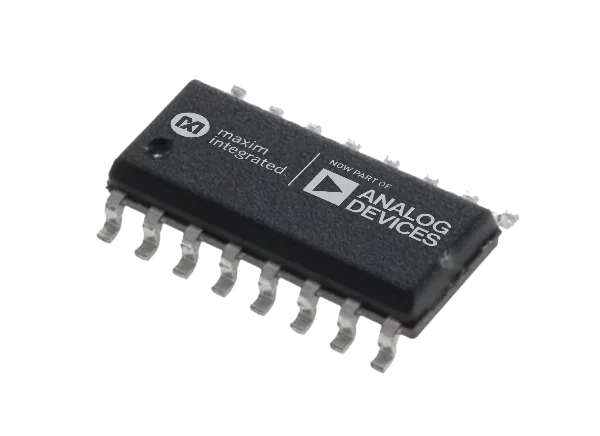

    • 16针SOIC和QSOP包

    • 针孔兼容行业标准MAX3095-96接收器

    • 电源电压+3.3V或+5.0V

    • 数据速率选择20Mbps或35Mbps


应用程序

  • 电机控制器

  • 电信设备

  • 电网设备

  • 数控机器

  • 激光模块

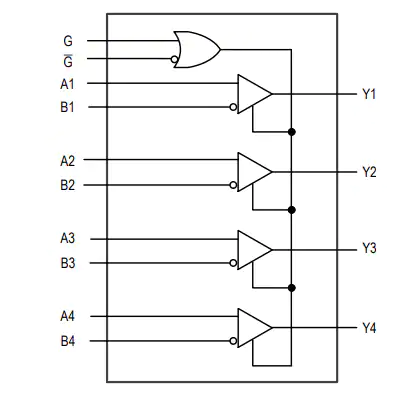

框图
