意法半导体TSC200电流检测放大器是一款高侧电流检测放大器，提供模拟电压输出。它可以通过一个分流电阻在广泛的共模电压范围内感知电流，从-16V到+80V，无论电源电压是什么。它的放大增益为20V/V。

意法半导体TSC200集成了一个带有输出锁存功能的开漏比较器和一个连接到其输入端的内部0.6V参考电压。然后，外部电阻分压器可以设置开关阈值。该设备完全工作在2.7V到18V的电源电压范围和-40到+125°C的工业温度范围内。


特性

  • -16V至80V宽共模电压

  • 2.7V至18V电源电压

  • 20 V / V放大增益

  • 0.6 v内部参考

  • 内部排水明沟比较器

  • 比较器上的锁存能力

  • 精度高(最高3.5%)。误差超过温度)

  • 1 mhz带宽

  • 最大静止电流1.8mA

  • SO8和MiniSO8软件包


应用程序

  • 高端电流传感

  • 下部电流传感

  • 过电流保护

  • 电信设备

  • 测试和测量设备

  • 工业过程控制

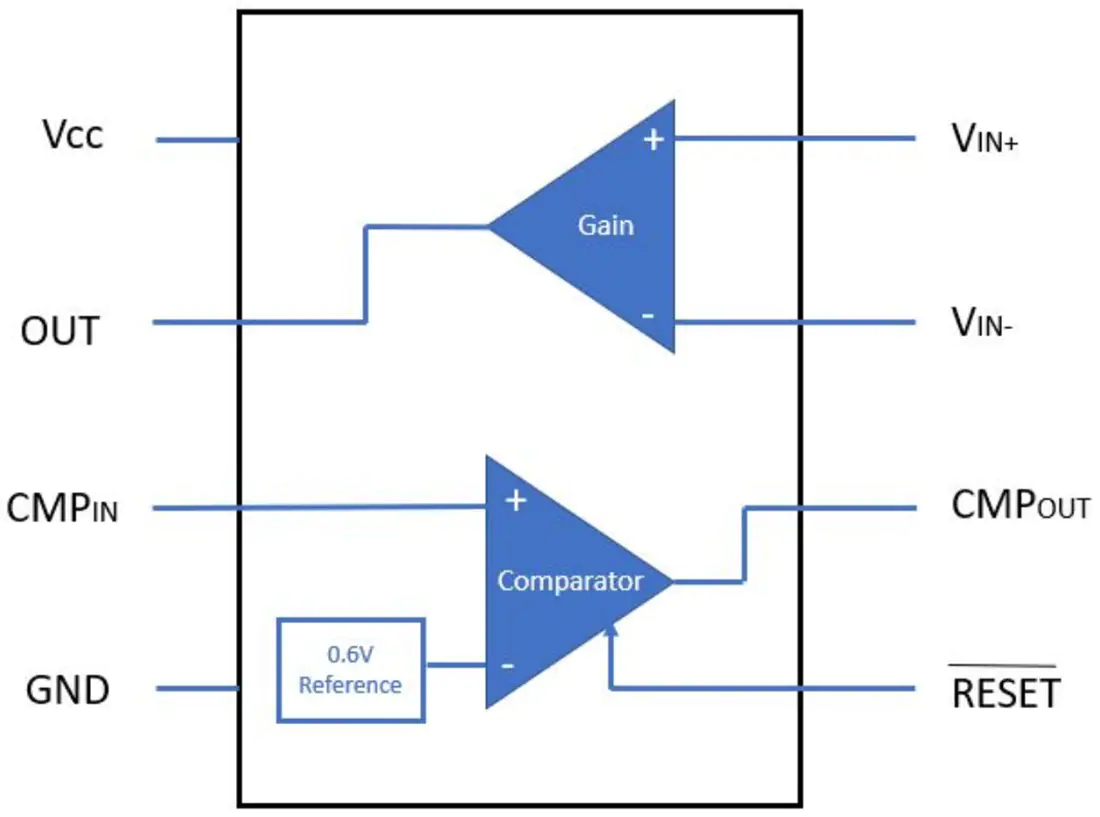

框图
