大多数学校和办公室都有对讲机，可以与建筑物或特定校园内的人交流。这些就像固定电话一样，但你不需要接线员，从一端接收的语音将直接传输到另一端的接收器。在这个电路中，我们将建立一个简单对讲机电路使用它可以进行交流双向在你的房子或学校里。这个项目让人想起了童年时用带螺纹的火柴盒制作一部简单的电话的情景。因此，现在让我们通过构建一个电子电路（放大器）将语音从一端传输到另一端，将其提升到一个新的水平。



所需材料：

  1. LM386音频放大器
  2. 扬声器（2个）
  3. 麦克风（2个）
  4. 电阻器（10k、4.7k、10k）
  5. 电容器（0.1uf、0.1uf，10uf、10uf）
  6. SPDT开关
  7. 面包板



电路图和说明：

这个的完整电路图对讲机项目如下所示。

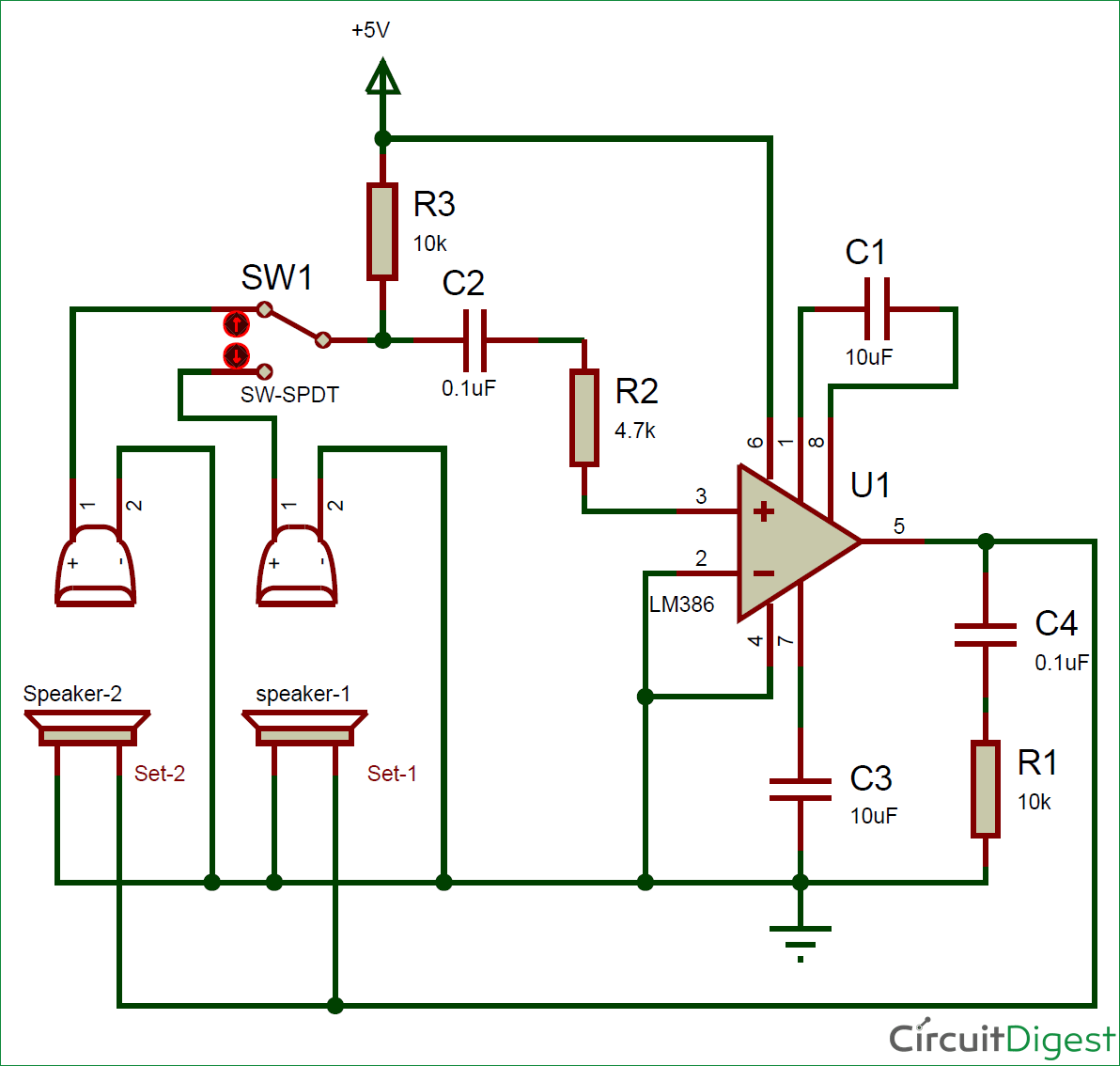

Simple Two Way Intercom Circuit diagram

正如你所看到的，电路非常简单，可以很容易地在试验板上构建。电路背后的主要概念是使用LM386音频放大器它接收来自麦克风的音频信号，将其放大并在扬声器上播放。这个LM386型具有20-200的增益范围；默认情况下，增益值为20，但可以通过在引脚1和8之间使用电容器将增益值增加到200。在这里，我们使用了一个10uF的电容器来获得200的最大增益。电阻器R2用于控制扬声器的音量；在这里，我使用4.7K电阻器将音量限制在中等水平。您可以使用1k-100k的值进行实验，以获得您选择的音量。

放大器的输出（引脚5）连接到两个扬声器。一个扬声器将用于第1组，另一个用于第2组，如电路图所示。放大器的输入是麦克风（麦克风有极性，所以连接时要小心），我们不能同时放大两个麦克风的声音，所以我们使用单刀双掷开关如上文所示。

这个SPDT开关一次只能将一个麦克风连接到放大器。所以一次只能有一个人说话，这种类型的交流被称为半双工这就是我们在对讲机每次说话后，用户都必须拨动SPDT开关，让另一端的人开始说话。

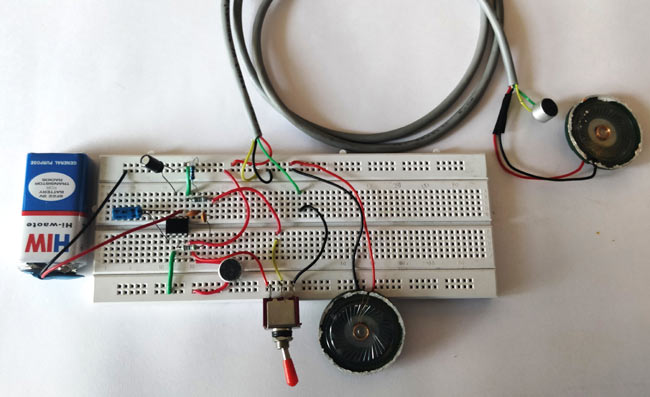

Simple Two Way Intercom Circuit in action



对讲机电路的工作：

按照上面的电路图进行连接。为了使项目更具吸引力，您可以使用长电线来增加第一组和第二组麦克风和扬声器之间的距离。您可以使用任何长度合适的普通电线，但如果您需要覆盖更高的距离，请使用CAT5等双绞线，以避免受到噪音的影响。我只是用了一根普通的电线进行演示，设置如下所示：

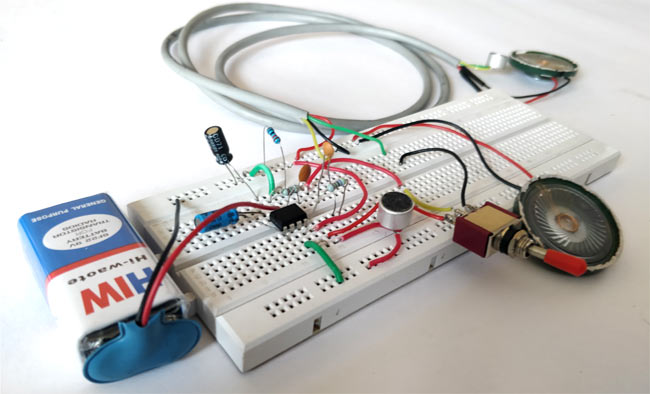

Simple Two Way Intercom Circuit hardware

完整的电路构建在面包板上由9V电池供电。该电路也可以在5V到12V之间的电压下运行，因此请选择您满意的电源。现在，将SPDT开关放在一个位置，并对着各自的麦克风说话，您的声音应该会在两个扬声器上回荡。同样，将开关放在相反的位置，对着另一个麦克风说话，检查你是否能听到扬声器上的声音。最初，你可以通过向麦克风吹气来测试电路，并检查扬声器是否会产生一些噪音。

你也可以通过添加另一个SPDT开关来升级这个项目，当你说话时打开你身边的扬声器。现在，两个扬声器都会一直处于活动状态，以保持简单，所以如果你在一端的扬声器上听到自己的声音，不要担心。



项目的完整工作如视频在下面如果你对如何使用它感到困惑，你也可以仔细阅读。希望你理解这个项目并使它发挥作用，如果你不愿意，可以使用评论区或论坛发表你的疑问，我会尽力解决它。
