在本教程中,我们将向您展示如何使用IC 4047生成低功率方波,我们还将使用确认输出示波器在Astable模式中,4047 IC的输出波形在高逻辑电平和低逻辑电平之间波动,这与方波相同。它只需要少量的电阻器和电容器就可以从外部添加来产生方波。这可以用作时钟脉冲对于一些需要时钟脉冲来操作的IC。通过添加更多的电阻器和电容器,可以将该方波进一步转换为正弦波。



所需材料

  • 集成电路4047
  • 示波器
  • 电位计值(1M欧姆)
  • 电阻器值(1k和200欧姆)
  • 电容器值(0.001uf和0.1uf)
  • 连接导线和探针
  • 12v电源

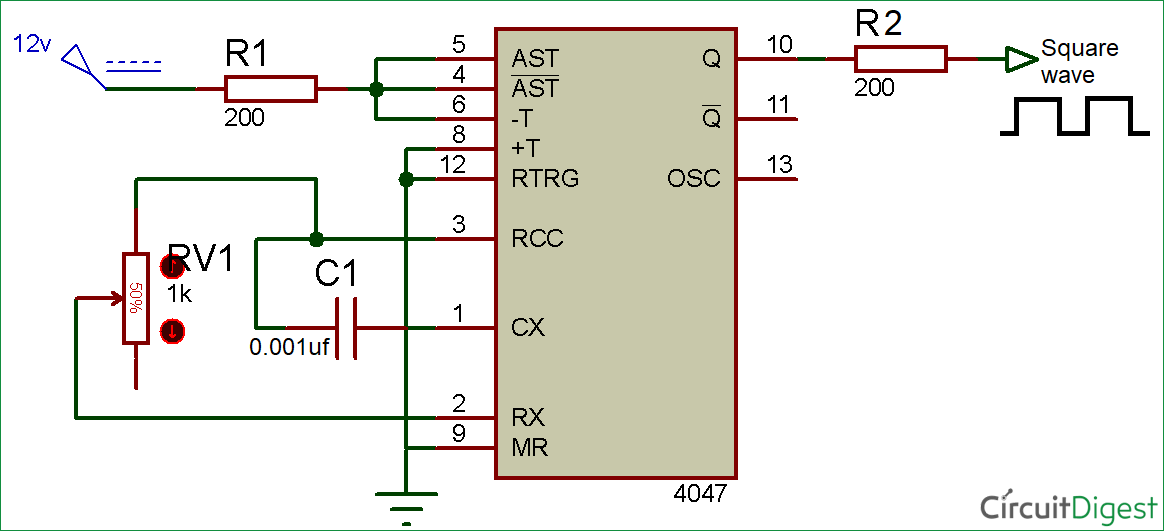

电路图

Square Wave Generator Circuit Diagram using 4047 IC

电路用于此方波发生器如上所述。您可以通过移动电位计来改变方波的频率,也可以使用不同值的电阻器和电容器来改变输出频率。

注:R的最小值:10千克Ω

R的最大值:1兆Ω

静态模式下的最小C值:100 pF

单稳态模式的最小C值:1000 pF

在详细介绍之前,我们应该了解IC 4047。



集成电路4047

4047集成电路是目前流行的低功耗集成电路之一。它同时提供单稳态(单次)和静态(自由运行)操作。它具有宽范围的输入电压(3v至18v),直流电流输入高达±10mA,高工作温度范围为−55°C至+125°C。在这里,我们使用IC来生成方波和正弦波,为此我们只需要几个电阻器和电容器。您可以使用IC为各种应用程序生成时钟脉冲。该IC主要用于逆变器电路以从直流电流产生交流电。

该IC的应用包括鉴频器、定时电路、延时应用、包络检测、倍频和分频。

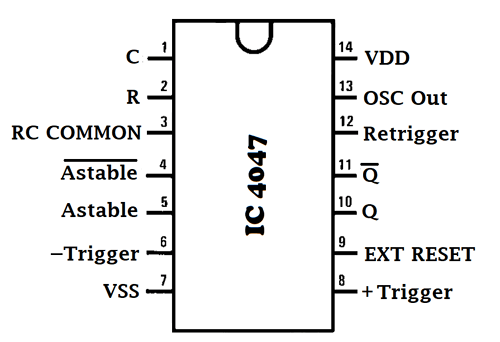

引脚图IC 4047

IC 4047 Pinout

大头针配置IC 4047

din

引脚编号。

引脚名称

描述

1.

C

用于连接外部电容器

2.

R

用于连接外部电阻器

3.

碾压混凝土

用于连接电阻器和电容器的公共引脚

4.

上一次(阿斯塔布尔酒吧)

在静止模式下使用时为低

5.

上一次

在静止模式下使用时为高

6.

-触发器

当在单稳态模式下使用时,我们给该引脚提供从高到低的转换

7.

Vss公司

IC接地引脚

8.

+触发器

当在单稳态模式下使用时,我们给该引脚提供从低到高的转换

9

文本重置

这是一个外部复位引脚。通过向该引脚提供高脉冲,它将输出Q重置为低电平,并将Q’重置为高电平

10

Q

提供正常高输出

11

Q’

引脚10的反向输出,意味着它给出低输出

12

重新触发

在单稳态模式下用于同时重新触发+触发器和-触发器引脚

13

OSC输出

给出振荡输出

14

电压(Vdd)

IC正极输入引脚

g="0" cellspacing="0">



方波产生电路的工作原理

我们可以为IC提供3v到15v的输入电压范围。在我们的电路中,我们正在给予12伏电阻器和电容器外部连接到PIN 2并且与PIN 3短路。电阻器和电容器(RC)的组合产生具有特定频率的输出。方波的输出来自与200欧姆电阻器串联的PIN 10。

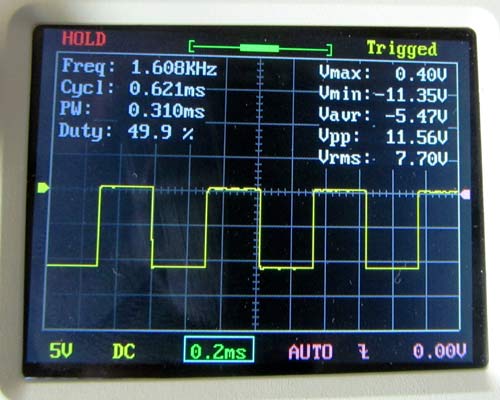

Generated Square wave on oscilloscope

方波频率值的计算公式如下:

f=1/8.8RC

例子:用于以数学方式计算图中所示波形的频率

这里,电位计约为7-8%,C值为0.001uf。

因此,频率为:f=1/8.8*70,000*0.001*10-6

f=1623.37或1.6Khz(约)

如果频率已知,则可以使用相同的公式来找到RC的值。

4047 IC的缺点是,我们无法调整占空比,并且该IC的输出具有50%的恒定占空比。为了控制频率,我们使用它来改变电路中R和C的值。

该电路产生的方波可以很容易地转换为正弦波,只需使用少量的电阻器和电容器。

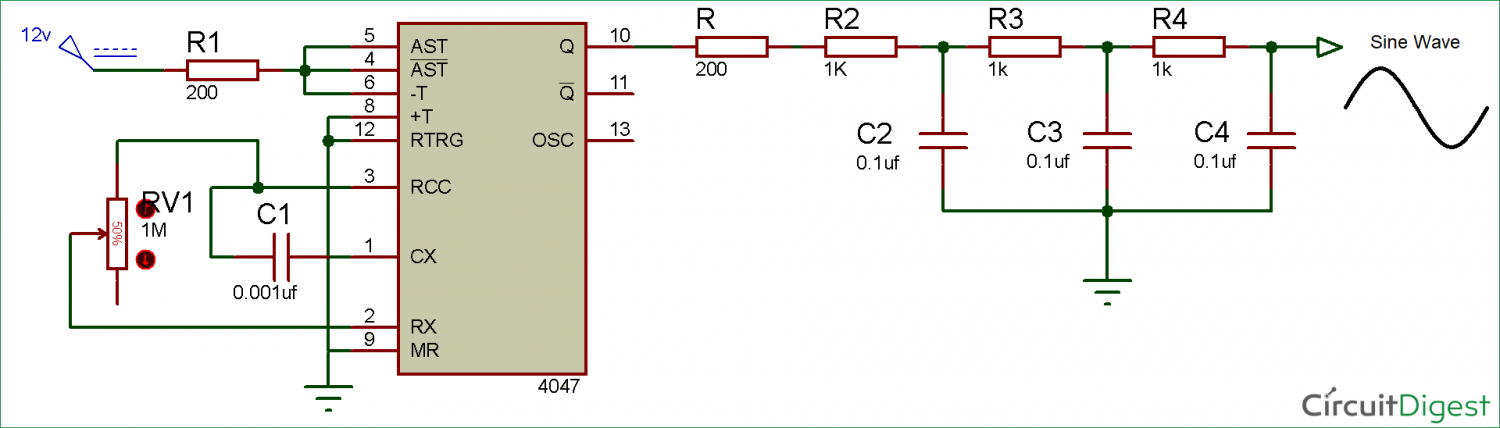

方波到正弦波转换器

Sine wave generator circuit diagram using IC 4047

该电路是对上述电路的改进,用于从方波中获得正弦波。为了将方波转换为正弦波,我们需要添加一些电阻器和电容器,如下电路图所示:

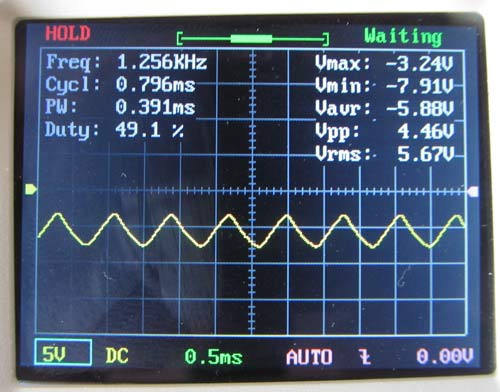

Generated Sine wave on oscilloscope after circuit modification

通过进行这种小的修改,我们能够将方波转换为正弦波。

Square to sine wave converter circuit
