热工宝典
热工宝典特点
★小巧、便于携带和手持。
★大屏幕液晶带背光显示，测量、输出、输出可同屏全中文显示。
★电压、电流、电阻的测量和输出。
★电压和电流测量可显示百分比。
★八种热电偶（K、E、T、J、S、R、N、B）的测量和输出，二种热电阻（PT100、Cu50）的测量。
★热电偶测量、输出具有自动或手动补偿功能。
★热电偶、热电阻测量输出具有ITS-90国际标准毫安伏、电阻值对应显示。
★热工信号校验仪可实现电阻值与温度值、毫安值与温度值的快速互查。
★内置大容量充电电池，充电一次可连续工作5～7小时（与工作状况相关）。
★按键声音和背光可控制，断电保存参数设置状态。
热工宝典技术指标
输出信号:
电 流： 0～24mA DC
精度： ±0.05％FS
分辨率： 1μA RL＜400Ω RL×IL≤8V
电 压： 0～6V Dc
精度： ±0.05％FS
分辨率： 0.1mV RL≥10KΩ
毫 伏： 1～120mV DC
精度： ±0.05％FS
分辨率： 1μV RL≥20KΩ

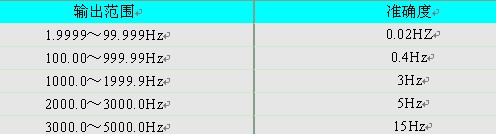

频率：0～5000Hz
TTL电平矩形波
分辨率：0.1Hz
直流：24V IL＜30mA
精度： ± 2％
电流：0～35mA DC 精度： ±0.05％FS
电压：
0～5V DC 精度： ±0.05％FS
0～35V DC 精度： ±0.1％FS
毫伏：1.10～100.00mV DC 精度： ±0.05％FS
电阻：0.0～1200.0 Q 精度： ±0.05％FS
频率：0.0～5000.0Hz方波 精度： ±0.2％Hz
热工手册执行国际ITS一90
实现电阻值与温度值的互查。 指PtlO和Ptl00型热电阻。
实现毫伏值与温度值的互查： 指S、K、B、R、J、E、T、N型热电偶。
实现饱和蒸汽的压力P查密度P、温度T查密度p的查询。查询范围：绝对压力范围：0.1MPa～16MPa；温度范围：100℃～350℃。
工作温度：-10℃～50℃ ；贮存温度：-20℃～70℃
外形尺寸：237×13195×45mm
重 量：0.7kg
热工宝典操作与使用
仪表面版
◆液晶显示屏: 显示测量及输出信号的相关信息。
◆电源开关: 按下电源ON开关,接通电源。OFF关断电源。
◆键盘:
（1） 数字区: 直按输入的量或查询的值。
（2） : 主画面和查询画面时设定光标位值,参数设定时选择要修改的参数项。
（3） : 设定光标位
（4） ENT: 回车键,确定选定的项操作有效。
（5） ESC: 在主画面时进入热工宝典查询,参数设置时为退出参数设置画面。
（6） FUN: 测量或输出的类型切换
测量时由DCV、DCmA、DCmV、RTD、TC、F顺序循环切换。
输出时由DCV、DCmA、DCmV、R、TC顺序循环切换。
（7） Range: 测量或输出中的RTD、TC的类型范围切换。RTD由Cu50、Pt100顺序切换，TC由S、K、E、 T、J、B、R、N顺序切换。
（8） Zero: 输出值复位为0
（9） ON、OFF:电源开关。按下ON>2秒钟,电源开关接通。
输入输出端子
◆端子分为OUT区和IN区,OUT区作为信号测量用。红色的端子为正级,黑色的端子为负极。
热工宝典注意事项
◆测试和输出时,端子接线必须与操作一致（如:在输出端子上接测量电压,在电流端子上测量电压,都有可能损坏仪表）
◆确认每档量程范围,不能过量程使用。
◆仪表在光线充足处建议不使用背光,这样可以延长电池使用时间。
◆当仪表从室内拿到现场并采用自动温度补偿方式，温差较大时，应把仪表在现场适应5分钟，使仪表内藏的温度传感器的温度和环境温度一致，从而准确测量出环境温度值。
◆输出热电偶信号时，设定温度应大于等于补偿的温度，使输出的毫伏信号为正值。
