使用缓冲电路的晶闸管开关
缓冲器是用于平滑由电路电感引起的电压尖峰的能量吸收电路。有时…
吸收电路是用于平滑由电路电感引起的电压尖峰的能量吸收电路。有时，由于过电流、过电压和过热，部件会出现故障。因此，对于我们使用的电路的过电流保护保险丝在适当的位置，为了防止过热，我们使用散热器或风扇。
缓冲器电路用于在接通和断开电路期间限制电压或电流（di/dt或dv/dt）的变化率和过电压。缓冲电路是电阻器和电容器的组合，串联在开关式晶体管或晶闸管用于保护以及提高性能。开关和继电器之间也使用缓冲电路来防止电弧。
在这个项目中，我们将向您展示缓冲电路如何保护晶闸管免受过电压的影响或过电流。电路由以下部分组成缓冲电路跨晶闸管和频率发生器电路，使用555定时器IC.
所需材料
- 晶闸管-TYN612（SCR）
- 555定时器IC
- 电阻器（47k-2,10k-2,1k-1150-1）
- 电容器（0.01uf、0.001uf、0.1uf-2）
- 二极管-1N4007
- 转换
- 示波器（用于输出确认）
- 9v电源
- 连接电线

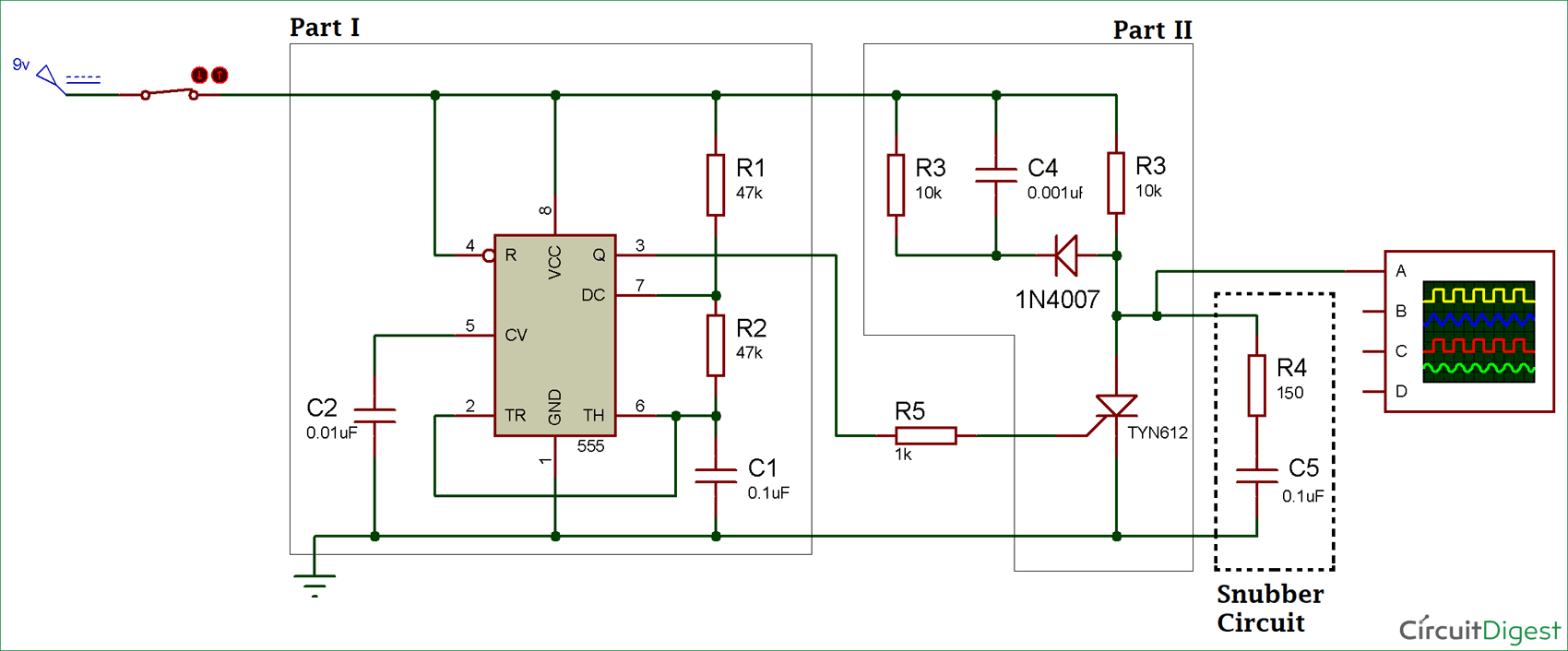

电路图
晶闸管-TYN612
在这里，以的名义晶闸管TYN612，‘6’表示重复峰值关闭状态电压的值，V<sub>DRM公司和VRRM公司为600 V，“12”表示接通状态RMS电流的值，IT（均方根）晶闸管TYN612适用于所有控制模式，如过电压撬棒保护、电机控制电路、浪涌电流限制电路、电容放电点火和电压调节电路。触发栅极电流的范围（I通用技术)为5 mA至15 mA。工作温度范围为-40至125°C。点击此处了解有关晶闸管的更多信息.

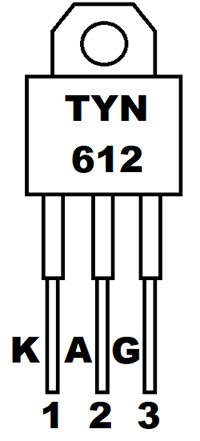

晶闸管TYN612引脚图
晶闸管TYN612引脚配置
| 引脚编号。 |
引脚名称 |
描述 |
| 1. |
K |
晶闸管阴极 |
| 2. |
A. |
晶闸管阳极 |
| 3. |
G |
晶闸管的栅极，用于触发 |
缓冲电路的设计

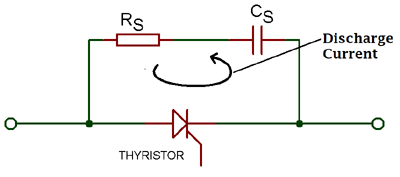

正如我们所知，缓冲电路是电阻器和电容器的组合。缓冲电路中使用的电容器能够防止器件受到晶闸管或可控硅不必要的dv/dt触发。当电压被施加到电路上时，开关器件两端出现突然的电压。电容器Cs的行为类似于短路，这导致SCR两端的电压为零。随着时间的推移，电容器Cs两端的电压以缓慢的速率建立。因此，电容器C2和晶闸管两端的dv/dt值比器件的最大dv/dt额定值要低。
现在的问题是电阻R有什么用S?当SCR接通时，电容器通过SCR放电，并发送等于Vs/R的电流S由于电阻非常低，di/dt将趋于足够高，从而可能损坏SCR。因此，为了限制放电电流电阻R的大小S使用。
缓冲电路的工作
电路分为两部分。第一个用作频率发生器电路，使用555定时器IC，其输出用于向晶闸管的栅极端子馈电。电路的第二部分用于检查有缓冲电路和无缓冲电路的晶闸管或SCR的开关。
案例一：无缓冲电路

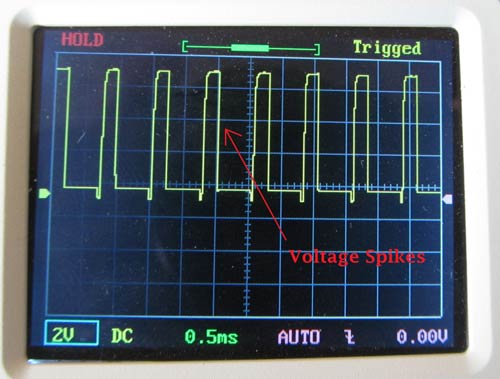

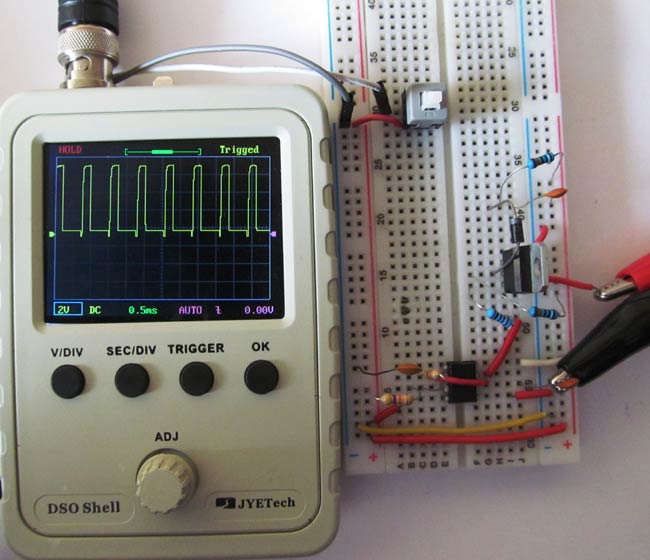

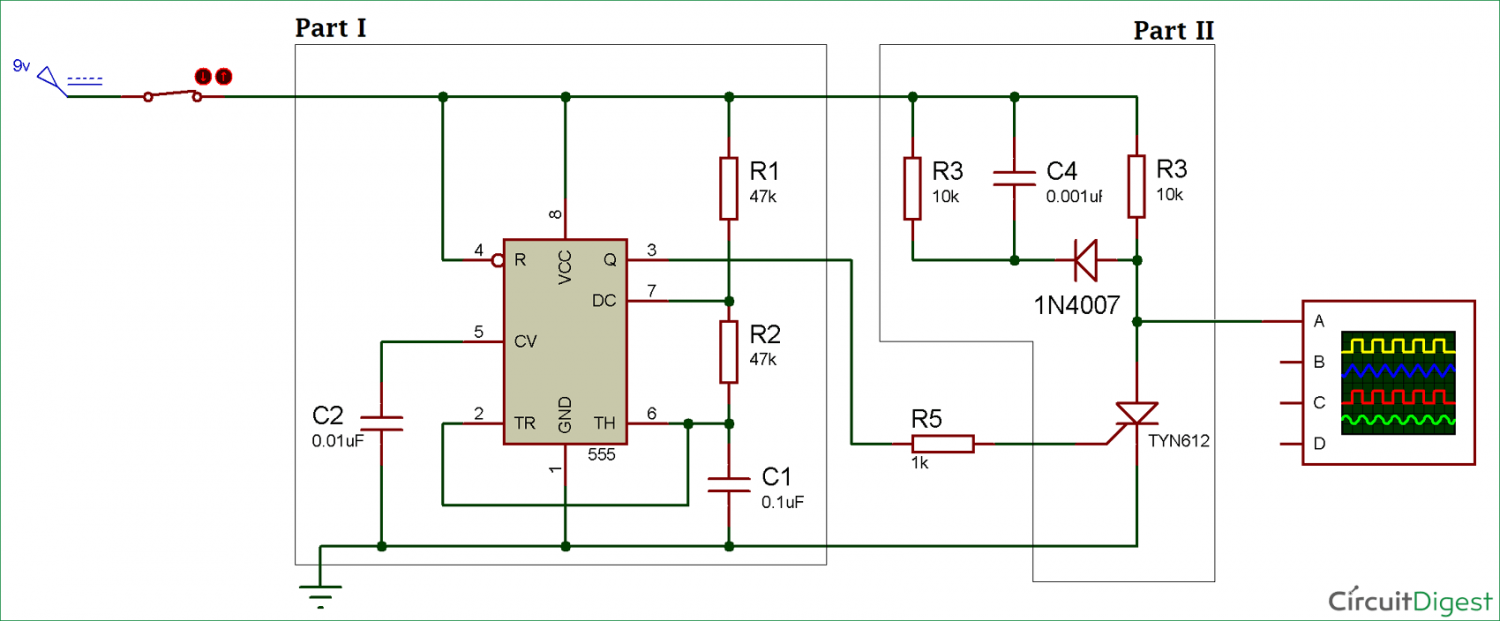

如上面电路所示，当SCR两端不存在缓冲电路时，会出现高电压尖峰，如下面波形所示。因此，为了平滑电压尖峰，我们使用了缓冲电路，它可以防止设备因过电压或dv/dt错误触发而损坏。
案例二：带缓冲电路

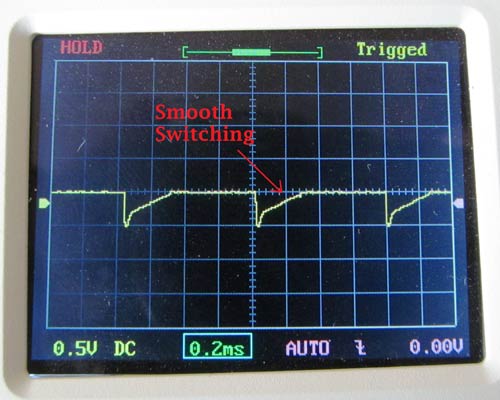

当缓冲电路存在于SCR两端时，它会减少或平滑电压尖峰，如下面的波形所示。因此，设备不会因过电压而损坏，并且它还将设备的dv/dt值降低到最大额定值以下。
