RC相移振荡器的工作及其应用

相移振荡器可以定义为：；它是一种用于产生正弦波输出的线性振荡器。它包括一个像运算放大器一样的反相放大器部件，否则就是一个晶体管。该放大器的输出可以在相移网络的帮助下作为输入给出。该网络可以用梯形网络形式的电阻器和电容器来构建。通过使用反馈网络来提供正响应，放大器的相位可以在振荡频率下移动到1800。这些类型的振荡器经常被用作音频频率上的音频振荡器。本文对RC相移振荡器进行了综述。

什么是RC相移振荡器？

RC相移振荡器电路可以用电阻器和电容器来构建。该电路通过反馈信号提供所需的相移。它们具有出色的频率强度，可以为各种负载提供干净的正弦波。优选地，可以期望简单的RC网络包括o/p，该o/p以90来引导输入^哦.

ding="async" class="wp-image-35991 " src="https://uploads.9icnet.com/images/aritcle/20230518/RC-Phase-Shift-Oscillator-1024x916.png" alt="RC Phase Shift Oscillator" width="407" height="364" sizes="(max-width: 407px) 100vw, 407px">

但实际上，相位变化将低于此值，因为电路中使用的电容器不可能是完美的。RC网络的相位角可以精确地表示为

Ф=棕褐色^-1Xc/R公司

在上述相位角表达式中，XC可以是1/（2πfC），它是电阻器和电容器的电抗。这类网络在振荡器中提供了一定的相移。

RC相移振荡器的实现和工作可以使用三种方法来完成，即使用运算放大器的RC相移振荡、使用BJT的RC相移位振荡和使用FET的RC相移动振荡。为了更好地理解这个概念，我们将在这里解释以下方法。

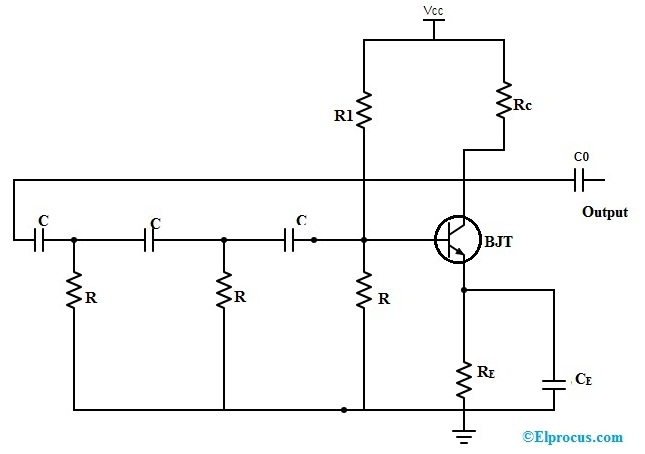

使用BJT的RC相移振荡器电路图

以下使用BJT的RC相移振荡器电路可以通过级联3-RC相移网络来构建；每个提供60⁰相移。在电路中，被称为集电极电阻器的RC停止晶体管的集电极电流。

随着RE（发射极电阻器）的强度增加，靠近R和R1等晶体管的电阻器可以形成分压器电路。之后，两个电容器，即Co和CE，其中Co是o/p DC去耦电容器，CE相应地是发射极旁路电容器。此外，该电路还演示了在反馈路径中使用的3-RC网络。

这种连接将导致o/p波形在从o/p端子到晶体管基极端子的整个过程中以180o移动。之后，由于在共发射极（CE）配置中输入和输出之间的相位差可以是180o这一事实，因此在网络内的晶体管的帮助下，该信号可以以180o再次移动。这将创建360度的网络相位视差，并满足相位视差条件。

还有另一种满足相位差状态的方法是使用4-RC网络，每个网络提供450相移。因此，RC相移振荡器以不同的方式设计，因为其中RC网络的数量是不平衡的。但是，通过增加级的数量将增加电路的频率强度；由于负载效应，它也不利地影响振荡器的o/p频率。

RC相移振荡器的频率

RC相移振荡器频率推导的一般方程可以表示为

f=1/2πRC√2N

哪里

R是电阻（欧姆）
C是电容
N是RC网络的编号

上述频率公式可用于高通滤波器（HPF）相关设计，也可用于LPF（低通滤波器）。在这些情况下，较高的公式无法用于计算振荡器频率，另一个公式将适用。

振荡器频率f=√N/2πRC

哪里

R是电阻（欧姆）
C是电容
N是RC网络的编号

RC相移振荡器的优点

这种相移振荡器的优点包括以下几个方面。

• 振荡器电路的设计很容易使用电阻器和电容器等基本组件。
• 这种电路并不昂贵，并且具有优异的频率稳定性。
• 这些主要适用于低频
• 与Wein桥式振荡器相比，该电路更简单，因为它不需要稳定规划和负反馈。
• 电路输出是正弦曲线，在一定程度上没有失真。
• 该电路的频率范围从几赫兹到几百赫兹

RC相移振荡器的缺点

这种相移振荡器的缺点包括以下几个方面。

• 由于反馈较小，该电路的输出较小
• 它需要12伏的电池来产生适当的巨大反馈电压。
• 由于反馈很小，这个电路很难产生振荡
• 该电路的频率稳定性与维恩桥振荡器相比并不好。

RC相移振荡器的应用

这种类型的相移振荡器的应用包括以下内容

• 该相移振荡器用于在广泛的频率范围内产生信号。它们用于乐器、全球定位系统和语音合成。
• 这种相移振荡器的应用包括语音合成、乐器和GPS单元。

因此，这一切都与RC相移振荡器理论有关。最后，根据上述信息，我们可以得出结论，这些振荡器主要用于产生宽范围的信号。通过使用电阻器和电容器，可以从Hz-200Hz改变频率范围。这里有一个问题要问你，相移振荡器的主要功能是什么？
