请问，差分输入电压具体指什么？
我的应用中，输入为单端信号，电压范围为-7.5V～+7.5V，期望输出为差分信号，增益为0.25。请问，OPA1632是否能满足我的要求？还有更合适的器件推荐吗？
OPA1632参数求助
YQ Chen 提问时间: 2023-09-05 12:51:45 / 已解决 Other Parts Discussed in Thread: OPA1632, THS4151, PGA281, ADS1271, THS4521
如需获得 18个回答
Kailyn Chen 回答时间: 2023-09-05 13:16:28差分输入电压Vid=（Vin+）-（Vin-）。
输入单端，输出差分可以使用全差分运放来实现，OPA1632便是一款全差分运放，可以满足你的需求。
- YQ Chen 回答时间: 2023-09-05 13:38:15
我的单端输入信号是-7.5V～+7.5V，使用时将Vin+接单端信号，Vin-接地，这样Vid最大不是正负7.5V吗，是不是超出了Vid的范围呢？
- Kailyn Chen 回答时间: 2023-09-05 14:09:12
哦是的，你说的是对的，我当时忽略了这点要求，这样的话就不符合你的要求了，因为一般的应用都是用来放大小信号的。所以你可以看下，大多数全差分运放的Vid的值都比较小。
- YQ Chen 回答时间: 2023-09-05 14:33:11
那有什么建议吗？
- YQ Chen 回答时间: 2023-09-05 14:52:46
请帮忙看看有没有其它合适的运放用吧。需要是低噪的。多谢！
- Kailyn Chen 回答时间: 2023-09-05 15:18:24
我看了下全差分运放中，THS4151的Vid的稍微大一些，为+-6V，也满足不了你的要求，不行就先将单端信号转成1/2的信号，也就是先使用普通运放实现放大倍数为1/2,然后再使用全差分运放实现单端转差分，增益设置为1。
- YQ Chen 回答时间: 2023-09-05 15:44:24
Hi, Kailyn
麻烦帮忙看看PGA281是否可用？具体设置如下：
1. INP = -7.5V～+7.5V， INN= 0V
2. 增益设置为1/4
3. VSN=-15V， VSP=+15V， VSOP = +5V， VSON = 0V， DVDD = +3.3V， VOCM = +2.5V
4. 期望输出为差分信号，正负1.75V，共模电压+2.5V
da li4 回答时间: 2023-09-05 16:12:14
da li4 回答时间: 2023-09-05 16:37:30我用ths4521也这样。
Wanda WANG 回答时间: 2023-09-05 17:10:28发热很正常，从你的图上看，OPA1632是+/-15V供电，对吗？
而OPA1632的静态电流非常大，单通道在17mA，算下来芯片的自身功耗有510mW。
偏移量可能是温度升高时，offset变大导致的。
- da li4 回答时间: 2023-09-05 17:40:08
可是它发烫，用THS4521随不发烫，但也有偏移。还有就是怎么克服。
- da li4 回答时间: 2023-09-05 18:10:10
对，是+-15V
- Wanda WANG 回答时间: 2023-09-05 18:41:07
- da li4 回答时间: 2023-09-05 19:08:35
偏到一定程度不变了。
- da li4 回答时间: 2023-09-05 19:36:25
偏到一定程度大概20mv后偏移量就不变了！
- da li4 回答时间: 2023-09-05 20:06:16
固定的。希望帮助一下，谢谢！
- da li4 回答时间: 2023-09-05 20:25:29

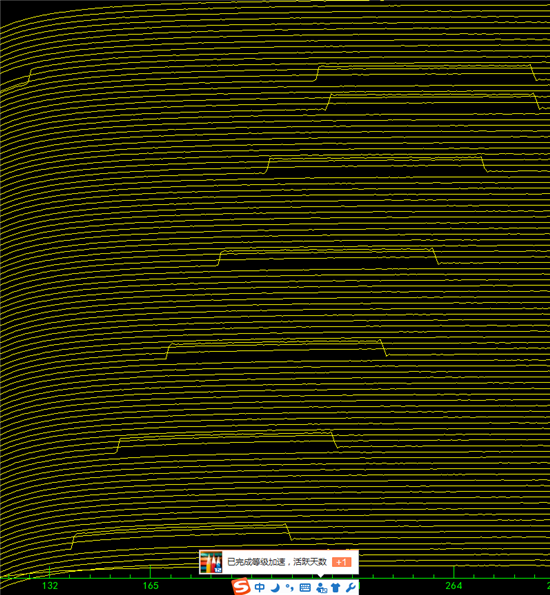

对，偏到一定程度就固定在那，而且这种偏移图片始终是1.4ms.出现时随机的。偶尔有规律。
- da li4 回答时间: 2023-09-05 20:57:10
麻烦帮忙分析一下，如果opa1632工作就是发烫且会出现突发性固定时长偏移。麻烦推荐一下其他类似芯片。谢谢！
