端子线
端子线的结构

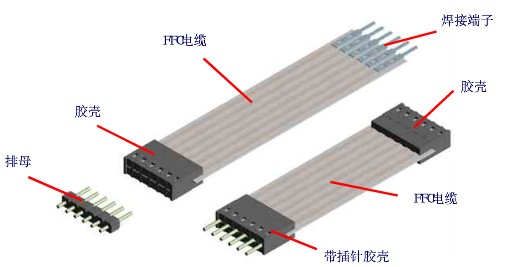

端子线由排母、胶壳、FFC电缆、焊接端子、带插针胶壳等构成，如图所示。

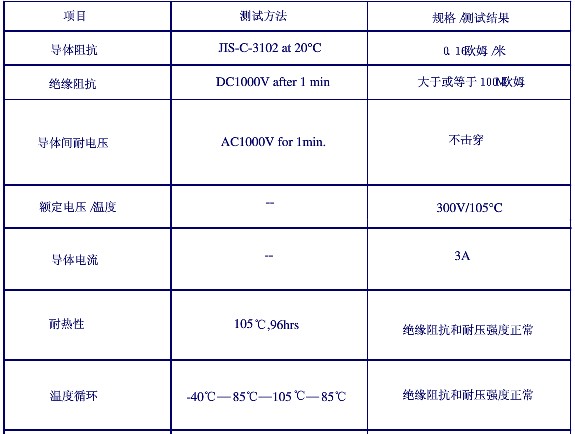

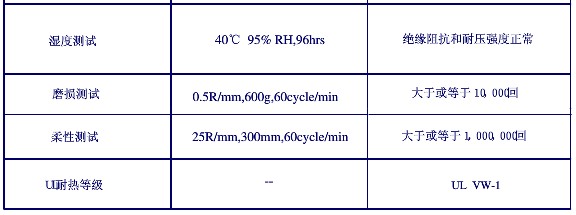

端子线的成品特性
端子线的常见型号
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。
端子线的压接
端子线压接原理
通过机械挤压，利用端子线金属材质的钢度，将导线线芯，紧密包容
压接的工艺过程
1 按工艺文件要求准备好端子线和导线
2 将线皮拉掉，并将导线整理整齐用橡皮筋扎好
3 握好导线，将导线放于压接片左侧
4 将导线轻轻抵住压接定位块，并将导线对准压线脚
5 轻踩脚踏开关
6 将压好导线从压接片右侧滑出
7 检验
