LM350集成电路是一种适应性强的正电压调节器。它有三个端子，如Vin、Vout和Adj。这种调节器用于在输出范围内提供额外的3安培电流。该IC使用极其简单，只需要两个外部电阻器即可固定输出电压。预先，它使用内部限流、安全区域补偿、热关机等。该调节器用于各种应用，如本地和卡上调节。通过使用这种调节器，我们可以设计一个可编程的o/p调节器，一个可调节的开关调节器，否则它就被用作精密的电流调节器，通过在两个引脚之间使用固定电阻器来进行调节和输出。


LM350 IC引脚配置

下面将讨论此IC的引脚配置。

ding="async" class="size-full wp-image-37057" src="https://uploads.9icnet.com/images/aritcle/20230518/lm350-pin-configuration.jpg" alt="lm350-pin-configuration" width="233" height="266">
lm350引脚配置
  • 引脚1（调整）：此引脚用于调整o/p电压。
  • 引脚2（Vout/输出电压）：调节的o/p电压可以使用调节引脚固定，因此可以从Vout引脚获得。
  • 引脚3（Vin/输入电压）：我们想要调节的i/p电压提供给该引脚

特征

这种集成电路的特点包括以下几点。

  • 输出电流为3.0 A
  • 输出可以在1.2 V和33 V之间变化
  • 典型的负载调节为0.1%
  • 线路调节为0.005%/V
  • 内部热过载保护
  • 输出晶体管的安全区域补偿
  • 对于高压应用，操作将是浮动的。
  • 标准3端子晶体管封装
  • 它删除存储的固定电压
  • 接头温度工作范围为125°C
  • 该IC可在不同的封装中访问，如To-220、TO263和SOT223，
  • 替代和等效LM350稳压器
  • 替代电压调节器类似于LM7805、7806、7809、7812、7905、7912、117V33和XC6206P332MR。
  • 等效电压调节器类似于LM317、1117、LT1086、PB137和LM337。

在哪里使用LM350？

对于可变电压调节的必要性，这种调节器将是主要的选择。因为这种IC提供高达3A的电流，所以如果我们想提供超过1.5A的电流，那么我们可以使用LM350 IC。如果您想将电压固定在1.25V至33V之间，并提供高达3A的电流，则需要使用可变电压调节器。这种调节器对于不同的应用是一个不错的选择。除此之外，该调节器还包括一个用于电池充电应用的电流调节器。

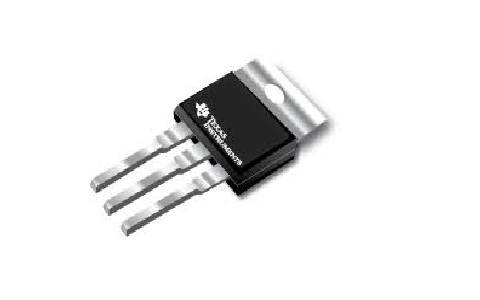

lm350-adjustable-voltage-regulator
lm350可调电压调节器

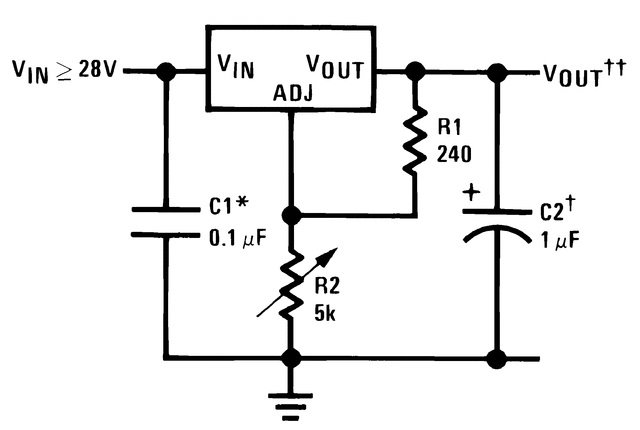

LM350集成电路电路图

LM350集成电路的电路图如下所示。它是一个三端集成电路。这种调节器应用范围很广。它可以用作可变电压调节器。

lm350-circuit-diagram
lm350电路图

我们已经讨论过该IC包括三个引脚，其中输入电压被提供给Vin引脚。之后，使用分压器来固定调整引脚处的电压。在这里，分压器可以使用一对电阻器来形成。从而可以通过Vout引脚来确定输出电压。电路中的一对电阻器可以连接到Vout。

为了使该IC像可变电压调节器一样，使用电位计将可变电压固定在分压器内的引脚1处。电势差可以通过组合电阻器R1以及相应地控制Vout引脚的调节引脚处的电位计来形成。根据电阻值，可以使用以下公式计算输出电压。

VOUT=1.25×（1+（R2/R1））+Iadj（R2）

示例问题

电阻器R1的值为240欧姆

电位计R2值为5000

因为电位计的值是10k，它被放置在50%（1k的50/100是5k）。

Iadj值为50uA，参考电压始终为1.205

Vout=1.25*（1+（5000/240）+（50*10-6）（5000）=29.9V

LM350的负载调节提供了极其高质量的负载调节，但需要采取一些安全措施才能获得最佳性能。现有设置电阻器的连接可以在像Adj这样的端子和输出端子之间完成。

使用保护二极管的LM350稳压器

每当外部电容器用于任何调节器时，有时必须包括保护二极管，以避免在低电流点期间电容器释放到该调节器中。

大多数10μF电容器包含足够低的内部串联电阻。一旦短路，它就会产生20A的尖峰。即使流量很短，并且有足够的能量来伤害IC部件。

每当o/p电容器与调节器连接时，i/p短路，则o/p电容会释放到调节器的输出中。这主要取决于电容器的值、调节器的o/p电压和Vin的放电速率等因素。

在低电流结期间，旁路电容器可以通过Adj端子放电。放电将在输入时发生，否则输出短路。IC中使用的内部电阻器为50Ω，可停止最大点放电电流。

Vout=1.25（1+R2/R1）+IAdjR2

应用

这个LM350电压调节器的应用包括以下内容。

  • 正电压调节
  • 限流电路
  • 可变电源
  • 反极性电路
  • DVD、台式机等消费类产品
  • 电机控制电路中

因此，这一切都与LM350数据表有关。最后，根据以上信息，我们可以得出结论，这是一种可调节的三端电压调节器。它用于在1.2伏至33伏的输出范围内提供超过3安培的电流。它只使用两个外部电阻器来固定o/p电压。此外，线路和负荷等规定都类似于离散设计。这里有一个问题要问你，LM350集成电路的主要优点是什么？
